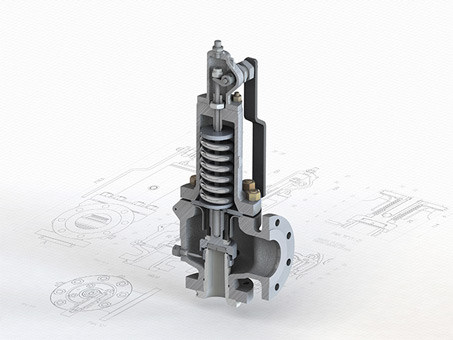

Предохранительный клапан SMU / SMG / SML-7000

Тип AST SMU / SMG / SML-7000 - это пружинные предохранительные клапаны большой емкости, предназначенные для обеспечения надежной и высококачественной защиты от избыточного давления для воздуха, газа, пара, пара, жидкости и двухфазных приложений.
Прочная и стандартизированная конструкция делает их подходящими для перерабатывающей и энергетической промышленности, а также для наиболее ответственных приложений.
Для подпружиненных предохранительных клапанов типа SMU-7000 доступен широкий спектр аксессуаров и экзотических материалов.
Доступны индивидуальные решения, такие как корпус из кованого блока, приложения высокого давления, промывочные форсунки, нагревательная рубашка, специальные соединения в соответствии со спецификацией лицензиара и т. Д., Чтобы лучше соответствовать конкретным условиям процесса, указанным Заказчиком.

Основные особенности
Фланцевые, подпружиненные, прямого действия, предохранительные клапаны с полным соплом.
Среда: газ, пар и жидкость.
Отверстия: от «D» до «T» в соотв. по API 526; доступны промежуточные отверстия (K2, P2, Q2, R2) и отверстия до 1520,5 см2.
Диапазон установленного давления: от 0,3 до 414 бар.
Температурный диапазон: от –267 ° C до 715 ° C.
Избыточное давление: газ и пар 3% или 10%, жидкость 10%.
Продувка: газ и пар от 5 до 7%.
Материалы: углеродистая сталь, легированная сталь, хастеллой, монель и другие материалы по запросу.
Опции: сильфон, промывочная форсунка, подъемный рычаг, контрольный затвор, оребренная крышка, концевой выключатель, упругое или упрочненное седло.

Размеры / классы давления
Размер на входе и выходе: от NPS 1 до NPS 8 и от NPS 2 до NPS 12.
Рейтинг: до ASME 2500. Доступно специальное решение до API 6A 10000 psi.

Коды проектирования и стандарты продукции
EN ISO 4126-1, EN 764-7, EN 12516, EN 1092, API 520, API 521, API 526, API 527, ASME B16.34, ASME B16.5, ASME Sect.VIII

Техническое описание SMU-7000

Каталог предохранительных клапанов SMU-7000
