Регулирующие клапаны AST CV-8450 и CV-8750 с быстросменным тримом

AST CV-8450 и CV-8750 — высокопроизводительные регулирующие клапаны с быстросменной конструкцией внутренних элементов, предназначенные для эксплуатации в сложных технологических условиях.

Серия разработана для процессов, где стандартных регулирующих клапанов недостаточно и требуется надежное управление потоком при высоком перепаде давления, повышенной температуре, риске кавитации, эрозии или интенсивном образовании шума.

Модель CV-8450 имеет прямоточный корпус, а CV-8750 выполнена в угловом исполнении. Благодаря широкому выбору клеточных тримов клапаны могут адаптироваться к различным параметрам технологического процесса.

Основные преимущества CV-8450 и CV-8750

Конструкция клапанов AST ориентирована на надежную работу в тяжелых режимах эксплуатации и удобство технического обслуживания.

К основным преимуществам серии относятся:

• быстросменная конструкция внутренних элементов;
• прочный корпус для тяжелых условий эксплуатации;
• широкий выбор регулирующих тримов;
• балансировка плунжера для уменьшения усилия привода;
• эффективное снижение уровня шума;
• защита от кавитации;
• снижение эрозионного воздействия потока;
• возможность работы при высоких перепадах давления;
• компенсация температурных деформаций;
• широкий диапазон рабочих температур;
• различные характеристики регулирования;
• высокая герметичность затвора;
• возможность установки пневматического, электрического или поршневого привода.

Конструкция клетки одновременно фиксирует седло и направляет плунжер по всей длине хода, обеспечивая стабильное перемещение запорного элемента.

Быстросменная конструкция клапана

Одной из ключевых особенностей AST CV-8450 / CV-8750 является быстросменная конструкция трима.

Седло фиксируется клеткой, которая одновременно выполняет функцию направляющего элемента для плунжера. Такая конструкция упрощает доступ к внутренним деталям клапана и позволяет сократить продолжительность операций по техническому обслуживанию.

Быстросменный принцип особенно актуален для промышленных установок, где простой оборудования необходимо свести к минимуму.

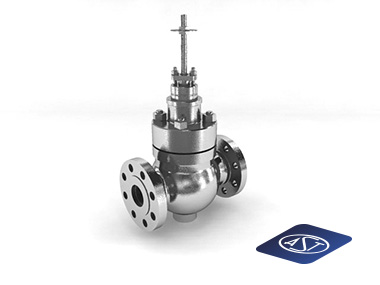

CV-8450 — регулирующий клапан с прямым корпусом

CV-8450 представляет собой регулирующий клапан с прямоточным корпусом.

Такое исполнение используется в технологических трубопроводах, где требуется надежное управление расходом рабочей среды и возможность установки различных типов клеточных тримов.

Клапан может комплектоваться стандартными, малошумными, противокавитационными и многоступенчатыми тримами в зависимости от условий эксплуатации.

CV-8750 — угловой регулирующий клапан

CV-8750 имеет угловую конструкцию корпуса.

Угловое исполнение удобно применять в технологических системах со специфической конфигурацией трубопровода, а также в условиях, когда необходимо оптимизировать направление движения рабочей среды.

Как и CV-8450, клапан CV-8750 может оснащаться различными вариантами трима для работы с высоким перепадом давления, шумом, кавитацией и эрозией.

Тримы для тяжелых условий эксплуатации

Для серии CV-8450 и CV-8750 предусмотрен широкий выбор внутренних устройств, позволяющий подобрать клапан под конкретные параметры технологического процесса.

Доступны:

• стандартные клеточные тримы;
• малошумные тримы;
• противокавитационные тримы;
• одно- и многоклеточные конструкции;
• многоступенчатые тримы;
• тримы с контролем скорости потока;
• лабиринтные конструкции;
• специальные исполнения для тяжелых условий эксплуатации.

Выбор конкретной конструкции определяется рабочей средой, расходом, перепадом давления, температурой и требованиями к уровню шума.

Противокавитационные тримы

Для процессов с высоким перепадом давления используются специальные антикавиатационные тримы CV-8450 и CV-8750.

Производитель предлагает двухклеточные и трехклеточные конструкции. Их задача — поэтапно снижать давление рабочей среды и уменьшать вероятность возникновения кавитации.

Такие решения особенно востребованы при регулировании жидкостей в системах с высоким перепадом давления.

Лабиринтный трим AST VeCo-LT

Для наиболее сложных технологических процессов доступен AST VeCo-LT — многоходовой многоступенчатый лабиринтный трим.

Его конструкция предназначена для одновременного контроля скорости потока и снижения негативных явлений, возникающих при тяжелых режимах работы клапана.

VeCo-LT может применяться для задач, связанных с:

• высоким перепадом давления;
• кавитацией;
• повышенным уровнем шума;
• эрозией;
• регулированием газа;
• регулированием жидкостей.

Многоступенчатое снижение давления позволяет распределить энергетическую нагрузку потока и повысить надежность регулирующего узла.

Трим AST Vary-VeCo

Для процессов с изменяющимся режимом потока может использоваться AST Vary-VeCo.

Это специальная конструкция с переменным коэффициентом восстановления давления, объединяющая преимущества лабиринтного и стандартного клеточного трима.

Решение позволяет уменьшить вероятность кавитации при небольшом открытии клапана и одновременно снизить потери давления при полном открытии.

Балансировка плунжера

Клапаны CV-8450 и CV-8750 могут оснащаться различными вариантами балансировки плунжера.

Балансировка уменьшает усилие, необходимое для перемещения плунжера, что позволяет использовать более компактные приводы и повысить стабильность работы регулирующей арматуры.

В зависимости от исполнения применяются:

• уплотнение из PTFE с наполнителем на основе углеродного графита;
• металлическое C-образное кольцо;
• углеграфитовые кольца;
• сбалансированный трим с пилотным плунжером.

Для различных вариантов предусмотрены разные классы герметичности и температурные ограничения.

Высокая герметичность

Конструкция клапанов предусматривает различные решения для обеспечения герметичности.

В зависимости от выбранного исполнения возможно достижение:

• класса VI при температурах до 200 °C;
• класса V в расширенном диапазоне температур вплоть до 566 °C.

Тип уплотнения выбирается с учетом рабочей температуры, давления, свойств среды и требований к допустимой утечке.

Температурный диапазон

Внутренняя конструкция трима оснащена системой компенсации температурных деформаций.

Благодаря этому регулирующие клапаны AST CV-8450 и CV-8750 могут использоваться в широком диапазоне температур.

Стандартное исполнение рассчитано на работу от:

−55 до +566 °C.

Для криогенных процессов доступны специальные исполнения с рабочей температурой до −196 °C.

Пропускная способность

Для серии CV-8450 и CV-8750 доступны тримы с широким диапазоном пропускной способности.

Значения коэффициента расхода Cv начинаются примерно от 0,05 и могут превышать 6000 в зависимости от выбранной конструкции.

Доступны варианты с:

• линейной характеристикой;
• равнопроцентной характеристикой.

Благодаря этому клапан можно подобрать как для небольших расходов, так и для производительных технологических линий.

Управление потоком и снижение шума

При работе с газами и жидкостями на регулирующем клапане могут возникать повышенный шум, вибрации и эрозионный износ.

Для решения этих задач AST предлагает специализированные клеточные и лабиринтные тримы.

В зависимости от условий процесса применяются:

малошумные тримы — для снижения акустической нагрузки;

противокавитационные тримы — для жидкостей при значительном перепаде давления;

многоступенчатые тримы — для распределения перепада давления;

лабиринтные тримы — для наиболее тяжелых режимов;

тримы с контролем скорости — для управления кинетической энергией потока.

Это позволяет адаптировать CV-8450 и CV-8750 к конкретному технологическому процессу.

Материалы изготовления

Для производства клапанов доступны различные материалы корпуса и внутренних элементов.

В зависимости от условий эксплуатации применяются:

• углеродистые стали WCC, LCB, A105, LF2;
• хромомолибденовые стали WC9, C12A, F22, F91;
• нержавеющие стали;
• дуплексные стали;
• супердуплексные стали;
• S32760;
• S32550;
• S31050;
• никелевые сплавы.

Специальные материалы могут подбираться по требованиям конкретного технологического процесса.

Приводы и автоматика

AST CV-8450 и CV-8750 могут комплектоваться различными типами приводов.

Доступны:

• пневматические приводы;
• электропневматические позиционеры;
• цифровые позиционеры;
• электрические приводы;
• электрогидравлические приводы;
• поршневые приводы;
• механические маховики;
• гидравлические маховики.

Выбор привода осуществляется с учетом требуемого усилия, давления, температуры, режима регулирования и требований автоматизированной системы управления.

Дополнительное оборудование

Для клапанов CV-8450 и CV-8750 доступны различные аксессуары и специальные исполнения.

В зависимости от проекта могут применяться:

• позиционеры;
• фильтры;
• усилители;
• блокировочные клапаны;
• маховики;
• сильфонные уплотнения штока;
• специальные фланцевые соединения;
• дополнительные устройства для тяжелых условий эксплуатации.

Размеры и классы давления

Регулирующие клапаны быстрого переключения AST выпускаются в широком диапазоне типоразмеров.

Размеры:

DN 1/2–DN 24.

Класс давления:

до ASME Class 2500.

Доступны фланцевые и приварные соединения, а также специальные варианты присоединения по требованиям технологического проекта.

Стандарты

Клапаны CV-8450 и CV-8750 проектируются с учетом требований международных стандартов регулирующей арматуры.

Основные стандарты:

• IEC 60534;
• FCI 70-2;
• EN 12516;
• EN 1092;
• ASME B16.34;
• ASME B16.5.

Для оборудования предусмотрены соответствующие варианты сертификации и разрешительной документации, включая CE PED, CE ATEX и CU-TR для предусмотренных исполнений.

Области применения

Клапаны AST CV-8450 и CV-8750 подходят для промышленных установок, где требуется надежное регулирование потока в сложных условиях.

Основные области применения:

• нефтегазовая промышленность;
• нефтепереработка;
• химическая промышленность;
• нефтехимия;
• энергетика;
• производство электроэнергии;
• паровые установки;
• газовые технологические системы;
• установки высокого давления;
• технологические линии с высоким перепадом давления;
• системы, подверженные кавитации и эрозии.

Технические характеристики CV-8450 и CV-8750

Параметр	Характеристика
Производитель	AST S.p.A.
Серия	CV-8450 / CV-8750
Тип	Регулирующий клапан быстросменной конструкции
CV-8450	Прямоточный корпус
CV-8750	Угловой корпус
Конструкция трима	Клеточная
Типы тримов	Стандартный, малошумный, противокавитационный, многоступенчатый, лабиринтный
Характеристика потока	Линейная, равнопроцентная
Диапазон Cv	От 0,05 до более 6000
Температура	От −55 до +566 °C
Криогенное исполнение	До −196 °C
Номинальный размер	DN 1/2–DN 24
Давление	До ASME Class 2500
Герметичность	До Class VI при соответствующем исполнении
Материалы	Углеродистая, легированная, нержавеющая, дуплексная сталь, никелевые сплавы
Приводы	Пневматические, электрические, электрогидравлические, поршневые
Позиционеры	Пневматические, электропневматические, цифровые
Присоединение	Фланцевое, приварное, специальные исполнения
Стандарты	IEC 60534, FCI 70-2, EN 12516, EN 1092, ASME B16.34, ASME B16.5

Технические характеристики приведены по данным производителя AST S.p.A.

Как подобрать CV-8450 или CV-8750

Выбор регулирующего клапана зависит от конкретных параметров технологической системы.

Для подбора необходимо определить:

• рабочую среду;
• агрегатное состояние;
• минимальный, номинальный и максимальный расход;
• давление на входе;
• давление на выходе;
• перепад давления;
• рабочую температуру;
• требуемый коэффициент Cv;
• характеристики регулирования;
• необходимый класс герметичности;
• материал корпуса;
• тип присоединения;
• тип привода;
• необходимость позиционера;
• наличие кавитации;
• допустимый уровень шума;
• требования по эрозионной стойкости.

Для процессов с высоким перепадом давления особое внимание уделяется выбору противокавитационного или многоступенчатого трима.

Купить регулирующий клапан AST CV-8450 / CV-8750

AST CV-8450 и CV-8750 — регулирующие клапаны для тяжелых условий эксплуатации, сочетающие быстросменную конструкцию, широкий выбор тримов и возможность адаптации к высоким давлениям, температурам, кавитации, шуму и эрозии.

CV-8450 рекомендуется для систем с прямоточным корпусом, а CV-8750 — для технологических линий, где предпочтительно угловое исполнение.

Техническое описание CV-8450 и CV-8750

Каталог регулирующих клапанов AST для энергетики

При подборе клапана необходимо учитывать параметры рабочей среды и технологического процесса. На основании расхода, давления, температуры и перепада давления определяется оптимальная конструкция клапана, размер, трим, материал и привод.
