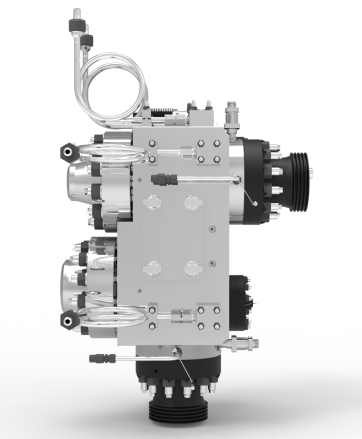

SEBIM® CTSV 3000 Тандем предохранительных клапанов первого контура

Тандемные тандемные предохранительные клапаны (CTSV) SEBIM® Tandem POSV имеют уникальную конструкцию, обеспечивающую безопасное закрытие с резервированием для защиты контуров охлаждения от избыточного давления.

SEBIM® CTSV является преемником холодного решения, которое используется с 1980-х годов во французских реакторах с водой под давлением. Эта горячая разработка применяется во всем мире с 1995 года в реакторах ВВЭР и CANDU. SEBIM® CTSV подходит для различных типов ядерных реакторов, которые требуют защиты от высокого и низкого избыточного давления для жидкостей, пара, газа и смеси пара и воды.

ОСНОВНЫЕ ПОКАЗАТЕЛИ

• Два независимых клапана POSRV размещены в одном корпусе. Первый клапан обеспечивает безопасность и сброс давления. Второй клапан обеспечивает отказоустойчивую защиту в случае отказа основного клапана.
• Обе автономные системы пилотирования используют выделенные и независимые источники импульсов давления жидкости в защищаемом процессе.
• Для работы не требуется внешний источник энергии.
• Система пилотирования без потока.
• Компактный дизайн.
• Отличная герметичность. Диск и форсунка герметичны до момента открытия и сразу после закрытия.
• Отсутствие эрозии уплотнительных поверхностей; без болтовни.
• Доказанная идеальная повторяемость и надежность.
• Система нечувствительна к противодавлению.
• Стабильная система: нет эффекта массовой пружины.

ПРИЛОЖЕНИЯ. Первичные или вторичные цепи
МАТЕРИАЛЫ. Нержавеющая сталь

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

• Отличная работа независимо от типа жидкости; пар, газ, жидкость или двухфазный.
• Герметичность до установленного давления максимизирует рабочее давление и выходную мощность.
• Непроточный пилотный клапан сводит к минимуму скорость старения механизмов.
• Доказанная надежность.
• Отличная точность (лучше 1%).
• Повторяемость (менее 1%).
• Плавное открытие и закрытие снижает нагрузку на окружающее оборудование.
• Позволяет проводить испытания на месте при низком или высоком давлении во время работы для профилактического обслуживания.
• Сохраняется стабильность, даже когда пропускная способность ниже максимального расхода.
• Отсутствие эрозии уплотнительных поверхностей; без болтовни.
• Сниженное обслуживание.
• Низкое энергопотребление привода.
• Электропитание 48, 110, 220 В постоянного / переменного тока IP 65 Коэффициент использования 100% K1 1E аттестован для применений в пределах защитной зоны атомных станций.
• Защита от холодного избыточного давления (защита ядерного корпуса в пределах кривой неразрушающего контроля).
• Предотвращение аварии с потерей охлаждающей жидкости.
• Уникальная тандемная конструкция гарантирует надежное закрытие.
