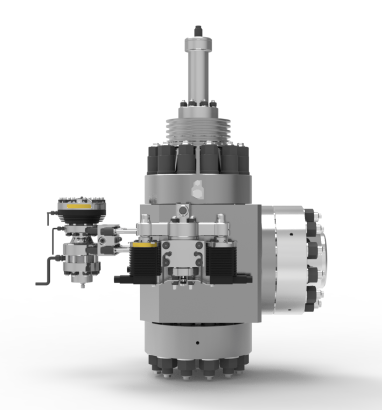

SEBIM® PRG 3000 Предохранительный клапан первичной охлаждающей жидкости

SEBIM® POSV PRG 3000 разработан для защиты от избыточного давления в первичных контурах ядерных реакторов всех конструкций, включая реакторы третьего и четвертого поколений.

Серия SEBIM® POSV типа PRG 3000 аттестована для защиты от избыточного давления первого контура реакторов с водой под давлением третьего поколения (включая EPR, ВВЭР 1000 и 1200 и т. Д.). Наша конструкция PRG 3000 в настоящее время используется в нескольких реакторах второго поколения первого контура.

ОСНОВНЫЕ ПОКАЗАТЕЛИ

  • Автономная система пилотирования, которая использует жидкость в защищенном процессе (для работы не требуется внешний источник энергии) Система пилотирования без потока.
  • Компактная и бескамерная конструкция (интегральное сквозное сверление в корпусе клапана; уменьшенный размер и вес)
  • Отличная герметичность (диск и сопло герметичны до точки открытия и сразу после закрытия)
  • Отсутствие эрозии уплотнительных поверхностей, отсутствие вибрации
  • Доказанная надежность
  • Отличная точность (лучше 1%)
  • Повторяемость (менее 1%)
  • Система нечувствительна к противодавлению
  • Сохраняется стабильность, даже когда пропускная способность ниже максимального расхода

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

  • Улучшенная возможность открытия системы сброса давления в компенсаторе давления до достижения тяжелых аварийных условий и предотвращение плавления активной зоны под высоким давлением в системе первого контура.
  • Улучшенная способность поддерживать разгерметизацию компенсатора давления в системе открытого положения во время тяжелой аварии.
  • Отличная работа независимо от типа жидкости; пар, газ, жидкость или двухфазные приложения.
  • Герметичность до установленного давления максимизирует рабочее давление и выходную мощность.
  • Непроточный пилотный клапан сводит к минимуму скорость старения механизмов.
  • Плавное открытие и закрытие снижает нагрузку на окружающее оборудование.
  • Испытание на месте при низком или высоком давлении во время работы для профилактического обслуживания.
  • Стабильная система: отсутствие эффекта массовой пружины.
  • Сниженное обслуживание.
  • Проверенная и точная воспроизводимость и надежность.
  • Защита от холодного избыточного давления (защита ядерного корпуса в пределах кривой неразрушающего контроля).
  • В условиях проектной аварии повышена надежность системы разгерметизации КД (подача и отвод, работа в условиях низкого давления).

ОБНОВЛЕНИЯ И АДАПТАЦИИ

  • Предохранительные клапаны парогенератора.
  • Главные предохранительные клапаны пара.
  • Сбросные предохранительные клапаны конденсатора.
  • Предохранительные клапаны отвода тепла из реактора.
  • Защита от избыточного давления в контуре объемного и химического регулирования реактора.
  • Интерфейс адаптируется к потребностям.

ОСНОВНЫЕ ФУНКЦИИ

  • Защита от избыточного давления в холодных и горячих условиях при работе с паром, водой, газом или смесью пара и воды.
  • Функции безопасности в аварийных условиях (подача и спуск)
  • Защита от аварии с потерей охлаждающей жидкости; эта уникальная функция гарантирует надежное закрытие (аварийное отключение)
  • Дистанционное управление (RO два сигнала на открытие)

ПРИЛОЖЕНИЯ

  • Предохранительные клапаны компенсатора давления
СТАНДАРТЫ ДИЗАЙНА Все основные стандарты, включая RCC-M level 1, ASME section III Sub. NB Class 1, OTT, IEEE, NNSAK1 - 1E квалифицирован для применения в пределах защитной зоны атомных станций
РЕЙТИНГИ ДИЗАЙНА ASME Class от 150 до 2500 или по индивидуальному заказу
ASME Class от 150 до 2500 или по индивидуальному заказу
КЛАСС ДАВЛЕНИЯ И МОЩНОСТЬ От 43 до 4350 фунтов на квадратный дюйм (от 0,3 до 30 МПа)
50 - 300 т / ч (насыщенный пар) с возможностью адаптации
РАЗМЕРЫ И РАЗМЕРЫ 0,5 - 16 дюймов (15 - 400 мм) (DN 25 - DN400)
ДИАПАЗОН ТЕМПЕРАТУР До 576 ° C (1069 ° F)
МАТЕРИАЛЫ Нержавеющая сталь
