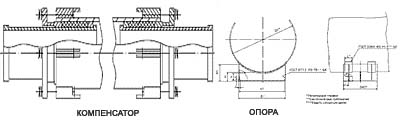

Двусторонние сальниковые компенсаторы

Сальниковые компенсаторы предназначены для компенсации термических деформаций трубопроводов тепловых сетей.

Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб ≤ 2,5МПа (25 кгс/см2) при температуре воды до 200 ºС и при температуре пара до 300 ºС, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду 100 до Ду 1400мм, а двухсторонние сальниковые компенсаторы – от Ду 100 до Ду 800мм.

Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода компенсатора.

Материально, в зависимости от климатических районов строительства трубопроводов и их эксплуатации, согласно ГОСТ15150-69, сальниковые компенсаторы изготавливаются из сталей Ст3сп5, Ст20, 09Г2С.

Преимуществом сальниковых компенсаторов является их бОльшая компенсирующая способность по сравнению с остальными типами компенсаторов.

При давлениях отличных от приведенных в таблице, расчетные силы трения следует пересчитывать по рабочему давлению Рраб пропорционально отношению Рраб/Ру. Расчетная сила трения на неподвижную опору для двухсторонних сальниковых компенсаторов принимается по расчетной силе трения, для односторонних сальниковых компенсаторов с коэффициентом 0.3

Пример условного обозначения одностороннего сальникового компенсатора Dy 500 мм Ру 16 кгс/см.2 с компенсирующей способностью 300 мм (для спецификаций): КОМПЕНСАТОР САЛЬНИКОВЫЙ 500-16 Т1.17

1. В случае необходимости врезки в корпус компенсатора ответвления, допускается увеличение длины корпуса L5 (для Dy больше 350 мм увеличение длины обечайки L1 см. черт. Т1.00.01.000) на величину, предусмотренную проектом.

2. Технические требования на изготовление и приемку сальниковых компенсаторов, а так же пределы применения материалов для изготовления деталей компенсаторов в зависимости от расчетной температуры наружного воздуха, см. Т1.00.00.000 ТТ.

3. В массу включена масса наплавленного металла сварных швов.

Изготавливаются опоры: неподвижные; скользящие; скользящие хомутовые; диэлектрические.

№ п/п	Обозначение	Проход условный трубопровода, Dy	Давление условное Ру кг/кв.см.	Компенсирующая способность	Масса, кг
1	Т151.00.000.СБ	100	до 25	2х250	41.5
2	Т1.52.00.000.СБ	120	до 25	2х250	53.4
3	Т1.53.00.000.СБ	150	до 25	2х250	79.3
4	Т1. 54.00.000.СБ	170	до 25	2х250	85.9
5	Т1. 55.00.000.СБ	200	до 25	2х200	150.5
6	Т1. 56.00.000.СБ	200	до 25	2х400	199.0
7	Т1. 57.00.000.СБ	250	до 25	2х200	207.8
8	Т1. 58.00.000.СБ	250	до 25	2х400	267.2
9	Т1. 59.00.000.СБ	300	до 25	2х200	269.6
10	Т1. 60.00.000.СБ	300	до 25	2х400	333.3
11	Т1. 61.00.000.СБ	350	до 25	2х200	312.8
12	Т1. 62.00.000.СБ	350	до 25	2х400	372.2
13	Т1. 63.00.000.СБ	400	до 25	2х300	390.0
14	Т1. 64.00.000.СБ	400	до 25	2х500	454.1
15	Т1. 65.00.000.СБ	450	до 25	2х300	421.0
16	Т1. 66.00.000.СБ	450	до 25	2х500	489.1
17	Т1. 67.00.000.СБ	500	до 16	2х300	540.2
18	Т1. 68.00.000.СБ	500	до 16	2х500	630.2
19	Т1. 69.00.000.СБ	600	до 16	2х300	686.2
20	Т1. 70.00.000.СБ	600	до 16	2х500	804.6
21	Т1. 71.00.000.СБ	700	до 16	2х300	819.2
22	Т1. 72.00.000.СБ	700	до 16	2х500	962.4
23	Т1. 73.00.000.СБ	800	до 16	2х300	960.8
24	Т1. 74.00.000.СБ	800	до 16	2х500	1132.0
25		900	до 16
26		900	до 16
27		1000	до 16
28		1000	до 16
29		1200	до 16
30		1200	до 16
31		1400	до 16
32		1400	до 16
33	Т1.75.00.000.СБ	500	до 25	2х300	660.6
34	Т1.76.00.000.СБ	500	до 25	2х500	756.2
35	Т1.77.00.000.СБ	600	до 25	2х300	779.9
36	Т1.78.00.000.СБ	600	до 25	2х500	911.9
37	Т1.79.00.000.СБ	700	до 25	2х300	983.5
38	Т1.80.00.000.СБ	700	до 25	2х500	1156.7
39	Т1.81.00.000.СБ	800	до 25	2х300	1161.1
40	Т1.82.00.000.СБ	800	до 25	2х500	1364.6
41		900	до 25
42		900	до 25
43		1000	до 25
44		1000	до 25
45		1200	до 25
46		1200	до 25
47		1400	до 25
48		1400	до 25
