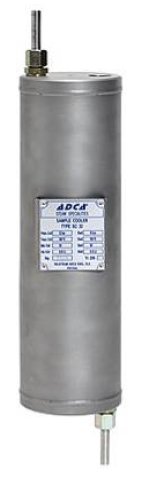

SC32/132 Охладитель отбора проб

ADCA SC применяется для отбора и охлаждения проб котловой воды, конденсата и других сред. Использование охладителя позволяет при отборе проб в системах с высоким давлением предотвратить выброс пара. Помимо того, что выброс может представлять опасность для персонала, также увеличивается вероятность некорректного снятия показаний измеряемой среды. Охладитель отбора проб SC32-SC132 позволяет осуществлять отбор проб для анализа котловой воды или других сред, использование которых допустимо при существующем материале корпуса охладителя.

Основные свойства:
  • корпус и внутренние элементы конструкции устойчивы к коррозии;
  • дренаж осуществляется самотеком (вход сверху, выход снизу).
Опции:
  • вентиль на входе замеряемой среды;
  • вентиль на входе охлаждающей среды;
  • датчик температуры;
  • крышка на болтовых соединениях (разборная, обслуживаемая конструкция);
  • нестандартные размеры и материалы охладителя могут быть предложены при запросе;
  • конструкция с двойным змеевиком для высокого давления и больших расходов.
Применение: паровые котлы и системы анализа.
Исполнения: SC32/SS - SC132/SS - нержавеющий корпус и змеевик,SC32 – SC132

Присоединения:
  • охлаждаемая жидкость вход/выход :  1/2” в корпусе (BSP или NPT);
  • рабочая среда вход/выход:8 mmO/D.
Установка: вертикальная.

Эксплуатация
Перед пуском рабочей (измеряемой) среды, необходимо осуществить подачу охлаждающей жидкости. При этом вентили на входе и выходе рабочей среды должны быть закрыты. В противном случае существует риск нанесения вреда персоналу из-за вскипания рабочей жидкости на выходе из корпуса охладителя. При прекращении отбора проб, необходимо первоначально закрыть вентили на трубопроводе рабочей среды и только после этого, перекрыть охлаждающую жидкость.

Характеристики
Для получения 30-60 кг/ч измеряемой жидкости с температурой 30ºC, требуется 1м3/ч охлаждающей жидкости с температурой 15ºC (для котлов до 20 бар-220ºC), для других давлений температур обращайтесь к специалистам компании ИРИМЭКС.
