Предохранительные клапаны компании Anderson Greenwood Crosby, США

Началом основания Crosby стал 1874 год, который послужил стартом развития деятельности компании, направленной на разработку и производство пружинных предохранительных клапанов. Данный тип устройств один из самых распространённых и надежных решений, применяемых в системах с  парообразной, жидкой, газообразной и многофазной рабочей средой.

Основные сферы применения предохранительных клапанов:

  • нефтегазовый сектор (в системах добычи и нефтепереработки);
  • химическая и нефтехимическая промышленность;
  • общепромышленные отрасли;
  • ядерная энергетика.

Предохранительные клапаны BlockBody™

Предохранительные клапаны серии JOS-E/JBS-E BlockBody рассчитаны на обеспечение соответствия конкретным требованиям потребителя.

Характерные особенности и преимущества

  • Специальная геометрическая конструкция корпуса и крышки устраняет необходимость использования сразу нескольких небольших предохранительных клапанов с малым проходным отверстием или литой стали по стандарту API 526. Один клапан данной серии имеет такую же производительность, что и двенадцать обычных предохранительных клапанов Стандарта 526 API.
  • Конструкция клапанов BlockBody обеспечивает значительную экономию по весу, в сравнении с несколькими стандартными предохранительными клапанами с меньшим проходным отверстием.
  • Значительное сокращение затрат на устройство впускной и выпускной трубной обвязки.
  • Снижение времени простоя и объема техобслуживания.
  • Требуется меньше запасных частей.


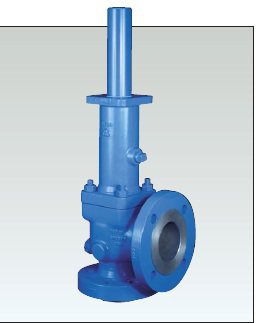

Предохранительные клапаны серий JOS-E, JBS-E, JLT-JOS-E, JLT-JBS-E

Предохранительные клапаны производства Crosby Серии JOS-E и JBS-E пружинного типа разработаны с целью обеспечения надежной защиты от избыточного давления систем с воздушной, газообразной, парообразной и двухфазной рабочей средой. Клапаны имеют прочную стандартную конструкцию и могут применяться в перерабатывающей и энергетической промышленности. Клапаны имеют диапазон стандартных размеров от 1 D 2 до 8 T2 10 с входными фланцами номиналом по ANSI 150, 300, 600, 900, 1500 и 2500.

Стандартные выпускны фланцы имеют номинал по ANSI 150 или 300, в зависимости от размера клапана или его номинальной производительности. Впускные и выпускные угловые размеры клапана соответствуют требованиям Стандарта 526 API «Стальные фланцевые предохранительные клапаны».

Серии предохранительных клапанов JOS-E и JBS-E производятся в соответствии с Разделом VIII Стандарта ASME по котлам и оборудованию, работающему под давлением, а их производительность официально сертифицирована Национальным Комитетом Инспекторов по котловому и работающему под давлением оборудованию. Все литые и кованные элементы предохранительных клапанов производства Crosby закупаются в соответствии с требованиями к материалам, предъявляемым спецификациями ASME/ASTM и могут быть представлены в большом количестве комбинаций, например, Monel®, Hastelloy® и нержавеющая сталь. В дополнение к этому предохранительные клапаны серий JOS-E и JBS-E по требованию покупателя могут иметь такие комбинации материалов как титан, двухфазная нержавеющая сталь и Inconel®. Размеры фланцев соответствуют требованиям действующих стандартов ANSI. Все фланцы с выступом имеют спиралевидную концентрическую зубчатую поверхность (от 45 до 55 канавок на дюйм поверхности) и качество обработки поверхности от 125 Ra до 200 Ra. На заказ могут быть поставлены иные типы фланцевых соединений, например кольцевое соединение. Для получения информации по размерам воспользуйтесь специальной программой для выбора размеров AGC SafetySize, а также Справочником по предохранительной арматуре (Технический документ № TP-V300).


Таблица выбора - пружинные предохранительные клапаны серий JOS-E, JBS-E, JLT-JOS-E, JLT-JBS-E

Наимено-вание ASME,том VIII Газ/Пар ASME, том VIII, для жидкости ASME, том VIII, для водяного пара  ASME, том I, для водяного пара ASME, том III  Регули-руемый сброс Нерегули-руемый сброс Металли-ческие седла Мягкие седла Предохра-нительный клапан давления Предохра-нительный клапан вакуум Обычное открытие (pop action) Пропорци-ональное открытие (Modulating action)
серия JOS-E  X   X     X   X X X
серия JBS-E X   X     X   X X X
серия JLT-JOS-E X X       X X X X X
серия JLT-JBS-E X X       X X X X X

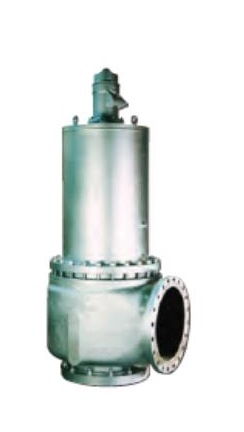

Предохранительные клапаны с большим проходным отверстием - cерии JB и JPV-A

Предохранительные клапаны серии JB и JPV-A разработаны для обеспечения надежной и высококачественной защиты, предотвращающей избыточное давление в системах с воздушной, газообразной и парообразной рабочей средой.

Модельный ряд клапанов с большим проходным сечением сопла первоначально начал производиться в связи с увеличением размеров предприятий и производственных мощностей. Ведь для обеспечения безопасности и защиты от избыточного давления в трубопроводах большого диаметра, традиционно используется большое количество предохранительных клапанов. Широкий ассортимент пружинных клапанов с большим проходным отверстием позволяет выбрать один клапан для замены нескольких предохранительных клапанов с меньшим проходным сечением седла.

Область применения:

  • выкидные линии турбин;
  • главные паропроводы к технологическим установкам;
  • системы подачи газа с низким давлением на нефтеперерабатывающих заводах;
  • поливинилхлоридные реакторы;
  • дегазаторы;
  • коксовые барабаны установок крекинга на НПЗ;
  • испарители на сахарных заводах.

Технические данные:

  • отверстия : от V до BB2;
  • диапазон впуска : 300 фунтов по ANSI;
  • диапазон рабочей температуры : от -20°F до +450°F.

Предохранительные клапаны производства Crosby серий JB –TD – это модели с большим проходным отверстием, обеспечивающие надежную и эффективную работу, являющиеся расширением традиционного ассортимента  продукции по стандарту 526 API JOS-E/JBS-E.  Они обеспечивают снижение затрат на монтаж клапанов, снижение объёма технического обслуживания,  а также уменьшение габаритов впускной и выпускной обвязки трубопровода. Предохранительные клапаны Серии JB-TD изготавливаются в строгом соответствии с Разделом VIII Стандарта ASME по котлам и оборудованию, работающему под давлением, а их производительность по воздуху и водяному пару официально сертифицирована Национальным Комитетом Инспекторов по котловому и работающему под давлением оборудованию (UV and NB).

Предохранительные клапаны серии JPV-A разработаны для обеспечения защиты технологических систем, где на первый план выходят пространство и вес, а также низкие первоначальные затраты. Работа клапана производится взаимодействием пилота и золотникового клапана, что обеспечивает быстрое и точное срабатывание. Применение нагруженной давлением тарелки главного клапана вместо пружинной тарелки обеспечивает максимальную нагрузку на седло и уплотнение до самого момента открытия клапана. Клапаны Серии JPV-A полностью соответствует требованиям Раздела VIII Стандарта ASME по котлам и оборудованию, работающему под давлением.

Предохранительные клапаны Серии JCE

Предохранительные клапаны серии JCE разработаны для обеспечения полной защиты технологических систем от избыточного давления, при этом они обладают доступной стоимостью. Они имеют свободно поворачивающуюся тарелку, что позволяет добиться правильной стыковки со штуцером. Сочетание верхней направляющей, свободного проходного сечения седла и возможности полного подъема обеспечивает максимальную производительность разгрузки, что обеспечивает максимальную защиту системы, в которой установлен клапан. Корпус клапана может быть изготовлен из литой или нержавеющей стали.

Предохранительные клапаны Серии JCE существуют как в стандартном исполнении, так и в исполнении с уравновешивающими компенсаторами, а также имеют специальную конструкцию тарелки для работы с жидкой средой, обеспечивая тем самым надежную и безотказную работу. Клапан в стандартном исполнении наиболее подходит для установки в системы, где избыточное давление не превышает 10%. Также клапаны в данном исполнении могут использоваться в системах, где наложенное противодавление находится на постоянном уровне (до 80%).

Модель предохранительных клапанов с уравновешивающими компенсаторами подходит для тех условий, когда сразу несколько предохранительных клапанов сбрасывают давление в общий выпускной коллектор или же в любых иные ситуациях, когда возможно образование изменяющегося противодавления, вплоть до максимальной величины 40%.Диапазон размеров клапанов составляет от DN25 до DN100 (от 1” до 4”).

Уравновешенные предохранительные клапаны Серии BP OMNI-TRIMR для регулировки противодавления

Регулируемые предохранительные клапаны Серии BP OMNI-TRIM® имеют упрощенную конструкцию внутренних устройств и широкий диапазон применения. Они обеспечивают защиту от избыточного давления систем со средней интенсивностью прохождения потока на нефтеперерабатывающих предприятиях, электростанциях, целлюлозно-картонных предприятиях.

Предохранительные клапаны Crosby Серии BP OMNI-TRIM® рассчитаны для установки в системы, где в качестве рабочей среды используются воздух, газ, парообразная среда и водяной пар, а также могут использоваться в качестве терморазгрузочных клапанов. Максимальная величина фиксируемого сброса составляет 25% или менее. Использование в конструкции клапана стандартных унифицированных компонентов обеспечивает простоту сборки и надежность, требуя при этом меньшего объема ремонта и технического обслуживания и количества запасных частей.

Регулируемые предохранительные клапаны Серии BP OMNI-TRIM® представляют собой надежные предохранительные клапаны для использования в промышленных системах на участках с изменяемым противодавлением. Сама конструкция клапана и применение дополнительного оборудования в качестве опций обеспечивают их максимальную операционную гибкость и отличную производительность

Предохранительные клапаны Серии 800 и 900 OMNI-TRIM®

Предохранительные клапаны Сrosby Серии 800 и Серии 900 OMNI-TRIM® представляют собой надежную арматуру для использования в различных технологических условиях. Сама их конструкция и наличие различного дополнительного оснащения обеспечивает отличное качество работы и высокую эксплуатационную гибкость. Полезная площадь сечения отверстия клапана составлhяет 0.074 (только у Серии 900), 0.110, 0.196, 0.307 и 0.503 кв.дюйма [47.7, 71.0, 126, 198 и 325 кв.мм]. Серия 900 также имеет модификацию с полезной площадью сечения отверстия 0.049 кв.дюйма для работы только с жидкой средой.

В стандартном исполнении гильза клапана изготавливается из углеродистой стали, основание, вкладыш диска, его держатель и направляющая – из нержавеющей стали Сорта 316, пружина – из нержавеющей стали 17-7PH. У Серии 800 регулировочное кольцо, установочный винт и прокладка в стандартном исполнении изготовлены из нержавеющей стали сорта 316.

Для работы в особых условиях, включая криогенную или высоко коррозионную среду, элементы клапана могут быть выполнены из иных строительных материалов, в зависимости от специфики использования клапана. Кроме того, могут быть применены материалы, соответствующие требованиям NACE MR-01751. По требованию покупателя также могут быть предоставлены специальные средства очистки, покрытия и смазочные материалы. Для получения информации относительно возможности применения клапанов при давлении и температурах, не указанных в данном каталоге, свяжитесь с компанией-производителем или ее местным представителем.

Таблица выбора - предохранительные клапаны серий 800, 900 OMNI-TRIM®, BP OMNI-TRIM®

Наимено-вание ASME,том VIII Газ/Пар ASME, том VIII, для жидкости ASME, том VIII, для водяного пара  ASME, том I, для водяного пара ASME, том III  Регули-руемый сброс Нерегули-руемый сброс Металли-ческие седла Мягкие седла Предохра-нительный клапан давления Предохра-нительный клапан вакуум Обычное открытие (pop action) Пропорци-ональное открытие (Modulating action)
серия 800
серия 900 OMNI-TRIM® X X X   X   X X X X
серия BP OMNI-TRIM® X X         X   X X

Таблица - технические характеристики клапанов Crosby

Наименование​/серия Размер (дюйм) Проходное сечение (см2)

Температура (°С)

Давление (бар) Стандарт
JOS-E от 1 x 2 до 12 x 16 0,710–391,96 от -268 до +538 0,034–413,79 ASME раздел VIII
JLTJOS-E 1,03–413,79
JBS-E 1,03–413,79
JLTJBS-E 1,72–413,79
OMNI-TRIM® 900 от 1/2 x 1 до 2 x 2 0,477–3,25 от -268 до +399 0,34–344,83
OMNI-TRIM® 800 от 3/4 x 1 до 2 x 2 0,71–3,25 от -268 до +399 1,03–103,42
OMNI-TRIM® BP от 3/4 x 1 до 1 x 1 0,477 и 0,71 от -28 до +204 3,45–103,44
82 от 3/4 x 1 до 1 x 1 D: 0,819 E: 1,423 от -26 до +204 1,03–103
HE ISOFLEX® от 2 1/2 x 6 до 4 x 8 11,87– 45,61 насыщенный пар 207 ASME раздел I
HSJ от 1 1/2 x 2 до 6 x 8 1,98– 71,25 538 186,2 ASME разделы I и VIII
HCI ISOFLEX® от 1 1/2 x 3 до 6 x 10 6,41– 124,45 593 207
HSL 1 1/4 x 6 538 50 ASME класс 150
JB-TD от 10 x 14 до 20 x 24 272,19–1193,55 от -29 до +232 1,72–20,69 ASME раздел VIII
PVR 3 и 4 от +5 до +204 1–8,62 (вакуум 5 мбар)
JQ 1/2 и 4 от -21 до +121 31 (1/2″) и 25,8 (4″)
JCE 1–4 4,15–66,48 от -40 до +427 0,35–40


За получением технической консультации и технико-коммерческого предложений на оборудование Crosby обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru.

Для оперативной замены отработавшего оборудования или по вопросам поставки запасных частей убедительно просим присылать запрос с фотографиями шильдиков продукции либо переписанную информацию с шильдика изделия либо паспорт, выданный с поставкой. Только информация с серийным номером изделия позволит правильно осуществить подбор в случае замены.

Для оперативного подбора оборудования просим Вас использовать фирменные опросные листы:
