Anderson Greenwood

Anderson Greenwood - это признанный во всем мире американский бренд, специализирующийся на производстве предохранительных клапанов высокого качества. Клапаны широко используются в нефтегазовой и химической промышленности, и предназначены для работы с жидкими, газовыми, паровыми и многофазными рабочими средами.

Любая система, предусматривающая работу под давлением, нуждается в защите от перегрузок, которые могут возникнуть, в случае нештатных ситуаций (в некоторых случаях это может привести к ее повреждению или даже разрушению). Компания Anderson Greenwood уже на протяжении десятилетий создает эффективные решения для управления давлением, что позволяет определять отраслевые стандарты по точности, герметичности и длительности срока службы оборудования. В данной сфере не существует другого такого производителя, предлагающего настолько разнообразный ассортимент продукции и имеющего столь обширный опыт.



Предохранительные клапаны

Предохранительные клапаны Anderson Greenwood применяются для защиты оборудования от механического разрушения, вызванного избыточным давлением, которое образуется посредством выпуска избытка среды с давлением сверх установленного. Конструкции и характеристики клапанов различаются по назначению - газовая или жидкостная установка. При превышении допустимых значений, предохранительный клапан сбрасывает излишки рабочей среды в дренажную систему или в атмосферу. После нормализации давления, клапан закрывается, прекращая сброс и устройство готово к следующему циклу работы.

Предохранительные клапаны подразделяются:

  • Пружинные предохранительные клапаны прямого действия
  • Импульсно-предохранительные (пилотные) клапаны высокого и низкого давления
  • Специальные клапаны - переключающий клапан SSV (для безопасного и эффективного переключения с работающего предохранительного клапана на резервный), внутренний клапан резервуаров ITV (отказобезопасный запорный клапан, устанавливаемый для донного или бокового отвода жидкости)

Таблица выбора - пружинные предохранительные клапаны прямого действия

Наименование

ASME,том VIII Газ/Пар

ASME, том VIII, для жидкости  ASME, том VIII, для водяного пара ASME, том I, для водяного пара   ASME, том III  Регулируемый сброс   Нерегулируемый сброс Металлические седла  Мягкие седла  Предохранительный клапан давления
Anderson Greenwood серия 60 X           X   X X
Anderson Greenwood серии 80 X X X   X X X   X X

Пружинные предохранительные клапаны серия 60  - предназначены для газовых, паровых и жидких рабочих сред при низких и средних давлениях настройки, а также для использования в качестве предохранительного клапана при тепловом расширении газа.

Пружинные предохранительные клапаны серия 80 - полноподъемный клапан с внешним регулированием сброса, имеет повышенное рабочее давление. Предназначен для газа, паров и водяного пара. Имеет исполнение с мягким седлом, что обеспечивает высокую степень герметичности до открытия и после закрытия при многократных срабатываниях.

Таблица выбора - пилотные (импульсные) предохранительные клапаны высокого давления

Наимено-вание ASME,том VIII Газ/Пар ASME, том VIII, для жидкости   ASME, том VIII, для водяного пара   ASME, том I, для водяного пара ASME, том III  Регули-руемый сброс Нерегули-руемый сброс Металли-ческие седла Мягкие седла  Предохра-нительный клапан давления Предохра-нительный клапан вакуум Обычное открытие (pop action)  Пропорци-ональное открытие (Modulating action)
Anderson Greenwood серия 200 X         X     X X   X
Anderson Greenwood серия 400 X X         X   X X     X
Anderson Greenwood серия 500 X X X       X   X X     X
Anderson Greenwood серия 700 X   X     X   X   X   X
Anderson Greenwood серия 800 X X         X   X X     X
Anderson Greenwood серия 5100        X     X   X X     X
Anderson Greenwood серии 5200

Импульсно-предохранительный (пилотный) клапан серия 200 - предназначен для газа, паров и многофазных сред. Исполнение для тяжелых условий эксплуатации при наличии грязи, гидратов или влаги в рабочих средах.

Импульсно-предохранительный (пилотный) клапан серия 400 - предназначен для газа, жидкостей и многофазных сред, включая загрязненные жидкости и влажный газ. Модулирующий пилотный клапан предотвращает гидроудар. Подъем модулирующего клапана пропорционален требуемому объему сброса рабочей среды.

Импульсно-предохранительный (пилотный) клапан серия 500 - уникальная разработка с мягкими седлами, способная работать на горячей воде, водяном паре, высокотемпературных углеводородных парах и жидкостях; эластичные детали клапана изготовлены из инертного пластика.

Импульсно-предохранительный (пилотный) клапан серия 700 - предназначен для пара и газа. С металлическими седлами основного и пилотного клапана, что расширяет диапазон применения пилотной технологии до температуры рабочей среды до 1000°F [538°C].

Импульсно-предохранительный (пилотный) клапан серия 800 - предназначен для газа, жидкости, многофазных сред, включая загрязненные среды и влажный газ. Предохранительный клапан с непроточным пилотом модулирующего действия на высокое давление настройки до 6170 фунт/кв.дюйм (изб.) [425,52 бар(изб.) ].

Импульсно-предохранительный (пилотный) клапан серия 5100 - предназначен для работы на водяном паре, воде и вскипающей воде. Революционный пилотный предохранительный клапан модулирующего действия, предназначенный для защиты экономайзеров и отвечающий жестким требованиям норм ASME, том I.

Импульсно-предохранительный (пилотный) клапан серия 5200 - предназначен и разработан специально для защиты экономайзеров с учетом жестких требований норм ASME.

Таблица выбора - пилотные (импульсные) предохранительные клапаны низкого давления

Наимено-вание ASME,том VIII Газ/Пар ASME, том VIII, для жидкости ASME, том VIII, для водяного пара  ASME, том I, для водяного пара ASME, том III  Регули-руемый сброс Нерегули-руемый сброс Металли-ческие седла Мягкие седла Предохра-нительный клапан давления Предохра-нительный клапан вакуум Обычное открытие (pop action) Пропорци-ональное открытие (Modulating action)
Anderson Greenwood серия 90 X         X     X X   X X
Anderson Greenwood серия 9000 X         X     X X X X X
Anderson Greenwood 96A (клапан срыва вакуума)             X   X   X   X

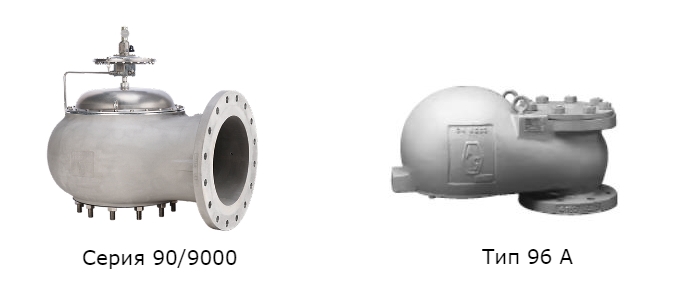

Пилотные (импульсные) предохранительные клапаны низкого давления серии 90/9000 - это высокоэффективная альтернатива грузовым предохранительным устройствам. Импульсное управление обеспечивает высокое посадочное усилие в седле вплоть до давления уставки, что способствует минимизации производственных потерь.

Клапан срыва вакуума 96A - представляет собой грузовое устройство для срыва вакуума, устанавливаемое помимо предохранительных устройств, особенно при относительно высоких избыточных рабочих давлениях.

По вопросам технического подбора клапанов Anderson Greenwood просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru


Для оперативного подбора и подготовки технико-коммерческого предложения:

  • в случае замены необходимо прислать серийный и заводской номер клапана;
  • в случае подбора нового клапана рекомендуем Вам предварительно заполнить и выслать в наш адрес заполненный опросный лист.

Опросный лист для подбора предохранительного клапана Anderson Greenwood
