Подбор расширительных баков для систем отопления


Объем расширительного бака следует подбирать так, чтобы его полезный объем был не меньше температурного расширения теплоносителя.

Исходными данными при расчете расширительного бака будут являться:

1) Объем теплоносителя (воды) в системе, Vсист, л. Данная величина может быть вычислена в зависимости от мощности системы.

2) Статическая высота (статическое давление). Высота столба жидкости в системе, находящегося над баком. Один метр столба жидкости создает давление 0.1 бар.

3) Предварительное давление расширительного бака, Pпредв - давление газа в газовой камере пустого расширительного бака при комнатной температуре. Эта величина должна равняться статическому давлению, создаваемому столбом жидкости в системе после ее заполнения. Таким образом, до введения системы в работу, давление газа в баке компенсирует статическое давление столба жидкости, в результате чего мембрана бака находится в равновесии и бак еще не заполнен.

4) Максимальное давление, Pмакс - максимальное давление в системе в месте установки расширительного бака.

5) Средняя температура системы, Tср, °С - средняя температура системы в процессе ее работы.


Порядок расчета

1) Определяется коэффициент расширения жидкости Kрасш (прирост объема, %) при ее нагреве (охлаждении) от 10 °С (принимается, что система заполняется при температуре 10 °С) до средней температуры системы. Для определения этого коэффициента используются следующие диаграммы:

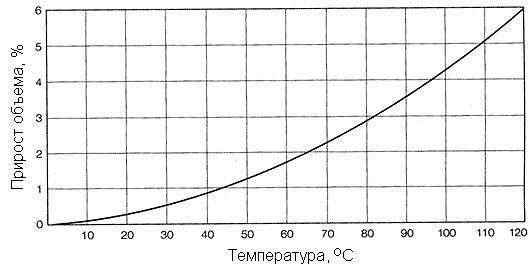

Температурное расширение воды в % при ее нагреве (охлаждении) от 10 °С до средней температуры системы.

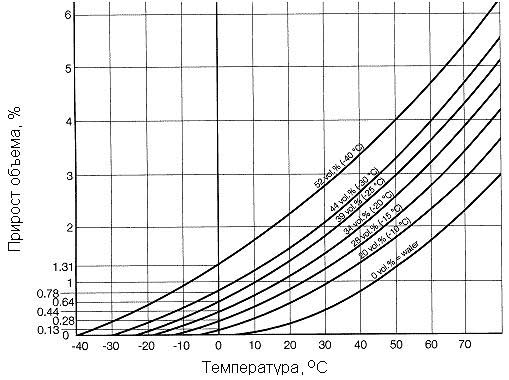

Температурное расширение смеси воды и этиленгликоля в % при ее нагреве (охлаждении) от 10 °С до средней температуры системы.

2) Определяется объем расширения Vрасш, л - объем жидкости, вытесняющийся из системы при ее нагреве от 10 °С до средней температуры системы. Vрасш=VсистхKрасш;

3) Определяется коэффициент заполнения расширительного бака (коэффициент эффективности) Kзап при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Все давления в формуле - абсолютные! Kзап=(Pмакс-Pпредв)/Pмакс;

4) Определяется потребный полный объем V, л расширительного бака и вводится коэффициент запаса 1,25. V=(Vрасшx1,25)/Kзап;

5) Выбирается модель расширительного бака Flexcon с округлением в сторону ближайшего целого.


Пример подбора расширительного бака

Исходные данные

Расчет

Объем воды в системе: Vсист=1200 л
Температура: Т=90/70 °С
Статическая высота: 5 м
Максимальное давление: 3 бар
Бойлер установлен в подвале.
