Narvik-Yarway

Компания-производитель Narvik-Yarway предлагает надежную производительность и технологии, проверенные годами, для защиты насоса и решений по системам пара. Ассортимент клапанов Yarway успешно зарекомендовал себя и признан во всем мире, продукция широко используется в различных отраслях промышленности. Устройства производятся на основе передовых технологий из материалов высокого качества – это обеспечивает стабильную работу даже в тяжелых условиях.

Ассортимент продукции Narvik-Yarway:

  • Запорно-регулирующая арматура – клапаны, которые помогут эффективно управлять технологическими процессами;
  • Обратные клапаны;
  • Датчики уровня жидкости и электронные системы для контроля уровня воды;
  • Термостатические и термодинамические конденсатоотводчики. Обеспечивают нужды для нефтеперерабатывающей, нефтехимической промышленности и энергетики, там, где применятся пар.

Narvik охватывает требования к пароохладителям, пневматические приводы, фильтры с широким спектром моделей, размеров и материалов, для удовлетворения всех технических характеристик энергетики, целлюлозно-бумажной промышленности и технологического газа. Арматура позволяет значительно сократить эксплуатационные затраты и повысить прибыль, благодаря повышению производительности.

Линейные приводы и устройства управления

Пневматический мембранный привод, Model 20

Пневматический мембранный привод Модель 20 поставляется в основном в комбинации с пароохладителями, предназначенными для применения с паром низкого, среднего и высокого давления. Высокая точность и надежность устройства достигается за счет использования в конструкции привода пружин и мембраны. При увеличении давления нагрузки в мембранном приводе прямого действия начинает происходить движение привода штока вниз, за счет чего сжимается пружина, а при снижении давления нагрузки пружина двигает шток привода вверх. Пневматический привод сертифицирован в соответствии с Европейской Директивой 97/23/EC по категории I с отметкой CE.

Характеристики и преимущества:

  • Модель: 20 - 55 для хода 55 мм;
  • Макс. усилие: 11 кН (48,800 фунтов);
  • Модель: 20 - 90 для хода 90 мм;
  • Макс. усилие: 10 кН (44,400 фунтов);
  • Оба прямого действия, шток с давлением воздуха;
  • Макс. подача воздуха: 6,0 бар;
  • Подключение воздуха: 1/2 "NPT;
  • Материалы:
  • - Углеродистая сталь;
  • Эпоксидное покрытие:
  • - Грунт (60-80 мкм) - Верхний слой (50-70 мкм) - Цвет RAL 5021

Технические данные:

  • Размеры : diaphragm 700 cm2;
  • Объем : model 20 - 55:  10300 cm3;
  • model 20 - 90: 12500 cm3

Таблица - функциональные характеристики

Наименование 20-55 20-90
Тип прямого действия прямого действия
Действие  шток вытягивается под давлением шток вытягивается под давлением
Мембрана 950 см2 950 см2
Воздухоизмещение 5225 см3 8550 см3
Максимальная нагрузка 11 kH (48.800 фунт/фут) 10 kH (44.400 фунт/фут)
Диапазон пружин от 1,0 до 3,8 бар (от 15 до 55 psi) от 1,0 до 2,2 бар (от 15 до 32 psi)
Ход 55 мм (2 1/8") 90 мм (3 1/2")
Скорость хода в зависимости от диапазона пружины, давления подачи воздуха и возможностей вспомогательных устройств в зависимости от диапазона пружины, давления подачи воздуха и возможностей вспомогательных устройств
Индикатор хода встроенный указатель и шкала из нержавеющей стали встроенный указатель и шкала из нержавеющей стали
Пневматическое присоединение 1/2" NPT (мама) 1/2" NPT (мама)
Подача воздуха 6,0 бар (макс. 87 psi) 6,0 бар (макс. 87 psi)
Окружающая температура от -40oС до + 70oС (от -40oF до +158oF) от -40oС до + 70oС (от -40oF до +158oF)
Вес 46,0 кг (102 фунта) 68,0 кг (150 фунтов)
Штурвал монтируемый боком монтируемый боком
Вес 19,0 кг (42 фунта) 19,0 кг (42 фунта)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Pneumatic diaphragm actuator model 20 IOM (Русский)



Технологические регулирующие клапаны

В промышленных отраслях, где в технологических процессах используется пар, обязательным условием является точный контроль температуры пара, который в  вою очередь является крайне важным элементом, для обеспечения безопасной и эффективной работы. Компания-производитель предлагает шширокий спектр пароохладителей, пневматических приводов, фильтров, для удовлетворения всех характеристик энергетики, целлюлозно-бумажной промышленности, технологического газа. Использование новейших технологий и разработок позволили создать специальные модели с конструкцией струйной форсунки для установок с небольшими трубами. Пароохладители обеспечивают длительный срок службы и высокие производительные характеристики.

Малый линейный пароохладитель, Model 88

Малый линейный пароохладитель Yarway Narvik модель 88 - это устройство специальной конструкции со сжатым сечением, предназначенное для паропроводов малого размера с минимальными потерями давления пара. Управление паром осуществляется в диапазоне 6°C температуры насыщения и ± 1% от диапазона контроллера.

Таблица - технические характеристики

Наименование Модель 88
Тип клапана специальные конструкции
Сложные условия эксплуатации состояние пара
Характеристика расхода линейная
Материал сплав
Рабочая температура высокая температура
Класс давления ASME, PN
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 3, NPS 4 / DN 100
Стандарт типоразмера клапана DN, NPS

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ


 Small Pipe Inline Desuperheater (SPID) Model 88 IOM (Русский)


Пароохладитель, Model 25

Пароохладитель Yarway Narvik Модель 25 имеет кованую конструкцию с соплом Вентури. Устройство обеспечивает возможность низкой потери давления через пароохладительную установку. Доступен широкий выбор пропускных способностей - Cv (Kv). Классы давления и соединения: ASME B16.5 класс 150-2500, EN 1092-1 класс PN 25-400, соединения под сварку встык согласно ASME B16.25 или DIN 2559.

Таблица - технические характеристики

Наименование Модель 25
Тип клапана специальные конструкции
Сложные условия эксплуатации состояние пара
Характеристика расхода линейная
Материал нержавеющая сталь 304, нержавеющая сталь 316, нержавеющая сталь 316L, сплав, углеродистая сталь
Рабочая температура высокая температура
Класс давления ASME, PN
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 10 / DN 250, NPS 1-1/2 / DN 40, NPS 2 / DN 50, NPS 3, NPS 4 / DN 100, NPS 6 / DN 150, NPS 8 / DN 200
Стандарт типоразмера клапана DN, NPS

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Inline Style Venturi (Model 25) (Английский)


ПРИНАДЛЕЖНОСТИ

Model 51


РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Forged high pressure Y-strainer, model 51 IOM (Английский)


ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Forged high pressure Y-strainer, model 51 (Английский)


Клапаны управления котлами

Probe Style, Fixed Nozzle (Model 13/23)

Yarway Narvik Модель 13/23 имеет кованую конструкцию с соплом переменного типа. Классы давления и соединения: ASME B16.34 класс 900-2500, EN 1092-1 класс PN 160-400, соединения под сварку встык согласно ASME B16.25 или DIN 2559.

Таблица - технические характеристики

Наименование Модель 13/23
Тип клапана угловой клапан
Сложные условия эксплуатации состояние пара
Характеристика расхода линейная
Материал сплав
Рабочая температура высокая температура
Класс давления ASME, PN
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 2 / DN 50, NPS 1 / DN 25, NPS 1-1/2 / DN 40, NPS 4 / DN 100, NPS 3 / DN 80
Стандарт типоразмера клапана NPS, DN


РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std-/Heavy Duty Que-Temp Desuperheater IOM (Русский)



Технологические регулирующие клапаны

Пароохладитель Yarway Narvik Модель 33/43 разработан специально для работы с паром низкого и среднего давления. Конструкция позволяет легко адаптировать устройство к техническим характеристикам парового котла. Модель также может использоваться в качестве жидко-газовой форсунки. Классы давления и соединения: ASME B16.34 класс 150-1500, EN 1092-1 класс PN 25-250, соединения под сварку встык согласно ASME B16.25 или DIN 2559.

Таблица - технические характеристики

Наименование Модель 33/43
Тип клапана угловой клапан
Сложные условия эксплуатации состояние пара
Характеристика расхода равный процент, линейный, модифицированный равный процент, специальная характеристика
Материал сплав, нержавеющая сталь 316L, нержавеющая сталь 316, нержавеющая сталь 304
Рабочая температура высокая температура
Класс давления ASME, PN
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 4 / DN 100, NPS 1 / DN 25, NPS 1-1/2 / DN 40, NPS 3 / DN 80, NPS 2 / DN 50
Стандарт типоразмера клапана NPS, DN


 Probe Style, Fixed Nozzle (Model 33/43)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std-/Heavy Duty Que-Temp Desuperheater IOM (Русский)



Клапаны управления котлами

Probe Style, High Temperature (HT-Templow)

Пароохладитель TemplowHT, Модель 59/69/79 – это высоконадёжное устройство с усовершенствованной конструкцией, разработанное для исключения нахождения скользящих деталей затвора в горячей зоне. Предназначен для температур до 621°C. Быстрое испарение воды достигается для минимизации накопления воды в производственной линии. Установка осуществляется в прямой, вертикальный или горизонтальный трубопровод, требует минимальное габаритное пространство.

Кованый корпус, изготовленный с применением нержавеющей стали, исключает вопросы коррозии и вибрации. Форсунки Inconel из сплава 718 уменьшают износ, а сменное седло из Stellite или 17% Cr, обеспечивают долгосрочное герметичное перекрытие.

Таблица - технические характеристики

Наименование Модель 59/69/79 (TemplowHT)
Тип клапана угловой клапан
Сложные условия эксплуатации состояние пара
Характеристика расхода специальная характеристика, модифицированный равный процент, линейный, равный процент
Материал сплав
Рабочая температура высокая температура
Класс давления ASME, PN
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 1-1/2 / DN 40, NPS 1 / DN 25, NPS 2 / DN 50, NPS 3 / DN 80, NPS 6 / DN 150, NPS 4 / DN 100
Стандарт типоразмера клапана NPS, DN


ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Probe Style, High Temperature (HT-Templow) (Английский)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Probe Style, High Temperature (HT-Templow) IOM (Английский)



Probe Style, High Temperature (Model 78/98)


РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Probe Style, High Temperature (Model 78/98) IOM (Английский)



Клапаны управления котлами

Probe Style, Variable Nozzle (Model 18/28)

Пароохладитель Модель 18/54 и 28/64 предназначен для тяжелых режимов работы, с применением пара среднего и высокого давления. Устройство также может использоваться для нагнетания жидкости в газ.

Характеристики и преимущества:

  •     Кованая конструкция;
  •     Высококачественная сальниковая коробка,не содержащая асбест;
  •     Различные типы распылителей;
  •     Широкий диапазон возможных значений Cv (Kv);
  •     Имеются специальные комбинации распылителей;
  •     Полусбалансированные внутренние узлы для выбора экономичного привода;
  •     Имеется пневматический привод ‘Narvik’;
  •     Классы давление и присоединения: - ASME/ ANSI B16.34 класс от 900 до 2500 EN 1092 PN160 - 400;
  •     Материалы - ASTM SA 182 F22 or DIN 1.7383 - ASTM SA 182 F347H or DIN 1.4550 - ASTM SA 182 F91 or DIN 1.4903 - Другие материалы по запросу.

Технические характеристики:

  • Размер : Пар 3” (ДУ 80);
  • Вода 1”-1½“ (ДУ 25-40);
  • Пар 4” (ДУ 100);
  • Вода 1½”-2”-3” (ДУ 40-50-80).

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Probe Style, Variable Nozzle (Model 18/28) (Русский)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std/Heavy Duty AT Temp Desuperheater IOM (Русский)


ТЕХНОЛОГИЧЕСКИЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ



Probe Style, Variable Nozzle (Model 24/34)


РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std. Duty ATSA Temp Desuperheater IOM Model 24/34 (Английский)



Криогенные регулирующие клапаны

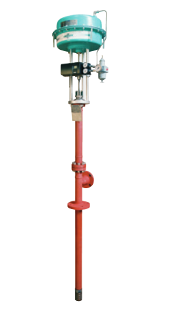

Probe Style, Variable Nozzle (Model 37/47)

Криогенный инжектор Модель 37 и 47, предназначен для охлаждения технологического газа (СПГ, бутана, пропана и пр.). Разработан специально для впрыска технологических флюидов в технологические газы, в криогенных условиях. Криогенный инжектор отвечает требованиям ASME B 16.34.

Инжектор позволяет регулировать количество впрыскиваемого технологического флюида, изменяя количество инжекторных форсунок – поддерживание постоянного давления флюида, вне зависимости от количества работающих инжекторных форсунок. Данный процесс обеспечивает практически равномерное распыление на протяжении всего рабочего цикла. Открытие форсунок контролируется путем позиционирования поршня, приводящимся посредством привода, находящимся на клапане. Такая простая, но эффективная конструкция снимает необходимость в отдельном водяном регулирующем клапане. Пропускная способность флюида Модель 37 - 50 м3/ч при непрерывной работе, Модель 47 - 100 м3/ч при непрерывной работе.

Применение:

  • в установках СПГ - возврат пара на корабль/вход компрессора;
  • в пропановых системах;
  • в бутановых системах.

Характеристики и преимущества:

  • Конструкция заводского изготовления;
  • Высококачественная коробка сальника с шевронными кольцами из политетрафторэтилена (ПТФЭ);
  • Форсунка регулируемого типа;
  • Имеется широкий выбор Kv (Cv);
  • Имеются специальные комбинации форсунок;
  • Можно приобрести пневматический привод Yarway;
  • Широкий выбор позиционеров и других комплектующих привода;
  • Класс давления и соединения: ASME B16.34 класс от 150 до 900/DIN 2401 класс от PN 25 до PN 100;
  • Материалы: ASTM-A 312 TP 316 (L) и 304 (L)/ASTM-A 182 F316 (L) или 304 (L)/Другие материалы по запросу.

Технические характеристики:

  • Присоединение к процессу 3" или DN 80
  • Соединение для нагнетаемого флюида 1”-1½” (DN 25-40)
  • Присоединение к процессу 4" или DN 100
  • Соединение для нагнетаемого флюида 1½”-2” (DN 40-50)


РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std Duty AT-Temp Desuperheater for cryogenic processes IOM (Английский)


Технологические регулирующие клапаны

Probe Style, Variable Nozzle (Model 38/48)

Пароохладитель Модель 38/48 разработан для применения в стандартных условиях. Сварная конструкция устройства имет высококачественную салиниковую коробку без содержания асбеста, конструкция седла полностью из стеллита. Модель 38 предусматривает фланцы для пара - 3" (Ду 80), для воды 1" - 11/2" (Ду 25-40), конструкция диск-штока - несбалансированная. Модель 48: фланцы для пара - 4" (Ду 100), для воды - 11/2" - 2"- 3"(Ду 40-50-80), конструкция диск-штока - полусбалансированная.

Применение:

  • охлаждение технологического пара или газа;
  • пароохладители котлов;
  • пароперегреватели котлов;
  • пар отбора из турбины и редуктор давления.

Характеристики и преимущества:

  •     Конструктивные особенности;
  •     Сварная конструкция;
  •     Высококачественная сальниковая коробка без содержания асбеста;
  •     Изменяемый тип форсунки;
  •     Имеется широкий диапазон характеристик Cv (Kv);
  •     Имеются специальные комбинации форсунок;
  •     Не / Полу - сбалансированное внутреннее оборудование для выбора экономичного привода;
  •     Имеется выбор пневматических приводов Narvik;
  •     Класс давлений и присоединения - ASME/ ANSI B16.34 классом от 150 до 1500 - EN 1092 классом от Ру от 25 до 250/Соединения сваркой встык по ANSI B16.25 или DIN 2559;
  •     Материалы - ASTM SA 105 / SA 106 Gr.B или SA 182 F11 / SA 335 P11 - P250GH / P235GH TC2 или 1.7335, другие материалы по запросу.

  Технические характеристики:

  • Размер :  Пар 3” (Ду 80);
  • Вода 1”-1½“ (Ду 25-40);
  • Пар 4” (Ду 100);
  • Воду 1½”-2”-3” (Ду 40-50-80).

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Probe Style, Variable Nozzle (Model 38/48) (Русский)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Std/Heavy Duty AT Temp Desuperheater IOM (Русский)



Технологические регулирующие клапаны

Probe Style, Variable Nozzle (Series 4300 Templow)

Модель 4300 разработана для точного и экономичного контроля температуры пара. Быстрое испарение воды достигается для минимизации накопления воды в трубопроводе. Корпус внутренних компонентов изготовлен из нержавеющей стали, что исключает проблемы коррозии. Прочные сопла из нержавеющей стали уменьшают износ. Установка осуществляется в прямой, вертикальный или горизонтальный трубопровод. Используются стандартные соединения: вода NPS 1 (DN 25), пар NPS 3 (DN 80).

Таблица - технические характеристики

Наименование Модель 4300
Тип клапана угловой клапан
Сложные условия эксплуатации состояние пара
Характеристика расхода равный процент, линейный
Рабочая температура высокая температура
Класс давления ASME
Класс герметичности Класс V (FCI 70-2)
Типоразмер клапана NPS 1 / DN 25, NPS 3
Стандарт типоразмера клапана NPS

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Narvik Yarway Templow model 4300 IOM (Английский)




Контрольно-измерительные приборы

электронные

Уровнемеры (устройства для определения и указателя уровня) позволяют отобразить уровень различных видов жидкостей и газообразующих сред, в сосудах и резервуарах, как открытого, так и закрытого типа.

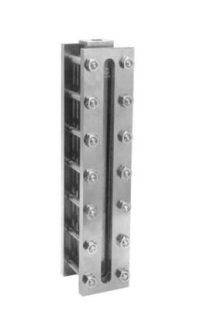

Model 17 high pressure

Производимый Компанией Narvik ассортимент продукции удовлетворяет всем требованиям, предъявляемым к уровнемерам и электронным системам указания уровня воды за счет широкого диапазона производимых моделей, различных размеров и строительных материалов, что позволяет обеспечить соответствие всем требованиям к данному виду продукции для энергетической и перерабатывающей промышленности.

Характеристики и преимущества:

  • Уровнемеры, рассчитанные на работу с высоким давлением, для установки в барабанах котлов и сосудах, рабочее давление в которых составляет до 3000 фн/кв.дюйм (210 бар), а рабочая температура доходит до 698°F (370°C).
  • Транспарантный тип (два цвета), рассчитанный на наружную, так и на внутреннюю установку
  • Смотровое окно: просмотр под прямым углом, производятся типы IP44/65 и EExd IIB T5

Классификация по давлению и соединениям:

  • - ASME/ANSI B16.34 Класс от 150 до 1500
  • - DIN 2401 Класс от PN25 до 250
  • - Фланцевые соединения по ANSI от 1/2” до 1”
  • - Фланцевые соединения по DIN DN от 15 до 25
  • - Сварное соединение «в раструб» в соответствии с ANSI B16.11
  • - Сварное соединение «в стык» в соответствии с ANSI B16.25 или DIN 2559
  • Материалы:
  • - ASTM A479 TP304 или 1.4301
  • Мехнические характеристики
  • Количество портов  :  от 5 до 21
  • Поле обзора  :   от 12 1/2“ до 48 3/8”
  • (от 314 до 1228 мм)
  • Производство в соответствии с ASME и TRD
  • Маркировка СЕ, при необходимости

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 High Pressure Level Gauge, Model 17 (Русский)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 High Pressure Level Gauge, Model 17 IOM (Русский)



Полевые и механические

Механические уровнемеры конструктивно представляют собой вставку, на которой отображаются показатели уровня, корпуса, труб-компенсаторов температурного расширения  и соединительной обвязки. Принцип работы таких устройств основан на уравновешивании давления  жидкости в резервуаре давлением столба жидкости, что способствует заполнению измерительного прибора.

Model 21 low pressure

Уровнемер Модель 21 для эксплуатации с низким давлением применяют для установки в котловых барабанах и сосудах с рабочим давлением  до 20 бар, и рабочей температурой  до +210°C. Транспарантный тип (двухцветный), подходит как для наружной, так и для внутренней установки. Смотровое окно позволяет просмотр под прямым углом и  производится в исполнении IP44/65 и взрывозащищенном EExd IIB T5.

Таблица - технические характеристики

Наименование Модель 21
Тип  уровнемер
Условия эксплуатации низкое давление
Давление до 20 бар
Принцип действия механический
Рабочая температура до 210 °С
Материал углеродистая сталь
Площадь обзора 325 мм
Присоединение

фланцевое от 15 до 20мм, сварное «в раструб» и «встык»

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Low Pressure Level Gauge, Model 21 IOM (Английский)


Model 32 medium pressure

Уровнемер Модель 32 для эксплуатации со средним давлением применяют для установки в котловых барабанах и сосудах с рабочим давлением  до 100 бар, и рабочей температурой  до +310°C.

Характеристики и преимущества:

  •  Конструктивные особенности
  •  Указатели уровня для работы со средним давлением рассчитаны на работу с паровыми котлами, резервуарами и сосудами, работающими под постоянным давлением до 1460 фн/кв.дюйм (100 бар) и с рабочей температурой до 590°F (310°C)
  • Тип остекления позволяет производить установку приборов как в закрытых помещениях, так и снаружи
  • Указатели рассчитаны на работу с жидкими углеводородами.
  • Освещение: в комплектацию входит лампа IP 65
  • Класс давления и соединения:
  •     - ASME B16.34, Класс от 150 до 600
  •     - DIN 2401, Класс от PN25 до 100
  •     - Фланцевые соединения 1/2” и 3/4” по ASME B16.5
  •     - Фланцевые соединения по DIN от DN15 до 20
  •     - Сварное раструбное соединение по ASME B16.11
  •     - Стыковое сварное соединение по ASME B16.25 или DIN 2559
  • Строительные материалы:
  •     - углеродистая сталь

Технические данные:

  • Размеры смотрового стекла :
  • Поле обзора (визуальный доступ)  :
  • 12 3/4” (325 мм)
  • Прибор изготовлен в соответствии с требованиями ASME и TRD
  • При необходимости, возможна маркировка СЕ

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Medium Pressure Level Gauge, Model 32 (Русский)

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Medium Pressure Level Gauge, Model 32 IOM (Русский)



Model 56/36

Для применения в химических и перерабатывающих системах, специально разработаны для сред высоковязкими и кристаллическими или твердыми частицами

Характеристики и преимущества::

  • Жесткая конструкция корпуса повышает эксплуатационную безопасность
  • Простая конструкция, внутренние детали быстро доступны, простота обслуживания
  • Подходит для пневматического применения, позволяет автоматизировать процессы отбора проб
  • Широкий выбор торцевых присоединений, кран легко адаптируется к Вашей системе
  • Самоочищающаяся работа плунжера позволяет избегать скопления остаточных продуктов
  • Реверсивное направление работы для закачки реагентов или жидкостей в процесс.
  • Конструкция без седла
  • Газонепроницаемое уплотнение до 64 бар
  • Подпружиненные кольцевые уплотнения

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Sampling Valves - Yarway Model 56 / Narvik Model 36 IOM (Русский)

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Yarway Samplemaster/Narvik SamplerValve Model 56/36 (Русский)



Электронные

Принцип действия электронных уровнемеров основан на преобразовании показаний внутреннего датчика электропроводности, в отображение показателей уровня на электронной шкале.

Model Electrode columns

Series 1001

Электронный указатель уровня Yarway серии 1001 - многофункциональная система сигнализации с одним зондом, разработанная для определения уровня воды в различных областях применения.

Характеристики и преимущества:

  • Разработана на базе общепринятой технологии датчика проводимости;
  • Надежность и экономичность;
  • Возможна установка датчика непосредственно на сосуд, работающий под давлением, или колонну;
  • Датчики высокого давления оснащены электродом из нержавеющей стали с паянным сварным соединением с циркониевым изолятором для применения в условиях высокого давления, высокой температуры;
  • Датчики низкого давления оснащены электродом из нержавеющей стали с резьбовым соединением с изолятором из ПТФЭ для применения в условиях низкого давления и температуры;
  • Прямая замена механических поплавковых переключателей;
  • Местная светодиодная индикация уровня воды обеспечивает резервную логическую или первичную визуальную проверку.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Yarway Series 1001, Electronic Level Indication (Английский)



Series 1002

Электронный указатель уровня Yarway серии 1002 – это многофункциональная двухзондовая электронная система сигнализации, предназначенная для определения уровня воды в различных областях применения.

Характеристики и преимущества:

  • Разработан на базе общепринятой технологии датчика проводимости;
  • Экономичность и надежность;
  • Установка датчиков датчиков непосредственно на сосуд, работающий под давлением или колонну;
  • Отдельная схема обнаружения для каждого датчика;
  • Датчики высокого давления оснащены электродом из нержавеющей стали с паянным сварным соединением с циркониевым изолятором для применения в условиях высокого давления, высокой температуры;
  • Датчики низкого давления оснащены электродом из нержавеющей стали с резьбовым соединением с изолятором из ПТФЭ для применения в условиях низкого давления и температуры;
  • Прямая замена механических поплавковых переключателей;
  • Местная светодиодная индикация уровня воды в корпусах типа 4X/IP66 обеспечивает первичную визуальную проверку.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

  Yarway Series 1002, Electronic Level Indication (Английский)



Series 1004

Электронный указатель уровня Yarway серии 1004 - передовая, многофункциональная электронная система сигнализации, имеющая от одного до четырех датчиков. Разработан для определения уровня воды в различных областях применения.

Характеристики и преимущества:

  • Спроектирован на базе общепринятой технологии датчика проводимости;
  • Надежность и экономичность;
  • Возможна установка датчиков непосредственно на сосуд, работающий под давлением, или колонну;
  • Отдельная схема обнаружения для каждого датчика;
  • Датчики высокого давления оснащены электродом из нержавеющей стали с паянным сварным соединением с циркониевым изолятором для применения в условиях высокого давления, высокой температуры;
  • Датчики низкого давления оснащены электродом из нержавеющей стали с резьбовым соединением с изолятором из ПТФЭ для применения в условиях низкого давления и температуры;
  • Прямая замена механических поплавковых переключателей;
  • Местная светодиодная индикация уровня воды в корпусах типа 4X/IP66 обеспечивает резервную логическую и первичную визуальную проверку.

  Yarway Series 1004, Electronic Level Indication (Английский)



Series 2000

Электронный указатель уровня Yarway серии 2000 - многофункциональная пятизондовая система и система уровня выше электронной системы сигнализации, предназначенная для определения уровня воды в различных областях применения с высоким или низким давлением.

Характеристики и преимущества:

  • Разработан на базе общепринятой технологии датчика проводимости;
  • Надежность и экономичность;
  • Возможна установка датчиков непосредственно на сосуд, работающий под давлением, или колонну;
  • Отдельная схема обнаружения для каждого датчика позволяет выбрать выход реле для сигналов тревоги или отключений;
  • Датчики высокого давления оснащены электродом из нержавеющей стали с паянным сварным соединением с циркониевым изолятором для применения в условиях высокого давления, высокой температуры;
  • Датчики низкого давления оснащены электродом из нержавеющей стали с резьбовым соединением с изолятором из ПТФЭ для применения в условиях низкого давления и температуры;
  • Возможен выбор и расположение датчиков для указания уровня жидкости с необходимым интервалом;
  • Изготовляемые на заказ колонны обеспечивают точную индикацию;
  • Местная светодиодная индикация уровня воды в корпусах типа 4X/IP66 обеспечивает первичную визуальную проверку.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 ELG Series 2000 (Английский)



Series 3000

Электронный указатель уровня Yarway серии 3000 - передовая, многофункциональная пятизондовая система и система уровня выше электронной системы сигнализации, разработанная для определения уровня воды в различных областях применения с высоким или низким давлением.

Характеристики и преимущества:

  • Обновленная внутренняя диагностика сбоев часов, источника питания и уровня;
  • На базе общепринятой технологии датчика проводимости;
  • Надежность и экономичность;
  • Возможна установка датчиков непосредственно на сосуд, работающий под давлением, или колонну;
  • Отдельная схема обнаружения для каждого датчика позволяет выбрать выход реле для сигналов тревоги или отключений;
  • Датчики высокого давления оснащены электродом из нержавеющей стали с паянным сварным соединением с циркониевым изолятором для применения в условиях высокого давления, высокой температуры;
  • Датчики низкого давления оснащены электродом из нержавеющей стали с резьбовым соединением с изолятором из ПТФЭ для применения в условиях низкого давления и температуры;
  • Возможен выбор и расположение датчиков для указания уровня жидкости с необходимым интервалом;
  • Изготовляемые на заказ колонны обеспечивают точную индикацию;
  • Местная светодиодная индикация уровня воды в корпусах типа 4X/IP66 D&V обеспечивает первичную визуальную проверку.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 ELG Series 3000 (Английский)



Series 4000

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 ELG Series 4000 (Английский)





Предохранительные клапаны

Фильтры и сетчатые фильтры

Model 51

Фильтры для эксплуатации в условиях высокого давления произведены методом объемной штамповки из кованой углеродистой стали ASTMSA 105 (C21), что обеспечивает особую прочность и надежность конструкции. Фильтрующий элемент изготовлен «TRISLOT Systems» из нержавеющей стали AISI 316L/1.4404, номинальный диаметр ячейки сетки фильтра 100 мкм (по запросу доступен диаметр 400 мкм). Для облегчения разборки прокладка фильтра снабжена резьбовым отверстием М8. Если требуется продувочное присоединение, то к этой прокладке может быть приварена труба диаметром ½”. Фильтры применяются для фильтрации воды, используемой в пароохладителях серий A.T.-Temp, A.T.S.A.-Temp, S.U.-Temp, Que-Temp и Ven-Temp.

Характеристики и преимущества:

  • Максимальная рабочая температура — +425 °C;
  • Диапазон номинальных диаметров — от 25 до 80 мм;
  • Корпус и крышка фильтра изготовлены из кованой углеродистой стали ASTMSA105 (эквивалент C21/1.0432), уплотнение — из нержавеющей стали/графита, фильтрующий элемент, прокладка и направляющее кольцо (поставляются как одна сваренная запасная часть) — из нержавеющей стали AISI 316L (эквивалент — 1.4404).;
  • Кованый корпус и крышка поставляются с сертификатом материалов в соответствии с EN 10204-3.1;
  • Все фильтры подвергаются гидростатическим испытаниям и сертифицированы в соответствии с EN 10204-3.1., другие специальные испытания могут проводиться по запросу;
  • Класс давления и соединения: ASME/ANSI B16.34 Class 900–2500; EN 12516 PN160–PN400;
  • Фланцевые присоединения по ANSIв диапазоне от 1” до 3”;
  • Фланцевые присоединения по EN 1092-1 DN25–80;
  • Сварные присоединения в раструб по ANSIB16.11;
  • Сварные присоединения встык по ANSIB16.25 или EN-ISO 9692.

РУКОВОДСТВА ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

 Forged high pressure Y-strainer, model 51 IOM (Английский)

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Forged high pressure Y-strainer, model 51 (Английский)


Конденсатоотводчики

Конденсатоотводчики – это устройства, предназначенные для отвода конденсата при подаче пара, до тех пор, пока пар не отдал свое тепло при конденсации в воду. Конденсатоотводчики используются везде, где используется пар и находят применение от мелких предприятий – прачечных и ателье (количеством несколько штук) до нефтеперерабатывающих заводов и химических комбинатов (10–15 тыс. конденсатоотводчиков). Крупными потребителями данной продукции также являются бумажные фабрики, сталелитейные и текстильные заводы, предприятия пищевой промышленности, а также жилищные комплексы с системами центрального отопления.

Yarway предлагает предприятиям энергетики, нефтехимической и нефтеперерабатывающей промышленности динамические и статические конденсатоотводчики, предназначенные для утилизации пара высокого и среднего давления. Yarway - лидер рынка динамических конденсатоотводчиков, специализируется на поставке не требующих сложного обслуживания встраиваемых в линию сменных систем удаления конденсата, позволяющих значительно снизить эксплуатационные расходы заказчика.



Термостатические

Ассортимент производителя Yarway имеет большой выбор термостатических конденсатоотводчиков для практически любых видов применения.

Series 151/152

Технологический термостатический конденсатоотводчик Yarway Series 151/152 идеально подходит для использования на трубопроводах, змеевиках или теплообменниках, баках или резервуара, предназначенных для нагрева жидкостей.

Характеристики и преимущества:

  • Простая конструкция;
  • Простота обслуживания после установки;
  • Превосходная возможность обработки воздуха;
  • Нормально закрытая работающая под давлением конструкция;
  • Клапан и седло из упрочненной нержавеющей стали;
  • Стойкость к перегреву;
  • Эффективное удаление воздуха без образования конденсата;
  • Герметичное закрытие под действием пара;
  • Компактные и легкие.

Таблица - технические характеристики

Наименование Серия 151
Тип

конденсатоотводчик

Давление 0,07-21 бар
Принцип действия термостатический
Рабочая температура до 260 °С
Присоединение резьбовое
Диаметр

20 мм

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Thermostatic Steam Traps-Series 151-152 (Английский)

Series 29 Disc Traps

Термостатический конденсатоотводчик Yarway Series 29 обладает всеми преимуществами дисковых устройств - они компактны, просты в установке, обладают возможностью самодренажа и не подвержены гидроударам или замораживанию. Полностью изготовлены из нержавеющей стали, состоят всего лишь из трех частей: корпуса, крышки и диска. Рекомендуется устанавливать для систем с открытым сливом, где конденсатоотводчик могут легко монтироваться на трубопроводе. Проверенный временем термодинамический принцип конденсатоотводчиков серии 29 делает их высокоэффективными. Поскольку конеднсатоотводчик закрывается при испарении конденсата, острый пар при нормальной работе не расходуется. Конденсатоотводчик дискового типа с отличной производительностью для достижения оптимального дренажа.

Характеристики и преимущества:

  • Универсальная конструкция дискового типа;
  • Корпус из нержавеющей стали для более длительного срока службы и большей надежности;
  • В качестве опции для дополнительной экономии энергии имеется колпачок для защиты от непогоды.

Таблица - технические характеристики

Наименование Серия 29
Тип

конденсатоотводчик

Давление 0,27–21 бар
Принцип действия термостатический
Рабочая температура до 400 °C
Присоединение резьбовое
Диаметр

10-25 мм

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 High Pressure Steam Traps-Series 29 (Английский)


Термодинамические

Series 40/40D

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Thermodynamic Lever Steam Traps-Series 40-40D (Английский)

Series 460/515

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 High Pressure Steam Traps-Series 460-515 (Английский)


Нетермодинамические

Series 711/721 Disc Traps

Конденсатоотводчики серии 711/721 Unibody Plus разработаны для небольших нагрузок, таких, как каплесбор и дренаж турбин. Они полностью обновляемые, энергоэффективные и легкопроверяемые.

Корпус проходной. Конструкция конденсатоотводчиков серии 721 содержит встроенный фильтр Y-образной формы и продувочный клапан. Обновляющие капсулы можно ставить без демонтажа конденсатоотводчиков с линии. Стандартная капсула работает при давлении до 450 psig (31 бар). Капсула HP разработана для 150–650 psig (10,3–45 бар) и выдерживает низкие нагрузки в условиях эксплуатации при перегреве.

Характеристики и преимущества:

  • Нормально открытый;
  • Установка — горизонтальная или вертикальная;
  • Быстрый отвод конденсата;
  • Легкая проверка производительности;
  • Отсутствие необходимости демонтажа перед внедрением (приваркой) в линию трубопровода;
  • Корпус из кованой стали с низким содержанием углерода;
  • Сменные капсулы;
  • Концепция цельного корпуса.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Thermodynamic Disc Traps-Series 711-721 (Английский)


Термодинамические

Series 731/741


ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Thermodynamic variable orifice traps Series 731/741 (Английский)


Термостатические

Series 751/761

Термостатические конденсатоотводчики серии 751/761 доступны в двух исполнениях корпуса и с тремя термоэлементами. Корпус конденсатоотводчики серии 751 прямолинейной формы. Конструкция КО серии 761 содержит прямолинейный корпус, встроенный фильтр Y-образной формы и продувочный клапан. Термоэлементы в конденсатоотводчиках серий 751/761-5, -40 рассчитаны на давление 300 psi (20,7 бар), в сериях 751/761-HP — 600 psi (41,4 бар), однако для оптимального срока рекомендуется использовать их при давлении 450 psi (31 бар). Термоэлементы доступны для обновления в заводской сборке.

Корпус изготовлен из хром-молибденовой стали с низким содержанием углерода. Внутренние детали (фильтр, клапан) выполнены из нержавеющей стали. Максимальная рабочая температура — 400 °C. Рабочее давление — 21 бар, для серий 751/761-HP — 41 бар. Пропускная способность 317,5 кг/ч, для серии 751/761-HP — 408 кг/ч.

Характеристики и преимущества:

  • Легкость проверки рабочего цикла;
  • Стойкость к гидроударам, замерзанию и перегреву;
  • Встроенные обратный клапан и фильтр;
  • Клапан и седло из закаленной нержавеющей стали;
  • Возможность монтирования в любом положении.

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 Thermostatic Steam Traps Series 751-761 (Английский)


Термодинамические

Series C250/C260

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 High Pressure Steal Traps-Series C-250 and C-260 (Английский)


Series C500/C546

ЛИСТЫ ТЕХНИЧЕСКИХ ДАННЫХ

 High Pressure Steam Traps-Series C-500 and 546 (Английский)


За получением технической консультации и технико-коммерческого предложений на оборудование Narvik-Yarway обращайтесь в офис ЗАО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru.

Для оперативной замены отработавшего оборудования или по вопросам поставки запасных частей оборудования Narvik-Yarway убедительно просим присылать запрос с фотографиями шильдиков продукции либо переписанную информацию с шильдика изделия либо паспорт, выданный с поставкой. Только информация с серийным номером изделия позволит правильно осуществить подбор в случае замены.

Для оперативного подбора оборудования Narvik-Yarway просим Вас использовать фирменные опросные листы:

   Опросный лист для подбора пневмопривода.doc

   Опросный лист для подбора клапана. doc

   Опросный лист для подбора арматуры. doc
