KUNKLE & Cash

Kunkle & Cash предлагает производителям промышленного оборудования широкий ассортимент предохранительных клапанов, регуляторов давления и устройств контроля давления, предназначенных для оборудования, работающего с жидкостями, парами, газами и криогенными средами.

Приобретая продукцию Kunkle, Вы получаете лучшее решение, для применения в условиях очень низких или очень высоких температур, вакуума или высокого давления с использованием пара, воздуха, газа или жидкости. Технический опыт и надёжность производства обеспечивают гарантированное качество и снижение эксплуатационных затрат стандартных изделий и арматуры специального назначения. Клапаны Kunkle сертифицированы на соответствие требованиям различных мировых стандартов, таких как ASME, PED, CRN, TU и Китая, а также требованиям внутренних технических условий изготовителей.

Кроме преимуществ, связанных с широким выбором продукции, производители промышленного оборудования, сотрудничая с нами, получают всестороннюю поддержку нашей технической службы в реализации конкретных проектов.


Предохранительные клапаны

Предохранительные клапаны Kunkle разработаны для эффективных мер, связанных с предотвращением превышения давления в промышленном оборудовании и обеспечения защиты вниз по потоку. Устройство устанавливается в соответствии с требованиями норм ASME для котлов и сосудов под давлением, в тех случаях, когда это применимо.

Предохранительный сбросный клапан модели 215V/337 используется для вакуумных систем и выполнен по стандарту ASME Раздел VIII для воздуха/газа. Особенностью модели 215V, является уплотнение колпачка для эксплуатации в вакууме, модели 337 – подъемное устройство штифтового типа для простого ручного испытания. Давление и температура для клапана модели 215V: 2-дюймовый HG 29-дюймовый HG от -20 ° до 400 ° F, модели 337: от 1 до 60 фунтов на квадратный дюйм от -20 ° до 406 ° F.

Технические характеристики предохранительного клапана модели 215V/337:
  • Models 215V, 337 Model 337 is ASME Section VIII, Air/Gas vacuum, ‘UV’ National Board Certified, Safety Valves;
  • Увеличенный размер сопла и плоская бронзовая полость обеспечивают высокую производительность и облегчает очищение клапана;
  • Предохранительное кольцо позволяет легко регулировать клапан;
  • Уплотнительное седловое кольцо предотвращает утечку, снижает эксплуатационные затраты, обеспечивает несколько циклов герметичности;
  • Шариковые подшипники между диском и пружиной корректирует смещения и компенсирует растяжение пружины.

Применение предохранительного клапана модели 215V/337:

  • Обеспечение защиты от низкого до среднего давления воздуходувки большого объема, компрессоров и пневматических транспортных систем;
  • Массовые перевозки прицепов/оборудования;
  • Легкие мерные резервуары;
  • Защита вакуумных насосов больших объемов и систем транспортировки;
  • Опции: SS отделка (сопло и диск) (вариация 03).

 Технические листы предохранительного клапана модели 215V/315.pdf

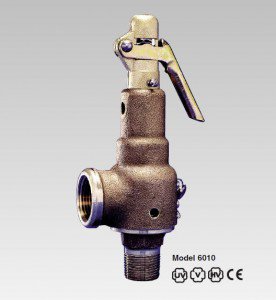

Предохранительный сбросный клапан модели 6000 изготовлен из высокопрочного бронзового литья, имеет седла с улучшенной герметичностью, оборудованные уплотнительным кольцом, что исключает утечки при большом количестве циклов. Двойные регулирующие кольца способствуют простой регулировки для точного открытия с минимальной подготовкой к открытию или закипанием и точным контролем сброса. На сопле клапана установлен широкий шестигранник, образующий зазор для простой установки.

Клапан Kunkle Valve серии 6000 изготовлен по стандарту ASME раздел I и VIII для пара - код V и UV; раздел VIII для воздуха/газа - код UV, сертифицированные Национальным советом США, включая модели, выполненные по стандарту ASME раздел IV, для пара - код HV. Устройство сертифицировано согласно Директиве PED (по оборудованию, работающему под давлением) для неопасного газа.

Технические характеристики предохранительного клапана модели 6000:

  • Series 6000 ASME Section I and VIII, Steam, ‘V’ and ‘UV’, ASME Section VIII, Air/Gas ‘UV’ National Board Certified;
  • Предохранительное кольцо позволяет легко регулировать клапан;
  • Уплотнительное седловое кольцо предотвращает утечку, снижает эксплутационные затраты, обеспечивает несколько циклов герметичности;
  • Шариковые подшипники между диском и пружиной кореектирует смещения и компенсирует растяжение пружины.
Применение предохранительного клапана модели 6000:
  • Паровые котлы и генераторы;
  • Воздушные/газовые компрессоры - поршневой или роторный - переносной или стационарный, промежуточные охладители и дополнительные охладители;
  • Сосуды под давлением - содержащие пар, воздух или неопасные газы, в том числе резервуары, ресиверы, стерилизаторы и автоклавы;
  • Редукционные станции - защита от сброса и низкого давления системы.

 Технические листы предохранительного клапана модели 6000.pdf

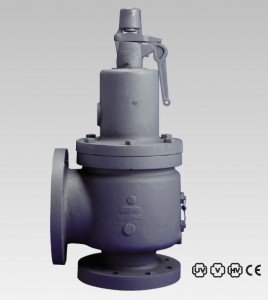

Предохранительный сбросный клапан модели 6252/6254 имеет высококачественную и высокопрочную чугунную конструкцию с полусоплом, запорным механизмом-тримом и стальным нержавеющим диском. Для простоты технического обслуживания крышка имеет конструкцию с болтовым креплением.

Предохранительные клапаны Kunkle модели 6252/6254 выполнены по стандарту ASME раздел I и раздел VIII для воздуха, пара и газа - код UV, сертифицированы Национальным советом США, включая модель 6254, выполненную по стандарту ASME раздел IV - код HV, сертифицированы согласно Директиве PED (по оборудованию, работающему под давлением) для неопасных газов.

Технические характеристики предохранительного клапана модели 6252/6254:

  • Model 6252 ASME Section I Steam and ASME Section VIII, Air, Steam and Gas ‘UV’ National Board Certified. Model 6254 ASME Section IV ‘HV’, National Board Certified;
  • Сконструирован из высопрочного чугуна, вся проточная часть выполнена из нержавеющей стали;
  • Крышка на болтах обспечивает легкость обслуживания;
  • Сдвоенное предохранительные кольца позволяют легко регулировать клапан;
  • Каждый клапан испытан на давление настройки, продувки и утечек;
  • Настроенный клапан опломбирован в целях предотвращения взлома или перенастройки.
Применение предохранительного клапана модели 6252/6254:
  • Паровые котлы и генераторы;
  • Станции понижения давления;
  • Воздушные/газовые компрессоры - поршневые или поворотные;
  • Сосуды под давлением, в том числе резервуары, ресиверы, промежуточные охладители, масляные/газовые сепараторы, трубы.

 Технические листы предохранительного клапана модели 6252.pdf

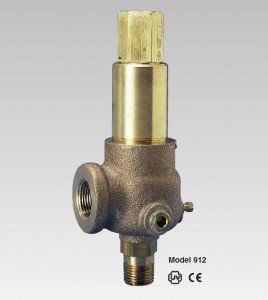

Предохранительный сбросный клапан 912-913-918-919 имеет высокопрочный корпус с крышкой, изготовленный из бронзы и латуни. Модели 918/919 обладают высочайшей производительностью герметичности. Каждый клапан прошёл испытания и контроль, на заданное давление и утечки.

Технические характеристики предохранительного клапана модели 912-913-918-919:

  • Models 912, 913, 918, 919 ASME Section VIII, Steam/Air/Gas/Liquid, ‘UV’ National Board Certified. Also available for Vacuum Service;
  • Мягкое седловое уплотнение;
  • Верхняя крышка на резьбе обеспечивает легкий контроль за установкой;
  • Предохранительное кольцо позволяет легко регулировать клапан;
  • Поворотная конструкция диска предотвращает смещение и снижает трение;
  • Полнотелый корпус клапана обеспечивает высокую производительность;
  • Сварная конструкция клапана на выходе в водопровод обеспечивает 100% герметичность.
Применение предохранительного клапана модели 912-913-918-919:
  • Воздушные/газовые компрессоры - промежуточные холодильники, дополнительные охладители;
  • Сосуды/системы высокого давления , заполненные жидкостью - ASME Раздел VIII (UV);
  • Сосуды под давлением - содержащие газ, воздух, жидкости или пар. В том числе резервуары и ресиверы;
  • Вакуумные системы в том числе насосы, резервуары и оборудование;
  • Дополнительные материалы для низких температур - криогенные применения;
  • Масляные / газовые сепараторы;
  • Понижение избыточного давления и защита насосов, резервуаров, труб и гидравлических систем;
  • Обходное освобождение или регулирование давления.

 Технические листы предохранительного клапана модели 912-913-918-919.pdf

За получением технической консультации и технико-коммерческого предложений на оборудование KUNKLE & Cash обращайтесь в офис ЗАО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru.

Для оперативной замены отработавшего оборудования или по вопросам поставки запасных частей оборудования KUNKLE & Cash убедительно просим присылать запрос с фотографиями шильдиков продукции либо переписанную информацию с шильдика изделия либо паспорт, выданный с поставкой. Только информация с серийным номером изделия позволит правильно осуществить подбор в случае замены.

Для оперативного подбора оборудования KUNKLE & Cash просим Вас использовать фирменные опросные листы:

 Опросный лист для подбора предохранительного клапана.doc
