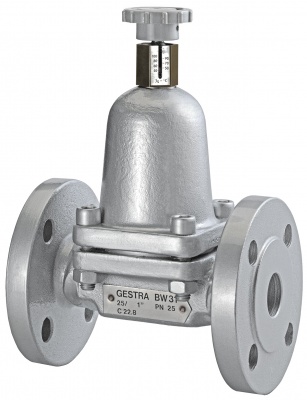

Регуляторы температуры теплоносителя в обратных трубопроводах BW CA


Характеристики серии BW
  • Пропорциональный регулятор прямого действия для поддержания постоянной температуры теплоносителя в обратных трубопроводах.
  • Применяются для регулирования больших систем отопления и систем спутникового обогрева; или для поддержания постоянной температуры теплоносителя на выходе из теплообменных аппаратов (моечные ванны, гальванические и химические ванны).
  • Данные клапаны обеспечивают равномерное распределение теплоносителя по всей системе и автоматически балансируют большие системы.
  • Проходной корпус с разгруженным затвором. Температура закрытия клапана устанавливается на заводе-изготовителе.
  • Клапаны с внешней настроечной головкой по запросу.
Область применения
BW 31 для горячей воды
BW 31 A для термальных масел
Технические характеристики
BW 31 PN 40
Материал 1.0460 (P250GH / С 22.8) / ASTM A105
Размер (DN) 15, 20, 25
Тип присоединения Фланцы по EN PN 40
Макс. раб. давление МРД [бар] 40 37.3 30.2 25.8 23.1
Макс. температура на входе МРТ [С] 20 100 200 300 400
BW 31 PN 25
Материал 1.0460 (P250GH / С 22.8) / ASTM A105
Размер (DN) 40
Тип присоединения Фланцы по EN PN 25
Макс. раб. давление МРД [бар] 25 23.3 19.4 16.1 14.4
Макс. температура на входе МРТ [С] 20 100 200 300 400
BW 31 A PN 40
Материал 1.0460 (P250GH / С 22.8) / ASTM A105
Размер (DN) 15, 20, 25
Тип присоединения Фланцы по EN PN 40
Макс. раб. давление МРД [бар] 40 37.3 30.2 25.8 23.1
Макс. температура на входе МРТ [С] 20 100 200 300 400
BW 31 A PN 25
Материал 1.0460 (P250GH / С 22.8) / ASTM A105
Размер (DN) 40
Тип присоединения Фланцы по EN PN 25
Макс. раб. давление МРД [бар] 25 23.3 19.4 16.1 23.1
Макс. температура на входе МРТ [С] 20 100 200 300 400

Максимально допустимый перепад давления (давление на входе минус давление на выходе) dpмакс [бар] - 6.



Типы присоединений и строительные длины

Тип Тип присоединения Строительная длина L [мм]
DN 15 DN 20 DN 25 DN 40
½’’ ¾’’ 1’’ 1½’’
BW 31 Фланцы EN PN 25 150 150 160 200
Фланцы ASME 150 150 150 160 200
Резьбовые муфты 95 95 95 -
BW 31A Фланцы EN PN 25 150 150 160 200
Фланцы ASME 150 150 150 160 200
Резьбовые муфты 95 95 95 -


Диапазон регулирования температур закрытия (без внешней настроечной головки)

Тип Диапазон регулирования
DN 15 мм DN 20 мм DN 25 мм DN 40 мм
½“ ¾“ 1“ 1 ½“
BW 31 60 С – 130 С 40 С – 115 С 40 С – 115 С 50 С – 110 С
BW 31A 120 С – 270 С 100 С – 280 С 100 С – 280 С 100 С – 270 С


Диапазон регулирования температур закрытия (с внешней настроечной головки)

Тип Диапазон регулирования
DN 15 мм DN 20 мм DN 25 мм DN 40 мм
½“ ¾“ 1“ 1 ½“
BW 31 60 С – 130 С 40 С – 115 С 40 С – 115 С 50 С – 110 С
BW 31A 90 С – 270 С 70 С – 270 С 70 С – 270 С 70 С – 270 С

Графики пропускной способности

BW 31, DN 15 1)bw2.jpg BW 31, DN 20 и 25 1)bw3.jpg
Δt = разность температур в Кельвинах [K] между температурой закрытия (максимально допустимая температура теплоносителя, при которой клапан за-крывается) и желательной температурой возвращаемого теплоносителя. Кривая Δt = 0 К соответствует установленной величине протечки на полностью закрытом клапане.
BW 31, DN 40 1)bw4.jpg Примеры использования:bw5.jpg
