Характеристики серии MK- Высокая чувствительность.
- Высокие противодавления не влияют на работу КО.
- Автоматический отвод воздуха (КО может использоваться в качестве автоматического воздухоотводчика в паровых системах).
- Установка в любом положении (горизонтально и вертикально).
- Высокая пропускная способность даже при низких перепадах давления.
- С тандемным седлом (двойное уплотнение) для малых расходов конденсата.
- Встроенный обратный клапан.
- Внутренние части из нержавеющей стали (гофрированная мембрана из сплава Хастеллой).
- Исполнение «U» с переохлаждающей капсулой: для утилизации теплоты конденсата посредством подтопления; для снижения объёма пара вторичного вскипания.
- Дополнительная опция: встраиваемый электрод для контроля работы КО типа MK45 (подтопление конденсатом или пролет острого пара).
| MK 45-1 MK 35/31 |
С тандемным седлом (двойное уплотнение) Для малых расходов конденсата, дренажа пароспутников, дренажа трубопроводов насыщенного пара, отвода воздуха |
| MK 45-2 MK 35/32 |
С одинарным седлом Для средних расходов конденсата, дренажа пароспутников, дренажа теплообменников, отвода воздуха. |

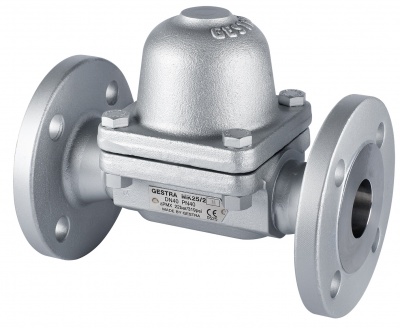

| MK 25/2 MK 25/2 S MK 35/2 S MK 35/2 S3 |
С одинарным седлом Для больших расходов конденсата, дренажа теплообменников |
| MK 36/51 MK 36/52 НЕРЖАВЕЮЩАЯ СТАЛЬ |
С тандемным седлом (двойное уплотнение) Для малых/больших расходов конденсата, дренажа пароспутников, дренажа трубопроводов насыщенного пара, для вентилирования паровых пространств и срыва вакуума. Также подходит для использования в пищевых, биологических и фармацевтических производствах |
| MK 45 A-1 MK 45 A-2 НЕРЖАВЕЮЩАЯ СТАЛЬ |
Для малых и больших расходов конденсата, дренажа пароспутников, дренажа трубопроводов насыщенного пара, отвода воздуха |
Отвод воздуха
Термостатические конденсатоотводчики типа MK с мембранным регулятором могут использоваться в качестве автоматических воздухоотводчиков.
Область применения
Термостатический конденсатоотводчик для автоматического вентилирования паровых пространств и отвода неконденсируемых газов и паровоздушной смеси из паропроводов и теплообменников. Может потребоваться мембрана специального типа.
| ХАРАКТЕРИСТИКИ ПО ДАВЛЕНИЮ/ТЕМПЕРАТУРЕ | |||||||||
| Тип | PN/Class | dp макс [бар] | Материал | Макс. давление/ температура | Материалы | ||||
| EN | ASTM | МРД [бар] | МРТ [°C] | p/T | [бар/°C] | ||||
| MK 35/31, MK 35/32 | PN 25 | 21 | 1.0460 | A105 | 25.0 | 400 | 18.6/225 | 14.4/400 | Техническое описание ENG Инструкция РУС |
| MK 45-1, MK 45-2 | PN 40 | 32 | 1.0460 | A105 | 40.0 | 450 | 27.6/300 | 13.1/450 | Техническое описание РУС Инструкция РУС |
| MK 45-1, MK 45-2 | Class 300 | 32 | 1.0460 | A105 | 51.1 | 425 | 39.8/300 | 28.8/425 | Техническое описание РУС Инструкция РУС |
| MK 35/2 S, DN 25, MK 35/2 S3, DN 25 | PN 40 | 22 | 1.0460 | A105 | 40 | 450 | 27.6/300 | 13.1/450 | Техническое описание РУС Инструкция РУС |
| MK 25/2, MK 25/2 S, DN 40,50 | PN 40 | 22 | 1.0460/ 1.0619 | A105/ A216-WCB | 40 | 450 | 27.6/300 | 13.1/450 | Техническое описание ENG Инструкция MK25 РУС Инструкция MK25S РУС |
| MK 36/51, MK 36/52 | - | 32 | 1.4301 | A182- F304² | 49.0 | 400 | 32.0/250 | 28.0/400 | Техническое описание РУС Инструкция РУС |
| MK 45 A-1, MK 45 A-2 НЕРЖ.СТАЛЬ | PN 40 | 32 | 1.4404 | A182- F316L² | 40.0 | 400 | 29.9/250 | 25.7/400 | Техническое описание РУС Инструкция РУС |
| MK 45 A-1 MK 45 А-2 НЕРЖ.СТАЛЬ | Class 300 | 32 | 1.4404 | A182- F316L² | 41.4 | 450 | 26.1/300 | 23.4/450 | Техническое описание РУС Инструкция РУС |
1) Ограничения для корпуса/крышки. Эксплуатационные требования могут ограничить использование оборудования до более низких значений давления/температуры. Для получения подробной информации по предельным значениям давления/температуры в зависимости от типа присоединения и типа регулятора смотрите соответствующее техническое описание на интересующий Вас тип конденсатоотводчика.
| ВОЗМОЖНЫЕ ТИПЫ ПРИСОЕДИНЕНИЙ И СТРОИТЕЛЬНЫЕ ДЛИНЫ В ММ | ||||||||
| Тип | Тип присоединения | Строительная длина (L) в мм | ||||||
| DN 8 ¼" | DN 10 ⅜" | DN 15 ½" | DN 20 ¾" | DN 25 1" | DN 40 1½" | DN 50 2" | ||
| MK 45-1 MK 45-2 MK 45 A-1 НЕРЖ. СТ. MK 45 A-2 НЕРЖ. СТ. MK 35/2 S3 только DN25 MK 35/2 S3 только DN25 |
Фланцы EN PN 40 Фланцы ASME 150 ¹) Фланцы ASME 300 ¹) Резьбовые муфты Муфты под сварку Концы под сварку в стык ²) |
- - - - - - |
- - - - - - |
150 150 150 95 95 200 |
150 150 150 95 95 200 |
160 160 160 95 95 200 |
- - - - - - |
- - - - - - |
| MK 35/31 MK 35/32 |
Резьбовые муфты Муфты под сварку |
- - |
70 - |
70 95 |
- - |
- - |
- - |
- - |
| MK 25/2 DN 40 – 50 MK 25/2 S DN 40 – 50 |
Фланцы EN PN 40 Фланцы ASME 150 Фланцы ASME 300 Резьбовые муфты Муфты под сварку |
- - - - - |
- - - - - |
- - - - - |
- - - - - |
- - - - - |
230 230 230 130 130 |
230 230 230 230 230 |
| MK 36/51 НЕРЖ. СТ. MK 36/52 НЕРЖ. СТ. |
Резьбовые муфты Сварные соединительные ниппели ³) Шарнирные зажимы |
65 - - |
65 - 65 |
65 150 65 |
65 - 65 |
- - 65 |
- - - |
- - - |
1) MK45 с фланцами ASME и строительной длиной 172 мм − по запросу.
2) Только MK 45.
2) Из углеродистой стали или нержавеющей стали.
