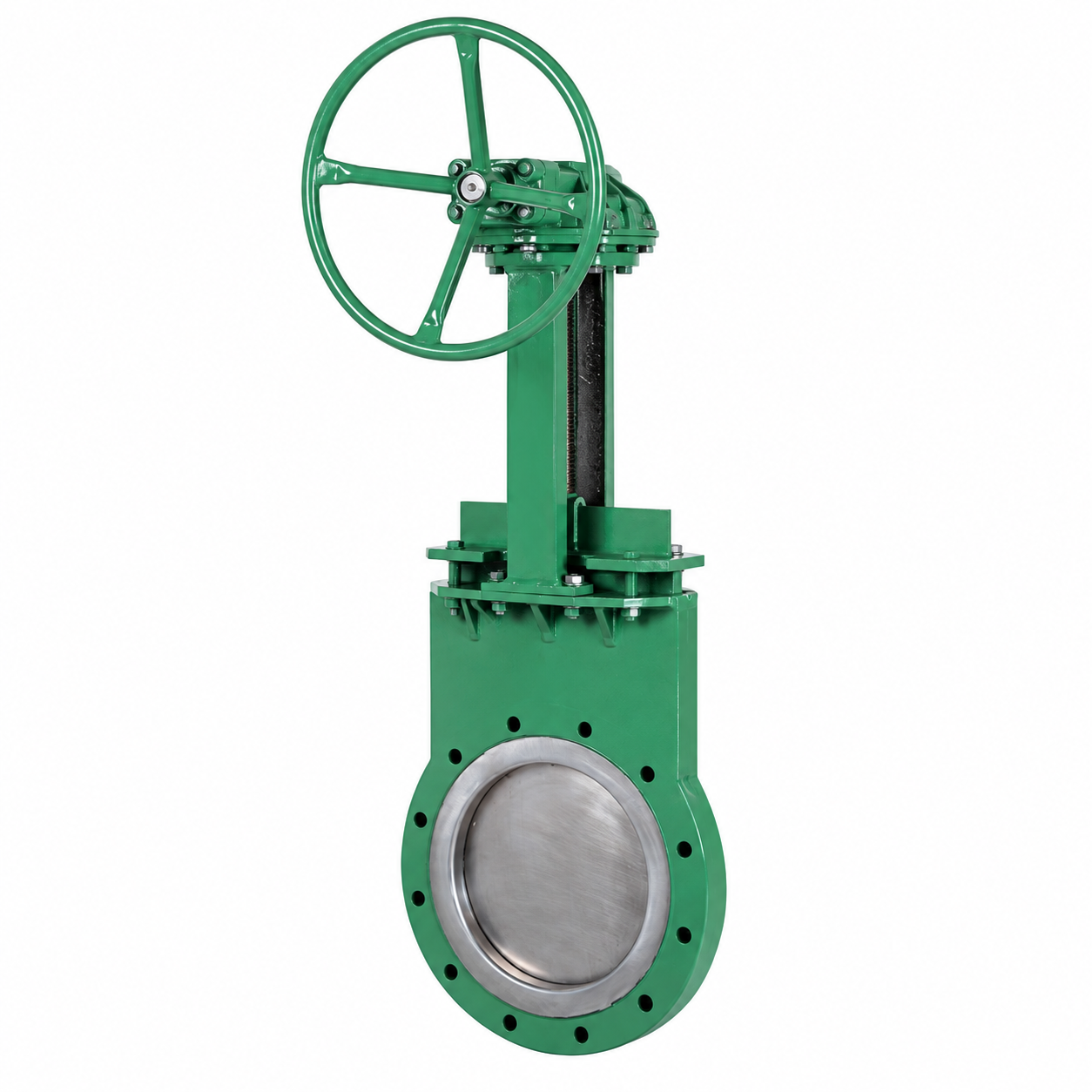

L&M Valve M145 — промышленная двунаправленная шиберно-ножевая задвижка с трехкомпонентной заменяемой полимерной футеровкой, предназначенная для работы со шламами, суспензиями, абразивными и химически активными средами.
Особенностью M145 является конструкция футеровки, которая одновременно выполняет функции седла, опоры шибера и поддержки сальникового уплотнения. Полимерные элементы поддерживают шибер по всему периметру, ограничивают его поперечное перемещение и способствуют стабильной герметизации при эксплуатации.
Задвижка обеспечивает двунаправленное перекрытие потока и может устанавливаться независимо от направления движения рабочей среды. Полнопроходная конструкция уменьшает гидравлическое сопротивление, обеспечивает свободное прохождение среды и снижает интенсивность износа внутренних элементов.
Технические характеристики
| Параметр | Значение |
| Модель | L&M Valve M145 |
| Тип | шиберно-ножевая задвижка |
| Конструкция | двунаправленная |
| Номинальный диаметр | DN 50–1500 |
| Стандартное исполнение | DN 50–600 |
| Рабочее давление | до 10 бар / 150 psi CWP |
| DN свыше 600 | исполнение по параметрам применения |
| Проточная часть | полнопроходная |
| Футеровка | трехкомпонентная, заменяемая |
| Строительная длина | MSS-SP81 |
| Присоединение | ANSI/ASME B16.5 Class 150; возможны другие исполнения |
| Герметизация | двунаправленная |
| Стандартная утечка | не более 20 см³ воды на дюйм DN в минуту при 2,8 бар |
| Управление | ручное, редукторное, пневматическое, гидравлическое, электрическое |
Для стандартного M145 документация указывает DN50–600 и 10 бар CWP; более крупные размеры вплоть до DN1500 выполняются с учетом конкретного применения.
Полимерная футеровка
Трехкомпонентная футеровка состоит из переднего элемента, заднего элемента и центральной вставки. Для различных рабочих сред доступны:
- UHMWPE — сверхвысокомолекулярный полиэтилен, до +82 °C; обладает высокой стойкостью к абразивному износу, ударным нагрузкам и воздействию химических веществ.
- Polypropylene — полипропилен, до +107 °C; устойчив к кислотам, щелочам и ряду растворителей.
- PTFE — политетрафторэтилен, до +177 °C; предназначен преимущественно для химически агрессивных сред и высоких температур.
Для специальных условий могут применяться другие материалы футеровки.
Преимущества L&M Valve M145
- двунаправленное перекрытие потока;
- заменяемая в полевых условиях футеровка;
- полнопроходная конструкция;
- отсутствие направляющих и клиньев в проточной части;
- снижение потерь давления;
- поддержка шибера по всему периметру;
- уменьшение боковых перемещений шибера;
- увеличенный ресурс сальникового уплотнения;
- возможность подбора материала футеровки под рабочую среду;
- возможность исполнения шибера и колец из специальных сплавов;
- ручное или автоматизированное управление.
Области применения
L&M Valve M145 применяется в:
- горнодобывающей и горно-обогатительной промышленности;
- системах транспортировки рудной пульпы и хвостов;
- целлюлозно-бумажной промышленности;
- энергетике;
- системах золошлакоудаления;
- очистке сточных вод;
- химической промышленности;
- системах транспортировки порошков и сыпучих материалов;
- пищевой промышленности;
- насосных и технологических установках.
Технический каталог L&M Valve M145
АО «ИРИМЭКС» осуществляет подбор и поставку задвижек L&M Valve M145 и оборудования для замены ранее установленных клапанов. Для подбора необходимо указать DN, рабочее давление, температуру, состав рабочей среды, требуемый материал футеровки и тип привода.
