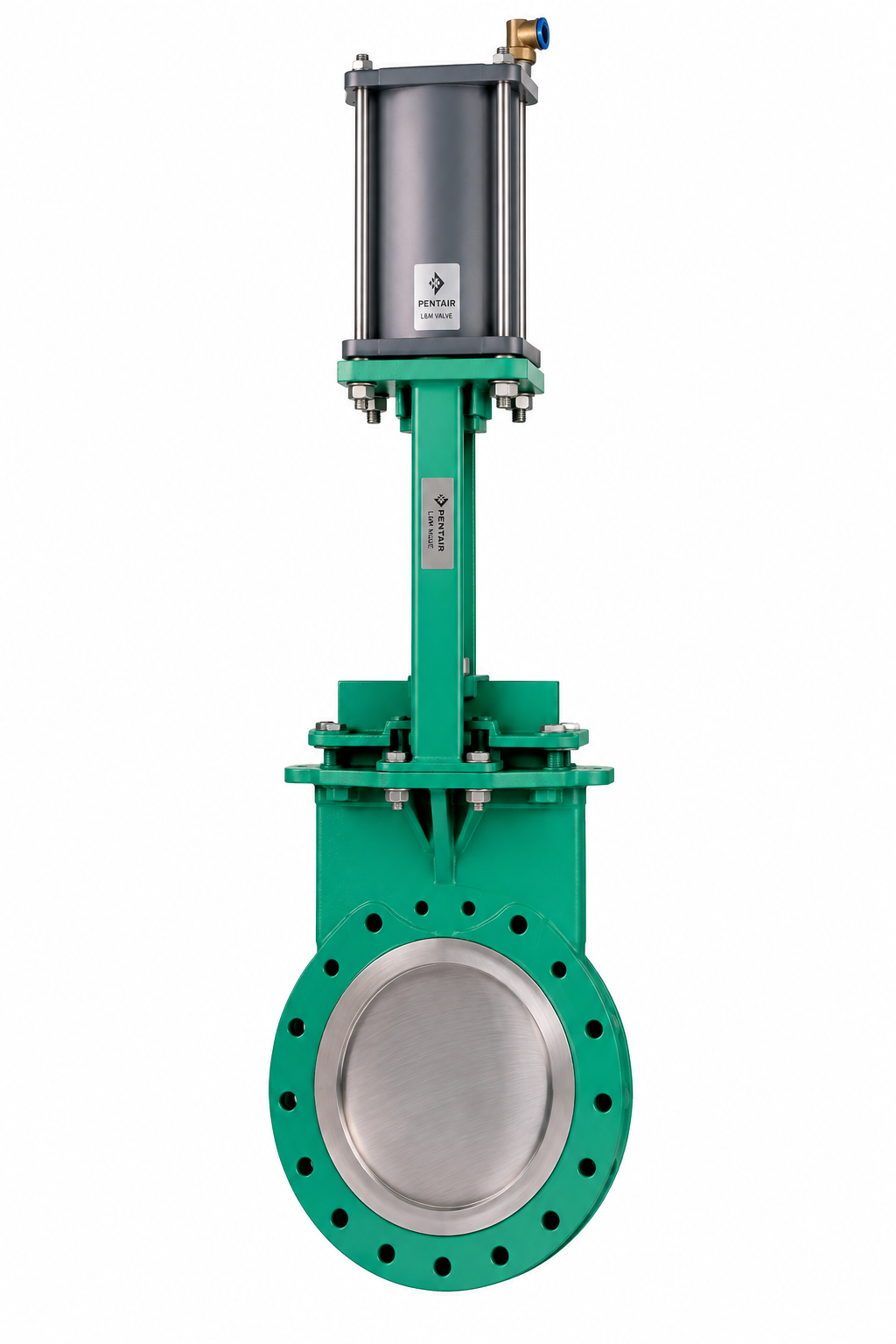

L&M Valve M345 — усиленная шиберно-ножевая задвижка с заменяемой трехкомпонентной полимерной футеровкой для тяжелых технологических процессов и систем повышенного давления.
Модель M345 предназначена для двунаправленного перекрытия потока и выпускается в нескольких исполнениях по рабочему давлению. Конструкция рассчитана на транспортировку шламов, пульп, абразивных суспензий, загрязненной воды и других сложных технологических сред.
Полнопроходное сечение позволяет снизить гидравлическое сопротивление и износ при транспортировке сред с высоким содержанием твердых частиц. Футеровка полностью поддерживает шибер, ограничивает его поперечное перемещение и одновременно участвует в формировании герметичного перекрытия.
Технические характеристики
| Параметр | Значение |
| Модель | L&M Valve M345 |
| Тип | шиберно-ножевая задвижка высокого давления |
| Диапазон размеров | DN 50–1500 |
| M345-300 | до 21 бар / 300 psi CWP |
| M345-600 | до 41 бар / 600 psi CWP |
| M345-900 | до 62 бар / 900 psi CWP |
| Направление потока | двунаправленное |
| Проточная часть | 100 % полнопроходная |
| Футеровка | трехкомпонентная заменяемая |
| Фланцевое исполнение | ASME B16.5 Class 300 или по проекту |
| Стандартная утечка | не более 20 см³/дюйм DN в минуту при 2,8 бар |
| Управление | ручное, редукторное, пневматическое, гидравлическое, электрическое |
Для M345 техническая документация прямо приводит исполнения 21, 41 и 62 бар и диапазон DN50–1500.
Особенности конструкции
M345 использует трехкомпонентную заменяемую футеровку, состоящую из передней и задней частей и центральной вставки. Футеровка выполняет функции седла, направляющей шибера и опоры сальникового узла.
Конструкция T-Lock обеспечивает надежное удержание центрального элемента футеровки при работе со средами с высоким содержанием твердых частиц. Шибер поддерживается по всему периметру, что способствует стабильной герметизации и увеличению срока службы уплотнений.
Преимущества L&M Valve M345
- рабочее давление до 62 бар в стандартных исполнениях;
- DN50–1500;
- двунаправленное перекрытие;
- трехкомпонентная сменная полимерная футеровка;
- полнопроходное сечение;
- низкое гидравлическое сопротивление;
- высокая стойкость при работе со шламами и пульпами;
- возможность ремонта и замены футеровки;
- различные типы приводов;
- возможность специального исполнения под параметры технологического процесса.
Приводы
Для M345 доступны:
- ручной маховик;
- конический редуктор;
- пневматический цилиндр;
- гидравлический цилиндр;
- пружинные исполнительные механизмы;
- электропривод;
- удлиненные штоки;
- дистанционные стойки;
- принадлежности автоматизации.
Для крупных размеров производитель рекомендует применение редукторного или автоматизированного привода.
Области применения
L&M Valve M345 применяется в:
- горнодобывающей промышленности;
- обогатительных фабриках;
- транспортировке рудных пульп;
- системах высокого давления;
- целлюлозно-бумажном производстве;
- энергетике;
- химической промышленности;
- очистке сточных вод;
- системах транспортировки порошков и сыпучих материалов;
- технологических линиях с абразивными суспензиями.
Технический каталог L&M Valve M345
АО «ИРИМЭКС» осуществляет подбор задвижек L&M Valve M345 для замены ранее установленного оборудования и для новых технологических систем. При подборе необходимо указать DN, давление, температуру, рабочую среду, концентрацию твердых частиц, материал футеровки и требуемый привод.
