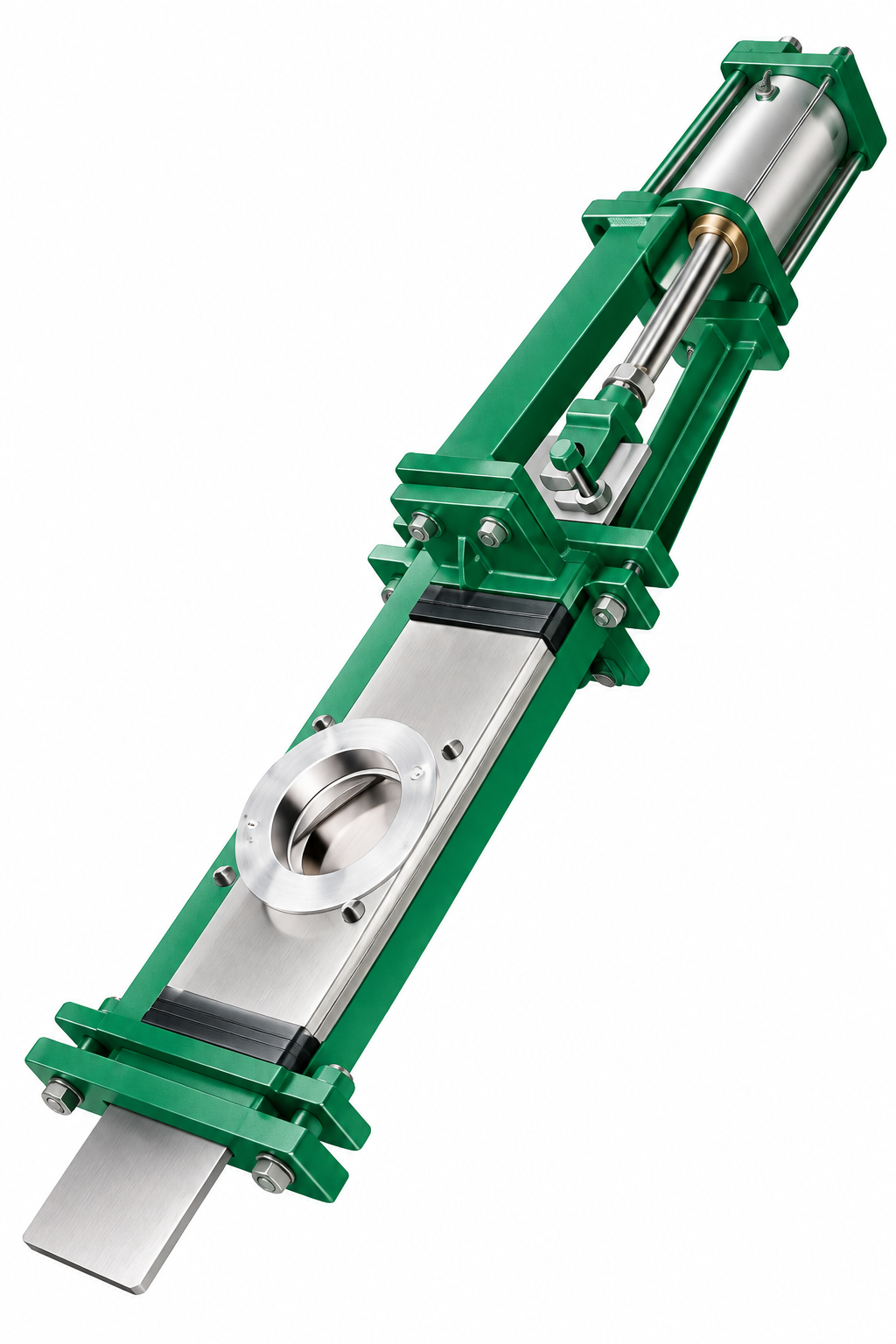

L&M Valve M202 — двунаправленная шиберная задвижка типа Slide Gate с четырехкомпонентной заменяемой полимерной футеровкой.
Конструкция M202 предназначена для надежного перекрытия технологических потоков, включая загрязненные, химически активные и абразивные среды. Основным отличием модели является четырехкомпонентная полимерная футеровка, полностью изолирующая внутреннюю часть корпуса и обеспечивающая всестороннюю поддержку шибера.
M202 имеет полнопроходную проточную часть без направляющих или клиньев, выступающих внутрь проходного сечения. Это снижает гидравлическое сопротивление и вероятность накопления продукта внутри клапана.
Технические характеристики
| Параметр | Значение |
| Модель | L&M Valve M202 |
| Тип | шиберная задвижка Slide Gate |
| Стандартный диапазон | DN 50–600 / NPS 2–24 |
| Размеры более DN600 | проектируются под конкретное применение |
| Рабочее давление | до 10 бар / 150 psi CWP |
| Направление потока | двунаправленное |
| Проточная часть | 100 % полнопроходная |
| Футеровка | четырехкомпонентная заменяемая |
| Присоединение | ANSI B16.5 Class 150 |
| Стандартная утечка | не более 40 см³/дюйм DN в минуту при 2,8 бар |
| Корпус | углеродистая сталь или материал по условиям эксплуатации |
| Управление | ручное, редукторное, пневматическое, гидравлическое, электрическое |
Четырехкомпонентная футеровка
Футеровка M202 полностью поддерживает шибер и предотвращает его нежелательное боковое перемещение. Конструкция рассчитана на замену футеровочных элементов при техническом обслуживании.
Доступны следующие основные материалы:
- UHMWPE — до +82 °C, высокая устойчивость к абразивному и ударному износу;
- Polypropylene — до +107 °C, стойкость к кислотам, щелочам и растворителям;
- PTFE — до +177 °C, высокая химическая стойкость и антиадгезионные свойства.
PTFE обладает меньшей стойкостью к механическому износу и поэтому не является предпочтительным материалом для интенсивно абразивных сред.
Преимущества L&M Valve M202
- двунаправленное перекрытие;
- четырехкомпонентная сменная футеровка;
- возможность обслуживания футеровки;
- полнопроходное сечение;
- отсутствие препятствий внутри проточной части;
- уменьшение потерь давления;
- всесторонняя поддержка шибера;
- увеличенный ресурс сальникового узла;
- возможность выбора материала футеровки;
- несколько вариантов автоматизации.
Варианты управления
M202 может комплектоваться:
- ручным маховиком;
- коническим редуктором;
- пневматическим приводом;
- гидравлическим приводом;
- пружинным цилиндром;
- электроприводом;
- блокировочными устройствами;
- удлиненными штоками;
- напольными стойками и направляющими штока.
Области применения
L&M Valve M202 может использоваться в промышленных системах с жидкими, загрязненными и химически активными средами, в том числе в:
- химической промышленности;
- целлюлозно-бумажном производстве;
- горнодобывающей промышленности;
- водоснабжении;
- очистке сточных вод;
- технологических установках;
- системах транспортировки суспензий;
- процессах, где требуется двунаправленная изоляция потока.
Технический каталог L&M Valve M202
АО «ИРИМЭКС» осуществляет подбор оборудования L&M Valve M202 для замены установленной арматуры и технологических проектов. Для корректного подбора рекомендуется предоставить модель, DN, рабочее давление, температуру, тип среды, материал футеровки и фотографию шильдика установленного оборудования.
