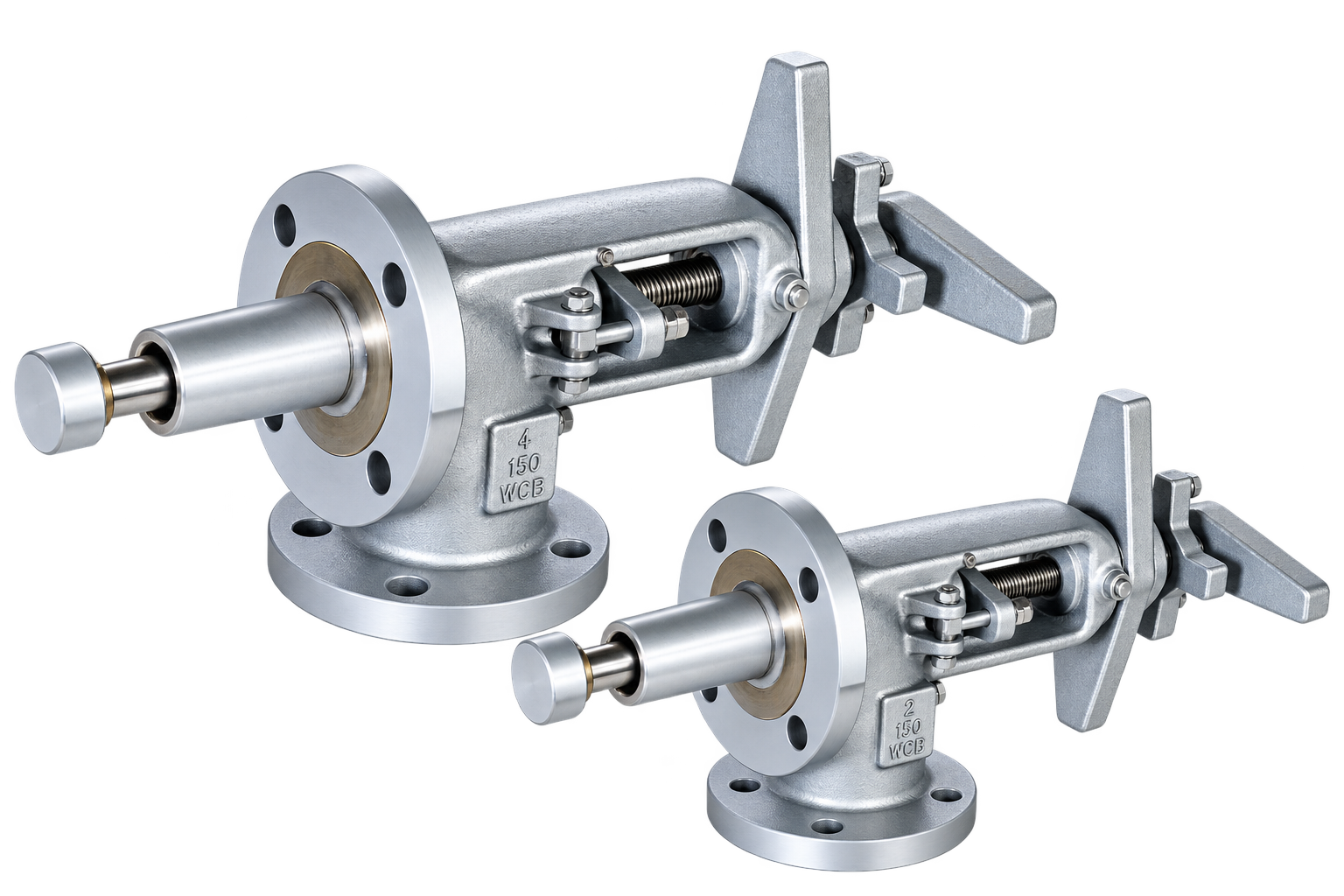

Lunkenheimer F606 — компактный дренажный запорный клапан, разработанный для тяжелых условий эксплуатации в системах глиноземного производства, добычи и переработки минерального сырья.
Главное назначение F606 — надежное перекрытие и дренирование технологических участков, где присутствуют шламы, твердые отложения и интенсивный эрозионный износ. Компактная конструкция особенно удобна при ограниченной высоте или недостатке монтажного пространства. Emerson также указывает применение F606 для дренирования полостей крупногабаритных угловых клапанов.
| Характеристика | Значение |
| Тип | компактный дренажный запорный клапан |
| Модель | Lunkenheimer F606 |
| Размер | DN 50–150 / NPS 2–6 |
| Класс давления | ASME Class 150, 300, 600 |
| Максимальная температура | до 345 °C |
| Стандарт | ASME B16.34 |
| Испытания | API 598 |
| Корпус, типовое исполнение | ASTM A216 WCB |
| Диск и седло | износостойкие, с наплавкой Stellite 6 |
Особенности конструкции
F606 имеет уменьшенные габариты по сравнению с основными угловыми клапанами серии и рассчитан на установку в местах с ограниченным пространством. Усиленная конструкция предназначена для эксплуатации при высоком эрозионном воздействии.
Рабочие поверхности диска и седла имеют Stellite 6. Возможна твердосплавная защита штока. Клапан проектируется по ASME B16.34 и испытывается согласно API 598.
Применение
F606 применяется для дренажа корпусов арматуры, аппаратов и технологических трубопроводов, транспортирующих глиноземную пульпу, шламы, суспензии и другие среды с твердыми включениями.
Скачать технический каталог "Дренажный запорный клапан Lunkenheimer F606"
