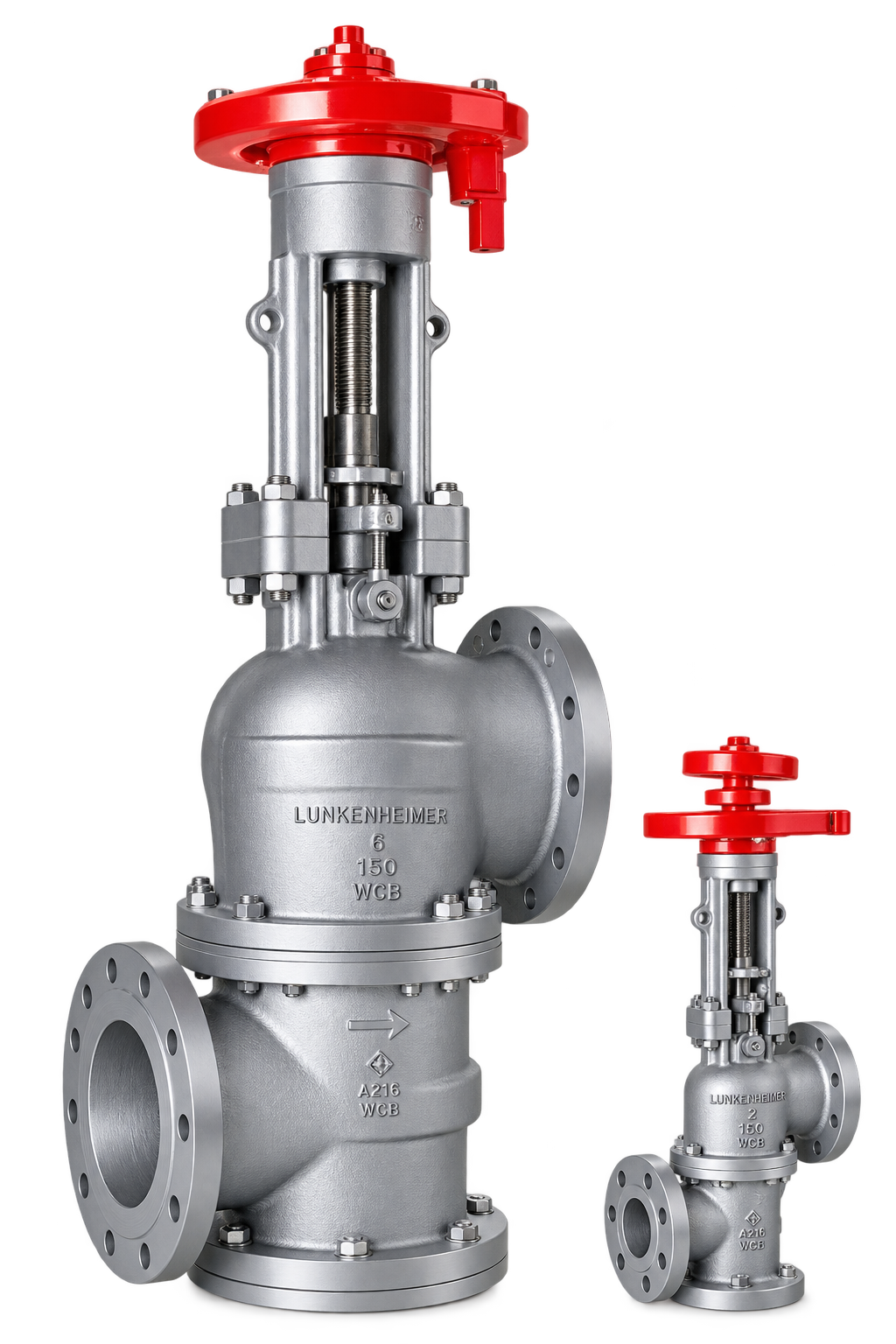

Lunkenheimer F603 — угловой запорный клапан для тяжелых условий эксплуатации, предназначенный для надежного отсечения потоков шламовых, абразивных и склонных к образованию твердых отложений рабочих сред.
Клапан разработан для горнодобывающей, горно-обогатительной промышленности и производства глинозема. Конструкция F603 позволяет удалять отложения с уплотнительных поверхностей посредством притирочного действия запорного элемента без демонтажа клапана из трубопровода. Emerson позиционирует F603 как angle isolation valve для процессов, в которых образование отложений и эрозия затрудняют надежное перекрытие потока.
| Характеристика | Значение |
| Тип | угловой запорный клапан |
| Модель | Lunkenheimer F603 |
| Номинальный размер | DN 50–600 / NPS 2–24 |
| Класс давления | ASME Class 150, 300, 600 |
| Максимальная температура | до 345 °C |
| Конструкция | угловая |
| Стандарт проектирования | ASME B16.34 |
| Испытания | API 598 |
| Типовое исполнение корпуса | ASTM A216 WCB |
| Уплотнительные поверхности | твердосплавная наплавка Stellite 6 |
| Управление | ручное / редукторное / электрическое / пневматическое / гидравлическое |
Конструктивные особенности
F603 имеет усиленную конструкцию корпуса и фланцев для тяжелых условий эксплуатации. Диск и седло в стандартном исполнении имеют наплавку Stellite 6, повышающую сопротивляемость эрозионному износу. Предусмотрена возможность восстановления уплотнительных поверхностей непосредственно на установленном клапане. Для различных технологических процессов доступны специальные внутренние покрытия, эрозионностойкие исполнения и различные варианты приводов.
Области применения
Клапан F603 применяется на линиях бокситовой и глиноземной пульпы, технологических шламов, суспензий, растворов с твердыми включениями, в системах гидрометаллургии, горной промышленности и на участках, где интенсивное образование отложений может препятствовать закрытию обычной трубопроводной арматуры.
АО «ИРИМЭКС» осуществляет подбор и поставку клапанов Lunkenheimer F603 по техническим требованиям заказчика. Для подбора рекомендуется указать DN, класс давления, рабочую температуру, состав среды, концентрацию твердых частиц и требуемый тип привода.
Скачать технический каталог "Угловой запорный клапан Lunkenheimer F603"
