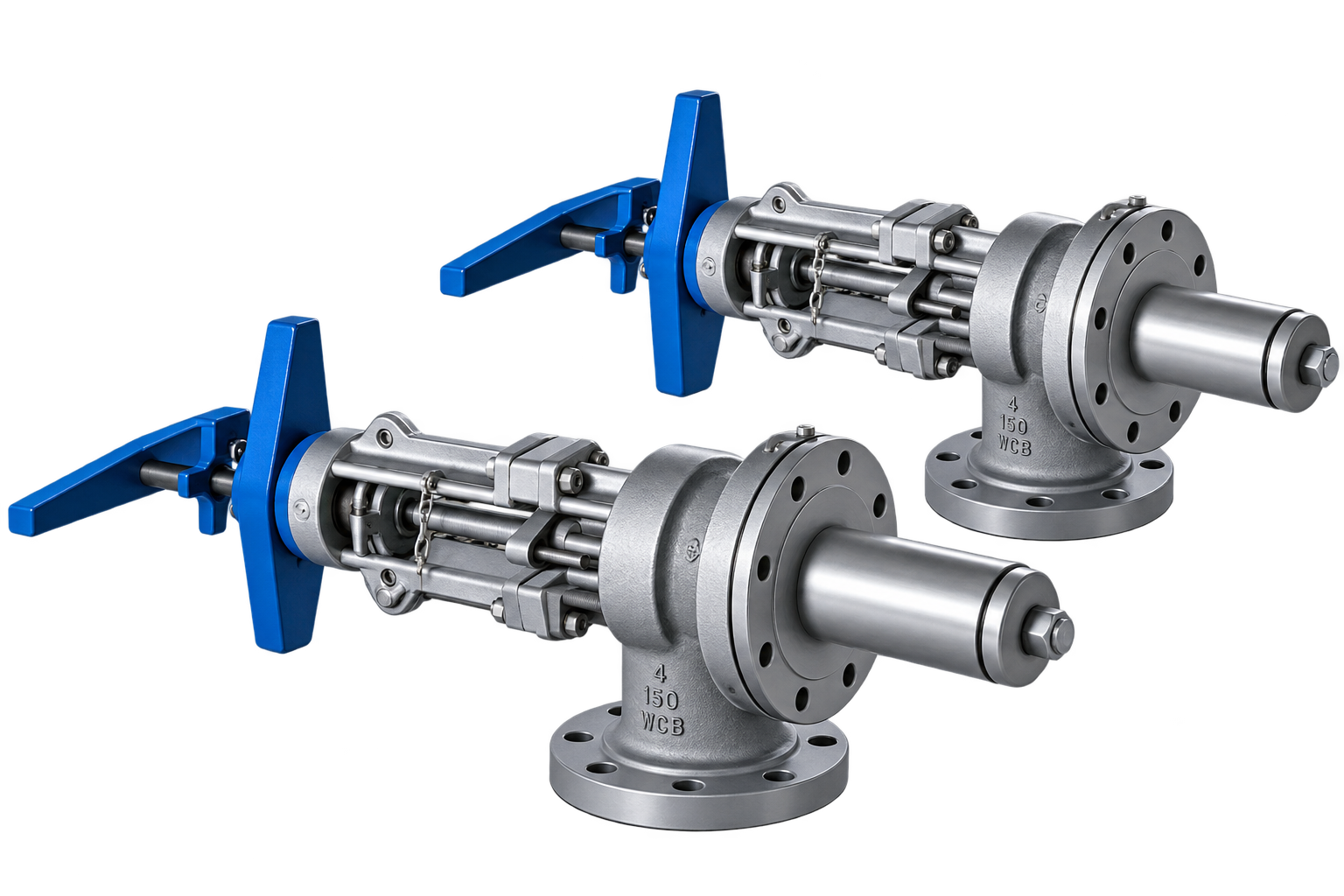

Lunkenheimer F604 — специализированный байонетный запорный клапан для тяжелых технологических процессов с высокой интенсивностью образования отложений и эрозионного износа.
Модель предназначена прежде всего для глиноземного производства, горнодобывающей и горно-обогатительной промышленности. Байонетная конструкция используется в системах с шламовыми и абразивными рабочими средами, где требуется надежное перекрытие потока даже при наличии твердых отложений.
| Характеристика | Значение |
| Тип | байонетный запорный клапан |
| Модель | Lunkenheimer F604 |
| Размер | DN 50–600 / NPS 2–24 |
| Класс давления | ASME Class 150, 300, 600 |
| Максимальная температура | до 345 °C |
| Стандарт проектирования | ASME B16.34 |
| Испытания | API 598 |
| Корпус, типовое исполнение | ASTM A216 WCB |
| Диск и седло | сталь с наплавкой Stellite 6 |
| Привод | ручной, редукторный, электрический, пневматический или гидравлический |
Конструкция
Корпус и фланцевые элементы F604 рассчитаны на тяжелые условия эксплуатации. Диск и седло имеют твердосплавную наплавку Stellite 6. Большой диаметр штока повышает жесткость конструкции, а исполнение клапана предусматривает возможность притирки уплотнительных поверхностей без снятия арматуры с линии.
В зависимости от технологической задачи доступны специальные внутренние покрытия, исполнения с повышенной устойчивостью к эрозии и коррозии, нестандартные строительные длины и различные варианты автоматизации.
Применение
F604 предназначен для пульп, технологических шламов, растворов и суспензий с высоким содержанием твердых частиц. Основные отрасли — производство глинозема, переработка минерального сырья, горнодобывающая промышленность и технологические процессы с интенсивным образованием отложений.
АО «ИРИМЭКС» осуществляет подбор Lunkenheimer F604 с учетом параметров трубопровода и рабочей среды.
Скачать технический каталог "Байонетный запорный клапан Lunkenheimer F604"
