Дисковые затворы DINANSI

 подробнее Machaon BFV-01/W
  • ручка из ковкого чугуна с зубчатым сектором;
  • корпус – чугун, уплотняющая манжета – EPDM;
  • соединение – межфланцевое;
  • максимальное рабочее давление – 16 бар (25 бар, 40 бар – под заказ);
  • рабочая температура – -15°С - +130°С.

 подробнее Machaon BFV-02/W
  • редуктор-руль со встроенным концевым выключателем;
  • корпус – чугун, уплотняющая манжета – EPDM;
  • соединение – межфланцевое;
  • максимальное рабочее давление – 16 бар (25 бар, 40 бар – под заказ);
  • рабочая температура – -15°С - +130°С.

 подробнее Machaon BFV-03/W
  • электрический мотор 220В;
  • корпус – чугун, уплотняющая манжета – EPDM;
  • соединение – межфланцевое;
  • максимальное рабочее давление – 16 бар (25 бар, 40 бар – под заказ);
  • рабочая температура – -15°С - +130°С.






Дисковый поворотный затвор Ду 40 - 1200 (1½" — 48"):
  • Machaon BFV-01/W с ручным управлением
  • Machaon BFV-02/W с редуктором-рулем
  • Machaon BFV-03/W с электроприводом Бернард



ПРИМЕНЕНИЕ
Обычное применение (водо- и теплоснабжение, пожаротушение, кондиционирование, вентиляция): горячая и холодная вода.
Промышленное применение (нефтехимическая, цементная, целлюлозно-бумажная, фармацевтическая, пищевая, металлургическая промышленности, а также водоканалы): морская вода, кислоты, щелочи, масла, газы, воздух (изготовление под заказ).

СЕРТИФИКАЦИЯ
Сертифицировано в России.
Сертификат соответствия:
№ РОСС US.АЯ77.В03612 (срок действия — до 12.04.2008).

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция: сборно-разборная с заменяемой манжетой, бесшплинтовое присоединение диска к штоку, механически-профилированный диск. Разработана по нормам ISO 5720 (серия 20). Класс герметичности — А (100% герметичности в двух направлениях).

Покрытие: корпус — эпоксидное покрытие красного цвета (гарантия — 5 лет), диск — хромированный ковкий чугун. Другие материалы конструкции и покрытия — под заказ.

Соединение: межфланцевое (фланцевое — под заказ), Ду 40-150 — PN10/16, Ду 200-300 — PN16, Ду 350-1200 — PN10. PN25, PN40 — под заказ. Стандарты — NFE 29203, BS 450, DIN 3202, ANSI B16.1-5.

Приводы:
  • ручка из ковкого чугуна GGG40: прочная, с пронумерованным зубчатым сектором;
  • редуктор-руль с визуальным подтверждением положения затвора;
  • электрический мотор 220В/380В (IP67) с ручным дублером, двумя концевыми выключателями, визуальным подтверждением положения затвора и системой защиты от перегрева двигателя;
  • пневмопривод, двустороннего действия или с возвратной пружиной.

Предусмотрена возможность комплектации механическими, индуктивными или взрывозащищенными концевыми выключателями, позиционером, возвратной пружиной, датчиками давления и температуры с выходным сигналом 4-20 мА.

ИСПЫТАНИЯ
Затворы проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют нормам NFE 29311, DIN 3230, ISO 5208.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление — 16 бар (25 бар, 40 бар — под заказ).
Рабочая температура — -15°С+130°С (для прокладки из Heat EPDM), тестовая температура — -30°С+150°С.

ГАРАНТИЯ
Поставщик гарантирует отсутствие дефектов в материалах и технологии изготовления оборудования в течение одного года со дня отгрузки оборудования (гарантийного периода).

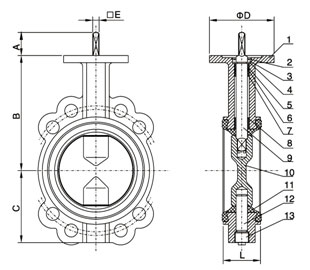

Таблица 1. Габаритные размеры
Ду A, мм B, мм C, мм ФD, мм Тип L, мм E, мм Вес, кг
40 мм (1½") 32 122 67 65 F05 33 9 3
50 мм (2") 32 127 70 65 F05 43 9 3,7
65 мм (2½") 32 133 76 65 F05 46 9 4,3
80 мм (3") 32 140 89 65 F05 46 9 4,9
100 мм (4") 32 160 100 90 F07 52 11 6,4
125 мм (5") 32 170 110 90 F07 56 14 8,2
150 мм (6") 32 185 130 90 F07 56 14 9,7
200 мм (8") 45 217 150 125 F10 60 17 16,5
250 мм (10") 45 251 188 125 F10 68 22 25,4
300 мм (12") 45 281 220 150 F12 78 22 36,7

Таблица 2. Спецификация материалов
Деталь Материал Шт.
1 Корпус Серый чугун GG25 1
2 Диск Хромир. ковкий чугун GGG40 1
3 Манжета EPDM 1
4 Нижний шток Нержавеющая сталь SS416 1
5 Верхний шток Нержавеющая сталь SS416 1
6 Втулка Teflon 2
7 Уплотнение штока NBR 2
8 Прокладка NBR 1
9 Шплинт Нержавеющая сталь 2
10 Индикатор Алюминий 1
11 Рукоять Ковкий чугун GGG40 1
12 Болт Нержавеющая сталь SS A2 2
13 Шайба Нержавеющая сталь SS A2 2
14 Гайка Нержавеющая сталь SS A2 2
15 Болт Нержавеющая сталь SS A2 1
