Задвижки шиберные DINANSI

• невыдвижной шпиндель с визуальным подтверждением положения задвижки;
• обрезиненный клин;
• возможность комплектации контроллером положения «открыто-закрыто»;
• корпус – чугун;
• соединение – фланцевое;
• максимальное рабочее давление – 16 бар (25 бар – под заказ);
• рабочая температура – +4°С - +110°С.

• невыдвижной шпиндель без визуального подтверждения положения задвижки;
• обрезиненный клин;
• корпус – чугун;
• соединение – фланцевое;
• максимальное рабочее давление – 16 бар (25 бар – под заказ);
• рабочая температура – +4°С - +110°С.

Обычное применение (пожаротушение): вода.
Промышленное применение (водоканалы): вода.
  Сертифицировано в России.
Сертификат соответствия:
№ РОСС US.АЯ77.В03612 (срок действия — до 12.04.2008).

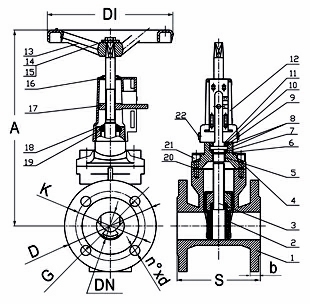

  Конструкция:
Класс герметичности — А (100% в двух направлениях). Применим для питьевой воды и пищевых сред.

Покрытие: эпоксидное покрытие красного цвета (гарантия — 5 лет). Другие типы задвижек и материалы конструкции/покрытия - под заказ.

Соединение: фланцевое, Ду 40-150 — PN10/16, Ду 200-300 — PN16, Ду 350-600 — PN10. PN25 — под заказ. Стандарты — NFE 29203, BS 450, DIN 3202, ANSI B16.1-5.

Приводы: редуктор-руль с визуальным подтверждением положения.
  Максимальное рабочее давление — 16 бар (25 бар — под заказ). Максимальная рабочая температура — +110°С, минимальная рабочая температура — +4°С. Тестовая температура: -20°С — +130°С.
  Задвижки проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют нормам NFE 29311, DIN 3230, ISO 5208.
  Задвижки Passage GV-01/F обычно применяются вместе с концевым выключателем для индикации состояния клапана (открыто-закрыто). Концевой выключатель (поставляется отдельно) для шиберной задвижки с невыдвижным клином и легкосъемной крышкой, внутренним уплотнением и двумя боковыми кабельными вводами, выполнен из термопластичного, негорючего и негорючего материала. Контакты с принудительным разъединением в соответствии с VDE 0113/IEC204-1 и DIN EN 60203 T1 относятся к медленнодействующему и быстродействующему прерывателям (VDE 0660T200).
  Поставщик гарантирует отсутствие дефектов в материалах и технологии изготовления оборудования в течение одного года со дня отгрузки оборудования (гарантийного периода).
  Для использования в системах водоснабжения, орошения и водоочистки существует более экономичная модель шиберной задвижки — Passage GV-02/F. Её особенность — отсутствие визуального подтверждения положения "открыто-закрыто".
