Регуляторы давления DINANSI

Регулятор давления мод. G-60 "после себя"

  • Тип - регулировка на выходе
  • Pmax - 16 бар (25, 40, 64бар под заказ)
  • Tmax:-29ºС +120ºС
  • Условный проход - Ду 50-400

Регулятор давления мод. G-80 "до себя"

  • Тип - регулировка на входе
  • Pmax - 16 бар (25, 40, 64бар под заказ)
  • Tmax: -29ºС +120ºС
  • Условный проход -Ду 50-400

Редукционный клапан понижения давления Effect PR-1/F

  • Тип - регулирование на выходе
  • Pmax - 16бар (25бар под заказ)
  • Tmax - 0ºС - 100ºС
  • Условный проход - Ду 40-800

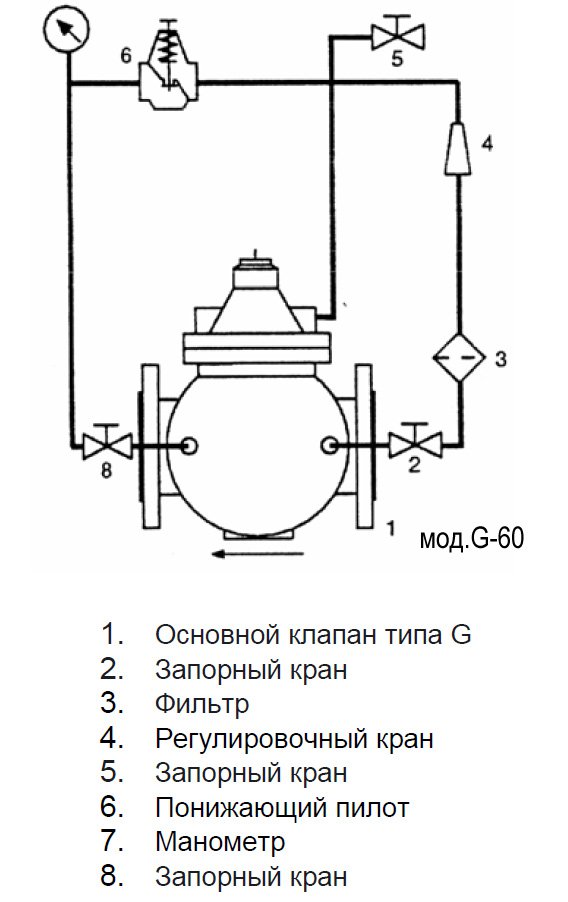

G-60 редукционный клапан для регулирования давления на выходе.

G 60/62 и G 63, гидравлические клапаны предназначенные для понижения давления трубопровода.

Регулировка выходного давления с помощью автономного управляющего пилота, который настраивается на необходимое постоянное давление.

Клапан поддерживает постоянное давление на выходе, при изменяющемся входном давлении трубопровода. Для работы не требует дополнительных источников энергии, приводится в действие давлением трубопровода.

При понижении выходного давления ниже значения, заданного с помощью пружины пилота (6), пилот срабатывает и стравливает давление из управляющей камеры основного клапана (1).Основной клапан открывается, повышая выходное давление.При повышении выходного давления выше значения, заданного с помощью пружины пилота (6), пилот срабатывает, что приводит к повышению давления в управляющей камере основного клапана (1). Основной клапан закрывается, понижая выходное давление.

Сертификация:

Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г

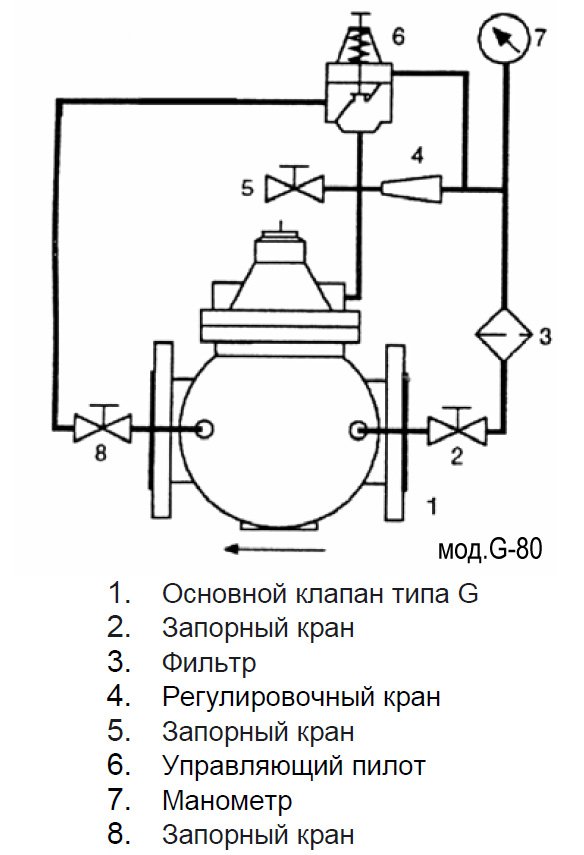

G-80 Клапан для регулирования давления на входе.

Предохранительный клапан.

G 80, гидравлические клапаны предназначенные для поддержания постоянного давления на входе.

Регулировка входного давления осуществляется с помощью автономного управляющего пилота, который настраивается на необходимое постоянное давление.

Клапан поддерживает постоянное давление на входе, при изменяющемся давлении трубопровода. Для работы не требует дополнительных источников энергии, приводится в действие давлением

трубопровода.

При повышении входного давления выше значения, заданного с помощью пружины пилота (6), пилот срабатывает и стравливает давление из управляющей камеры основного клапана (1).

Основной клапан открывается, понижая входное давление. При понижении входного давления ниже значения, заданного с помощью пружины пилота (6), пилот срабатывает, что приводит к повышению давления в управляющей камере основного клапана (1). Основной клапан закрывается, повышая входное давление.

Клапан для регулирования давления на входе/предохранительный клапан типа G используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения и тепломагистралях а также для защиты насосного оборудования и трубопроводов от избыточного давления.

Сертификация:

Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г

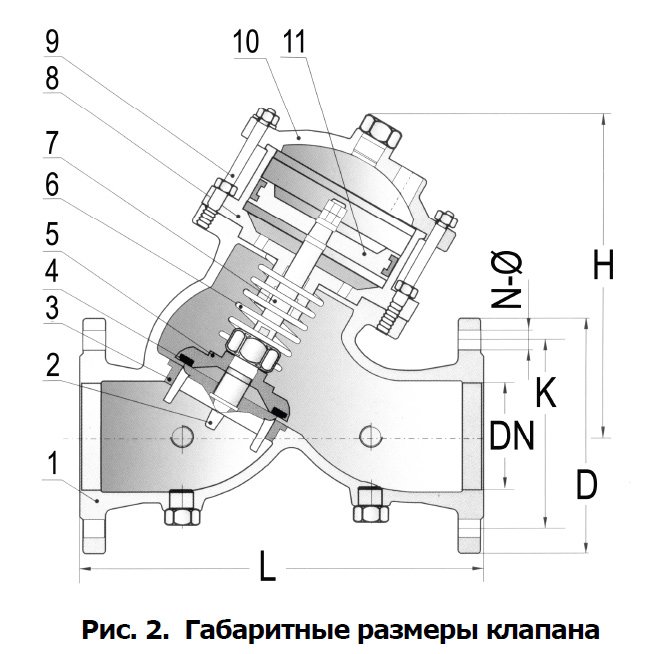

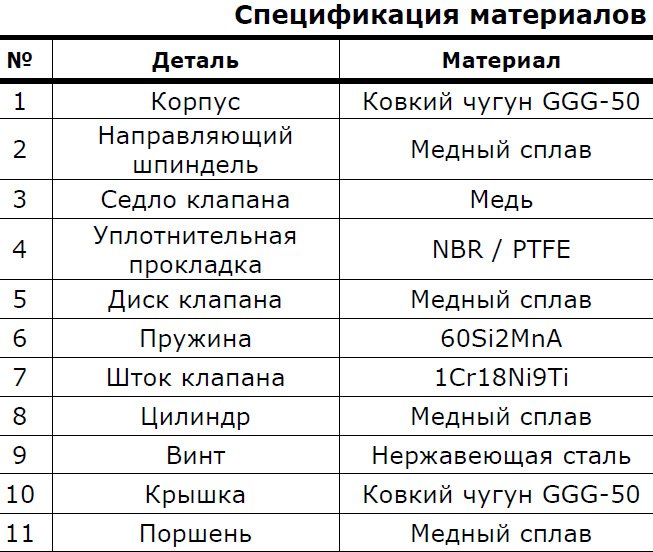

Редукционный клапан понижения давления Effect PR-1/F

Гидравлический запорно-регулирующий клапан с поршневым приводом предназначен для регулирования давления в системах водоснабжения.

Металлический поршень обеспечивает стабильное регулирование давления на выходе. Гидравлический клапан приводится в действие давлением воды в трубопроводе и не

требует подключения какого-либо источника энергии.

ПРИМЕНЕНИЕ

Промышленное применение (индустриальные и муниципальные системы водоснабжения, системы отопления, вентиляции и кондиционирования воздуха, а также оросительные системы): вода.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Рабочее давление — 16 бар. 25 бар – под заказ.

Рабочая температура — 0°С—+100°С.

Допустимый перепад вход/выход – до 3 раз.

СЕРТИФИКАЦИЯ

Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г
