Задвижки для водоснабжения DINANSI

Задвижка ножевая, шиберная мод. Slide KGV

  • выдвижной шток;
  • двухпозиционная (открыто-закрыто);
  • герметичность в одной направлении, указанном стрелкой на корпусе;
  • зона скопления проходящей среды;
  • малые потери давления;
  • возможность комплектации концевым выключателем (поставляется отдельно).
  • Покрытие: эпоксидное покрытие синего цвета. Другие материалы конструкции/покрытия – под заказ.
  • Соединение: межфланцевое, DIN PN10

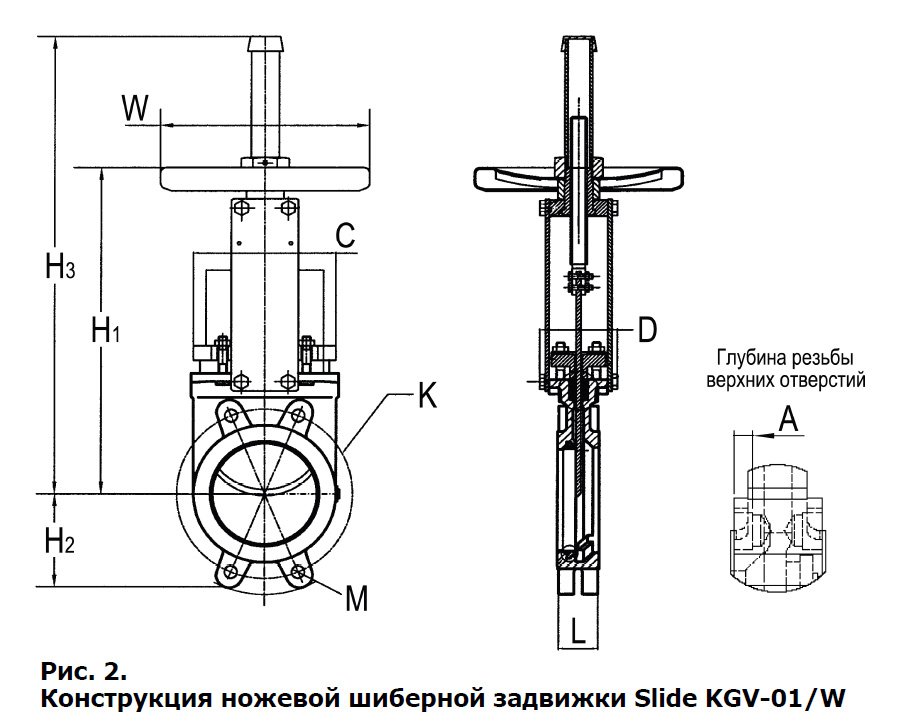

Задвижка ножевая, шиберная мод. Slide KGV-01/W-10-1301

Основные параметры:

  • Тип управления штурвал
  • Диаметры Ду50-600
  • Корпус серый чугун GG-25
  • Нож нержавеющая сталь 304
  • Уплотнение NBR
  • Tmax 80C˚
  • Pmax 10бар.

Задвижка ножевая, шиберная мод. Slide KGV-01/W-10-1361

Основные параметры:

  • Тип управления штурвал
  • Диаметры Ду50-300
  • Корпус серый чугун GG-25
  • Ножнерж.сталь 304
  • Уплотнение металл/металл
  • Tmax 150C˚
  • Pmax 10бар.

Задвижка ножевая, шиберная мод. Slide KGV-01/W-10-4321

Основные параметры:

  • Тип управления  штурвал
  • ДиаметрыДу50-300
  • Корпус нержавеющая сталь 316
  • Нож нержавеющая сталь 316
  • Уплотнение EPDM
  • Tmax 150C˚
  • Pmax 10бар



Задвижка ножевая, шиберная мод. Slide KGV-03/W-10-1323

  • пневмопривод
  • выдвижной шток;
  • двухпозиционная (открыто-закрыто);
  • герметичность в одном направлении, указанном стрелкой на корпусе
  • зона скопления проходящей среды;
  •  малые потери давления;
  •  возможность комплектации концевым выключателем (поставляется отдельно).
  • Покрытие: эпоксидное покрытие синего цвета. Другие материалы конструкции/покрытия – под заказ.
  • Соединение: межфланцевое, DIN PN10.
  • Диаметры Ду 50-400
  • Корпус серый чугун GG-25
  • Нож нержавеющая сталь 304
  • Уплотнение EPDM
  • Tmax 150C˚
  • Pmax 10бар.

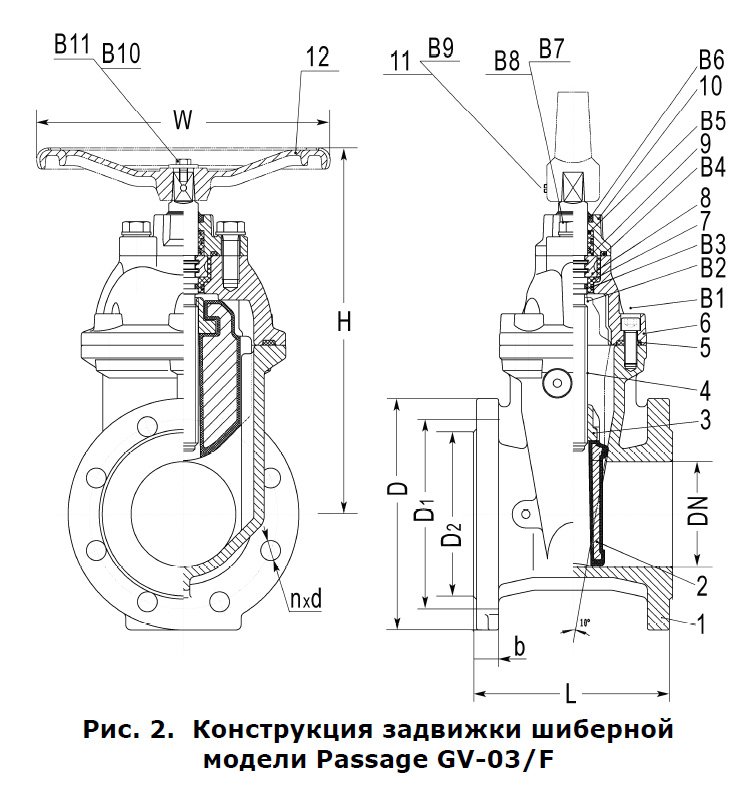

Задвижка шиберная мод. Passage GV-03F 16бар.

  • невыдвижной шпиндель;
  • обрезиненный клин из ковкого чугуна с покрытием из вулканизированного эластомера, позволяющий избежать трения и уменьшить износ запирающих узлов;
  • класс герметичности – А (100% в двух направлениях).
  • покрытие: эпоксидное антикоррозийное покрытие.
  • соединение: фланцевое PN10/16, стандарт DIN 2533.
  • PN25 (габаритные размеры см. на стр. 1) – под заказ.
  • максимальное рабочее давление: 16 бар.
  • рабочая температура: +4°С – +110°С.
  • тестовое давление: на герметичность – 17,6 бар, на прочность корпуса – 24,0 бара.
  • тестовая температура: -20°С – +130°С.

СЕРТИФИКАЦИЯ:

Сертификат соответствия

№ C-US.AB86.B.06951 действителен до 10.12.2014г





















Сертификат соответствия

№ C-US.AB86.B.06951 действителен до 10.12.2014г
