Теплообменники тип CWK

Теплообменники тип CWK

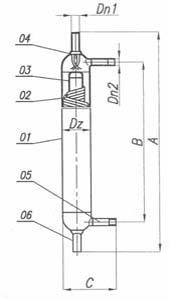

01-Кожух; 02 -Змеевик; 03-Подпора змеевика; 04-Трубная решетка; 05-Фланец кожуха; 06-Фланец змеевика;





Тип CWK
Давление 1,6 МПа
Температура для воды 165 o С
Температура для водяного пара 183o С









Теплообменник A, мм B, мм C, мм Dz, мм Dn1, мм Dn2, мм Пов-ть нагрева, м2 Объем кожуха, дм3 Объем змеевика, дм3 Масса, кг
CWK-2.03 585 418 140 80 15 3/4" 0,29 2 0,8 5
CWK-3.06 800 600 160 101,6 15 3/4" 0,44 2,9 1,3 6,7
CWK-3.12 1060 895 170 101,6 25 1" 1,32 3 2 10
