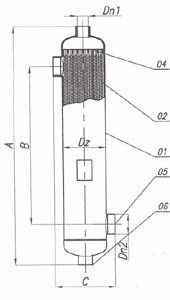

01-Кожух; 02 -Змеевик; 03-Подпора змеевика; 04-Трубная решетка; 05-Фланец кожуха; 06-Фланец змеевика;
Тип | WB-3.00, WB-5.00, WB-10.00 |
Давление | 1,6 МПа |
Температура для воды | 165 o С |
Температура для водяного пара |
Теплообменник | A, мм | B, мм | C, мм | Dz, мм | Dn1, мм | Dn2, мм | Пов-ть нагрева, м2 | Объем кожуха, дм3 | Объем змеевика, дм3 | Масса, кг |
WB-3.00 | 646 | 451 | 143 | 101,6 | 1" | 1 1/2" | 0,84 | 2,4 | 1,2 | 8 |
WB-5.00 | 1106 | 884 | 143 | 101,6 | 1" | 2" | 1,56 | 4,2 | 2,2 | 12 |
WB-10.00 | 969 | 594 | 223 | 139,7 | 2" | 2" | 1,97 | 5,4 | 2,7 | 18 |
