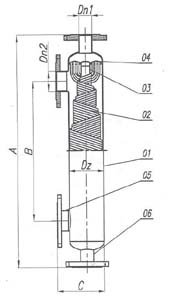

01-Кожух; 02 -Змеевик; 03-Подпора змеевика; 04-Трубная решетка; 05-Фланец кожуха; 06-Фланец змеевика;
| Тип | JAD, WB-1 |
| Давление | 1,6 МПа |
| Температура для воды | 165 o С |
| Температура для водяного пара | 183o С |
| Теплообменник | A, мм | B, мм | C, мм | Dz, мм | Dn1, мм | Dn2, мм | Пов-ть нагрева, м2 | Объем кожуха, дм3 | Объем змеевика, дм3 | Масса, кг |
| WB-1, WB-1K | 1060 | 700 | 220 | 159,0 | 40 | 50 | 3,0 | 8,1 | 6,2 | 30,5 |
| JAD 3.18, JAD-К 3.18 | 1604 | 1220 | 156 | 101,6 | 32 | 40 | 2,12 | 5,0 | 4,8 | 24,5 |
| JAD 5.36, JAD-К 5.36 | 1604 | 1220 | 202 | 139,7 | 40 | 65 | 4,2 | 9,5 | 7,8 | 40,0 |
| JAD 6.50, JAD-К 6.50 | 1604 | 1220 | 217 | 159,0 | 50 | 65 | 5,7 | 12,8 | 11,4 | 52,0 |
