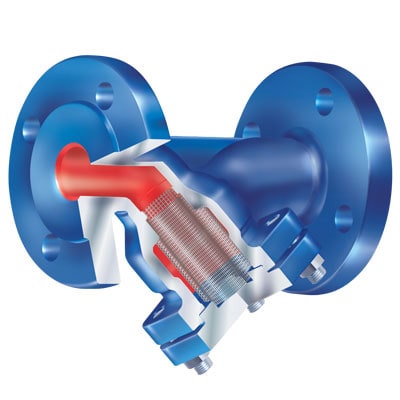

ARI-Strainer

Применение:
Отопление, водоснабжение, газоснабжение, электроэнергетика, пароснабжение, нефтепераработка, переработка отходов, системы общепромышленного назначения.

Исполнение:
Сетчатый фильтр фланцевый и под приварку.
Специальное исполнение для других применений по предварительному заказу.

Рабочая среда:
Пар, вода, нефть, аммиак, газы.

Температура:
От -60°C до 450°C

Номинальное давление:
PN16-PN40

Материал корпуса:
Серый чугун GG-25, ковкий чугун, литая, кованная и нержавеющая сталь 1.4408, 1.4571, 1.4581, 1.4439

Типоразмеры:
DN15-DN500

Паспорт ARI-Strainer

Инструкция по монтажу и эксплуатации ARI-Strainer

Конструкция Ру Ду Материал Подсоединение Форма T *корпус
10050 PN 6 DN 15-DN200 EN-GJL-250, EN-JL1040 Фланец Наклонно расположенный -10 °C до 300 °C
12050 PN 16 DN 15-DN300 EN-GJL-250, EN-JL1040 Фланец Наклонно расположенный -10 °C до 300 °C
22050 PN 16 DN 15-DN300 EN-GJS-400-18U-LT, EN-JS1049 Фланец Наклонно расположенный -10 °C до 350 °C
23050 PN 25 DN 15-DN150 EN-GJS-400-18U-LT, EN-JS1049 Фланец Наклонно расположенный -10 °C до 350 °C
34050 PN 25 DN 15-DN200 GP240GH+N, 1.0619+N Фланец Наклонно расположенный -60 °C до 450 °C
35050 PN 40 DN250-DN300 GP240GH+N, 1.0619+N Фланец Проходной -60 °C до 450 °C
35050 PN 40 DN 15-DN200 GP240GH+N, 1.0619+N Фланец Наклонно расположенный -60 °C до 450 °C
35080 PN 40 DN 15-DN300 GP240GH+N, 1.0619+N Конец под приварку Наклонно расположенный -60 °C до 450 °C
52059 PN 16 DN 15-DN200 GX5CrNiMo19-11-2, 1.4408 Фланец Наклонно расположенный -60 °C до 450 °C
55059 PN 40 DN 15-DN200 GX5CrNiMo19-11-2, 1.4408 Фланец Наклонно расположенный -60 °C до 450 °C
