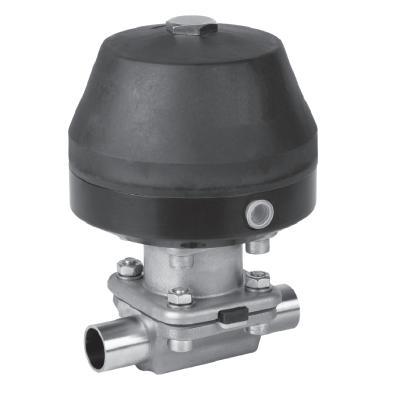

Серия ASCO KMA Тип 495 с пневматическим управлением DN 15 - 100мм (1/2-4)

Давление: 0 - 10 Бар
Температура среды: от - °С до + 175°С
Присоединительный размер: 1/2" - 4"
Материал корпуса: нержавеющая сталь
Материал уплотнения: EPDM
Тип присоединения: резьба
Тип управления: пневмоуправляемый
Рабочие среды: фильтрованный воздух, вода, нейтральный газ

Описание Серия KMA Тип 495 с пневматическим управлением DN 15 - 100мм

Особенности:
  • мембранный привод из термопласта с промежуточной вставкой из нержавеющей стали;
  • подключение воздуха 90° к направлению потока;
  • подвижное крепление мембраны;
  • герметичная мембрана.
Дополнительно:
  • предлагается широкий выбор контрольно-измерительных приборов и приспособлений, для переоснащения.
Технические характеристики
Функция управления (Cf.): Пневматический привод
                                       Нормально закрытый (NC): Cf. 1
                                       Нормально открытый (NO): Cf. 2
                                       Двойного действия (DA): Cf. 3
Направление: Cf. 1, 2 и 3, 90° к направлению потока
Соединение управления: стандартное
Макс. рабочее давление: Одностороннее (перепад давления = 100%
Макс. рабочая температура: 160°C (320°F) зависит от применения
Давление управления: Cf. 1 DN 15-50 4,5 - 6 бар (65-87 psi)
                                 Cf. 1 DN 65-80 4,5 - 7 бар (65-101 psi)
                                 Cf. 1 DN 100 5,5 - 7 бар (80-101 psi)
                                 Cf. 2 и 3 DN 15-80 4 - 5,5 бар (60-80 psi)
                                 Cf. 2 и 3 DN 100 5 - 6,5 бар (72-93 psi)
Материал мембраны: EPDM или Тефлон
Материал корпуса клапана: Кованый 1.4435/ 316 L ASME/BPE
                                         Высокоточная отливка 1.4435/ 316 L
                                         Другие сплавы
Торцевое соединение: Патрубки под сварку встык
                                  Хомуты и фланцы
                                  Специальные патрубки
Привод для: Двусторонних корпусов
                  Сварных конфигураций
                  T-образных корпусов
                  Многопортовых корпусов
                  Корпуса донных клапанов
Расход: Kv в м3/ч (Cv в GPM)
Размер мембраны: MA, см. таблицу
