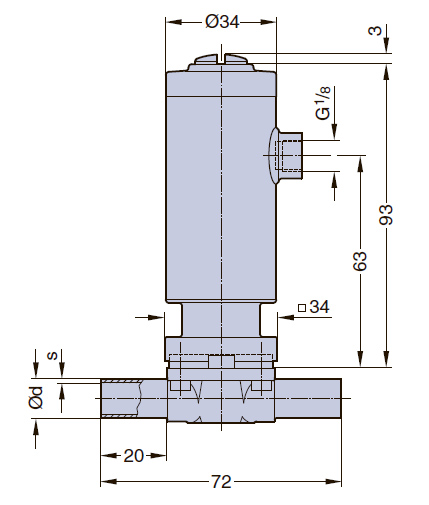

Серия ASCO Steripur Тип 207 с пневматическим управлением DN 4-15мм (1/4-1/2)

Давление: 0 - 8 Бар
Температура среды: от - °С до + 160°С
Присоединительный размер: 1/4" - 1/2"
Материал корпуса: нержавеющая сталь
Материал уплотнения: EPDM
Тип присоединения: резьба, под приварку
Тип управления: пневмоуправляемый

Описание Серия Steripur Тип 207 с пневматическим управлением DN 4-15мм

Функция управления (Cf.):
Пневматический привод
207.30: Нормально закрытый (NC): Cf. 1 и 4
207.25: Нормально закрытый (NC): Cf. 1 и 4
            Нормально открытый (NO): Cf. 2 и 5
            Двойного действия (DA): Cf. 3 и 6

Направление:

Cf. 4, 5 и 6 в направлении потока, стандартное

Cf. 1, 2 и 3, 90° к направлению потока

Макс. рабочее давление: Одностороннее (перепад давления = 100%)

207.30: Cf: Нормально закрытый
            Мембрана EPDM 8 бар (116 psi)
            Мембрана PTFE 7 бар (101 psi)
207.25: Cf: Нормально закрытый
            Мембрана EPDM 4,5 бар (65 psi)
            Мембрана PTFE 4 бар (60 psi)
Cf: Нормально открытый двойного действия
            Мембрана EPDM 8 бар (116 psi)
            Мембрана PTFE 7 бар (101 psi)
Макс. рабочая температура: 160°C (320°F) зависит от применения

Давление:
207.30: Cf. 1 и 4 4 - 7 бар (60 - 101 psi)
207.25: Cf. 1 и 4 5,5 -7 бар (80 - 101 psi)
            Cf. 2, 3, 5 и 6 5,5 - 7 бар (80 - 101 psi)

Материал мембраны: EPDM или Тефлон
Материал корпуса клапана: Кованый 1.4435/ 316 L ASME/BPE
                                         Высокоточная отливка 1.4435/ 316 L
                                         Другие сплавы

Торцевое соединение: Патрубки под сварку встык, хомуты и фланцы, специальные патрубки.
Привод для: Двусторонних корпусов
                  Сварных конфигураций
                  T-образных корпусов
                  Многопортовых корпусов
                  Корпуса донных клапанов

Расход: Kv в м3/ч (Cv в GPM)
Размер мембраны: MA 8 для всех размеров
