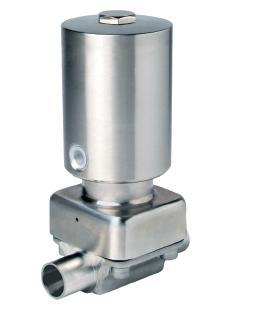

Серия ASCO Steripur Тип 407 с пневматическим управлением DN 15-100мм (1/2-4)

Давление: 0 - 10 Бар
Температура среды: от - °С до + 175°С
Присоединительный размер: 1/2" - 4"
Материал корпуса: нержавеющая сталь
Материал уплотнения: EPDM
Тип присоединения: резьба
Тип управления: пневмоуправляемый
Рабочие среды: фильтрованный воздух, вода, нейтральный газ

Описание Серия Steripur Тип 407 с пневматическим управлением DN 15-100мм

Особенности:
  • многоцикловый поршневой привод из нержавеющей стали;
  • компактная конструкция, внешний диаметр привода такой же, как у фланца крышки, соединяющего мембрану и корпус;
  • преимущества многопортовых корпусов и клапанов коллектора;
  • подключение воздуха по направлению потока;
  • специальное утолщение между технологической мембраной и корпусом клапана;
  • подвижное крепление мембраны;
  • герметичная мембрана;
  • чистая, полированная внешняя поверхность оптимально подходит для стерильной промывки.
Дополнительно:
  • предлагается широкий выбор контрольно-измерительных приборов и приспособлений, для переоснащения;
  • подключение воздуха под углом 90° к направлению потока;
  • автоклавируемый.
Технические характеристики
Функция управления (Cf.): Пневматический привод
                                       Нормально закрытый (NC): Cf. 1 и 4
                                       Нормально открытый (NO): Cf. 2 и 5
                                       Двойного действия (DA): Cf. 3 и 6
Направление: Cf. 4, 5 и 6, по направлению потока, стандартное Cf. 1, 2 и 3, 90° к направлению потока
Макс. рабочее давление: Одностороннее (перепад давления = 100%)
Макс. рабочая температура: 160°C (320°F) зависит от применения
Давление управления: Cf. 1 и 4 DN 15-80 5 - 8 бар (72-116 psi)
                                 Cf. 1 и 4 DN 100 6 - 8 бар (87-116 psi)
                                 Cf. 2, 3, 5 и 6 DN 15-80 4,5-6 бар (65-87 psi)
                                 Cf. 2, 3, 5 и 6 DN 100 5,5-7 бар (80-101 psi)
Материал мембраны: EPDM или Тефлон
Материал корпуса клапана: Кованый 1.4435/ 316 L ASME/BPE
                                         Высокоточная отливка 1.4435/ 316 L
                                         Другие сплавы
Торцевое соединение: Патрубки под сварку встык,
                                  Хомуты и фланцы,
                                  Специальные патрубки
Привод для: Двусторонних корпусов
                  Сварных конфигураций
                  T-образных корпусов
                  Многопортовых корпусов
                  Корпуса донных клапанов

Расход: Kv в м3/ч (Cv в GPM)
Размер мембраны: MA, см. таблицу.
