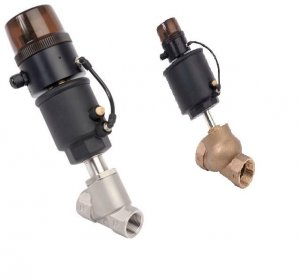

Пропорциональные клапаны ASCO с позиционером PositionerD

Давление: 0 - 16 Бар
Температура среды: от - 0°С до + 50°С
Присоединительный размер: 1/2" - 2 1/2"
Материал корпуса: бронза, нержавеющая сталь AISI 316L
Материал уплотнения: PTFE (тефлон)
Тип управления: с пневмоприводом
Функция: НЗ
Тип клапана: 2/2, 3/2
Рабочие среды: воздух, инертный газ

Технические характеристики:

Дифференц. давление 0 – 16 bar [1 bar = 100 kPa]
Макс. рабочее давление 16 bar
Температура  проточной среды
Температура окруж. среды 0… 50 °C
Максимальная вязкость 600 cSt (mm 2 /s)

Общие параметры:

Управляющая среда Воздух, инертный газ, фильтрованный 50мкм
Управляющее давление 4 - 10 бар
Температура управл. среды 0...60°С
Размер подсоединения для подачи управл. среды G1/4
Стандартное напряжение 24 VDC ± 10%
Управляющий сигнал 0 - 10 V (Rin = 200 kΩ), 0 - 20 mA, 4 - 20 mA (Rin = 250 kΩ)
Выходные сигналы (опция)
- сигнал обратной связи 0 - 10 V, 0 - 20 mA, 4 - 20 mA
- релейный выход Мин. пограничное значение: PNP (24 V / 500 mA)
Макс. пограничное значение: PNP (24 V / 500 mA)
- сигнал ошибки PNP (24 V / 500 mA)
Гистерезис < 1%
Частота 0,5%
Программируемые параметры Кривая регулирования
Направление изменений открытие/закрытие
Амплитуда изменений
Полное закрытие
Сигнализация ошибки и обрыва/замыкания цепи

Конструкция клапана:

Стандартная конструкция клапанов с пневмоприводом
Диск клапана Профилированный (2/2) или стандартный (3/2)
Уплотнение диска PTFE
Корпус позиционера Анодированный алюминий (сопротивление 500 Ω, IP65)
Внутренние части Нержавеющая сталь и синтетические материалы
Уплотнения NBR

Энергетические характеристики:

Рабочее напряжение 24 VDC ± 10%
Макс мощность (W) 7,2 /3,6
Макс ток (мA) 300
Температура (°C) окружающей среды 0...50 °C
Класс пыле- и  влагозащиты IP 65
Электрическое подсоединение 2 кабельных ввода (PG 9)
