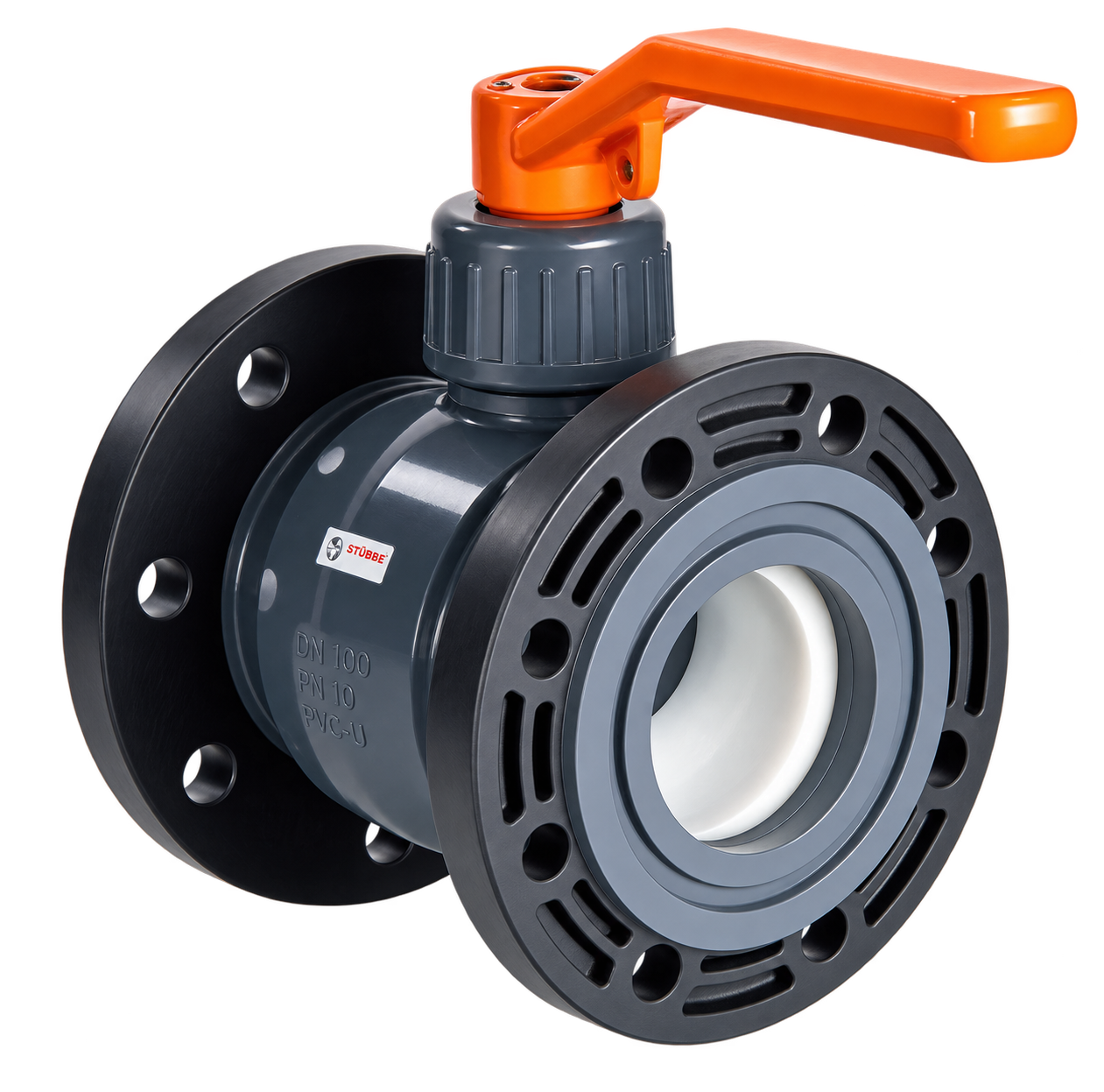

Шаровой кран для химического производства и производственных установок серии C 16

Шаровой кран для химического производства и производственных установок серии C 16

Преимущества

Максимальная безопасность, благодаря

  • Монолитному литью корпуса с шаром внутри- шар и седло шара не могут быть вымыты -
  • Высокой безопасности эксплуатации- цапфа шара из нержавеющей стали устойчива к высоким вращающим моментам и надежно механически соединена с шаром -
  • Практически полному отсутствию мертвой зоны- корпус обтекает шар благодаря применению специального процесса литься корпуса с шаром внутри -
  • Блокировке  - манипуляции исключаются благодаря наличию опционально поставляемой запирающей пластины -

Оптимальное значение параметра kv

  • Внутренний диаметр шара адаптирован к внутреннему диаметру трубы для всех размеров кранов

Область применения

  • Химические производства и производственныеустановки

Применение

  • Для перекрытия трубопроводных систем

Типы сред

  • Нейтральные и агрессивные жидкости или газообразные среды, не содержащие твердых частиц, при условии, что компоненты крана являются устойчивыми к этим средам при непосредственном контакте при рабочей температуре в соответствии с перечнем устойчивости от компании ASV.

Тестирование

  • Требования и тестирование в соответствии с DIN3441, 3442, 8063 и 16962. Проверка на течь категории A в соответствии с DIN EN 12266

Номинальное давление (H2O, 20°C)

  • DN 50                    PN 16
  • DN 65 - DN 100     PN 10
  • DN 125 - DN 150   PN   6

Температура среды

  • См. диаграмму давление/температура

Рабочее давление

  • См. диаграмму давление/температура

Размеры

  • PVC-U DN 50 - DN 150

Корпус

  • PVC-U

Шар

  • PE

Седло крана

  • DN 50 - DN 125 CSM
  • DN 50 - DN 150 PTFE

Уплотнение

  • EPDM
  • FPM

Приведение в действие

  • С помощью рычага ручного управления, являющегося также индикатором положения
  • Электрическим приводом,  DIN EN ISO 5211
  • Пневматическим приводом,  DIN EN ISO 5211

Подсоединение

  • GFK или PP/стальной фланец, DIN 2501 PN 10/16
ASV Stubbe, Германия
