Поплавковые конденсатоотводчики UNA, UNA Special




Конденсатоотводчики Gestra, гестра

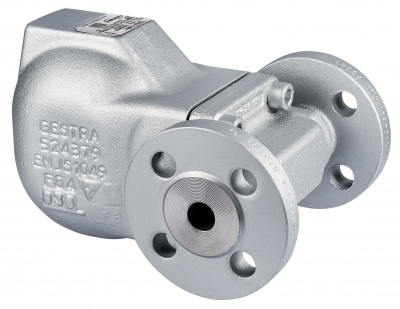

UNA
Конденсатоотводчики с шаровым поплавком. Давление до PN 160. Особенно подходят для немедленного отвода конденсата без подтоплений даже при значительных колебаниях давления и потока конденсата, при любом противодавлении. Компактность сочетается с большой пропускной способностью.
Конденсатоотводчики Gestra, гестра
UNA 1
Горизонтальная и вертикальная Установка
UNA 2
Горизонтальная и вертикальная установка


Характеристики серии UNA
  • Противодавление и температура конденсата не влияют на нормальную работу КО
  • Нет потерь острого пара благодаря постоянному гидрозатвору
  • Нет подтоплений конденсатом даже при предельных нагрузках и колебаниях давления
  • Особенно подходит для теплообменников с регулированием по паровой стороне
  • Не подвержен загрязнениям
  • Автоматический отвод воздуха (Duplex гарнитура с термостатическим сильфоном)
  • Идеально подходит для отвода холодных конденсатов и дистиллятов (Simplex гарнитура)
  • Ремонт без демонтажа из трубопровода
  • Легкая и компактная конструкция гарнитур для больших расходов конденсата
Область применения

Непрерывный отвод конденсата без подтоплений даже при меняющихся рабочих параметрах и противодавлении. Автоматический отвод воздуха и других неконденсируемых газов (Duplex гарнитура). Также отвод холодных конденсатов и дистиллятов, дренаж газо- и воздухопроводов (Simplex гарнитура).

Характеристики по давлению/температуре*)
Тип PN dpмакс [бар] Материал Макс. давление/ температура
EN ASTM МРД/МРТ МРД/МРТ
UNA 14*) 25 13 EN-JS 1049 25 бар / 20 °C 15 бар / 350 °C
UNA 16*) 40 22 1.0460; 1.0619 A105; A 216 WCB 40 бар / 20 °C 23.1 бар / 400 °C
UNA 23 16 13 EN-JL 1040 A126 Cl. B 16 бар / 120 °C 9.6 бар / 300 °C
UNA 25 40 32 EN-JS 1049 32 бар / 250 °C 25 бар / 350 °C
UNA 26 40 32 1.0460; 1.0619 A105; A216 WCB 32 бар / 250 °C 3) 21 бар / 400 °C
UNA 27 h 63 45 1.5419 A217 WC1 56 бар / 250 °C 40.6 бар / 450 °C
UNA 38 100 80 1.5415 4) А182-F1 100 бар / 150 °C 44 бар / 500 °C
UNA 39 160 140 1.7335 A182 F12 160 бар / 300 °C 35 бар / 550 °C
UNA-Special Typ 62 16 16 EN-JL 1040 A126 Cl. B 16 бар / 120 °C 9.6 бар / 300 °C
UNA-Special 25 22 1.0619 A216 WCA 22.6 бар / 120 °C 14.4 бар / 400 °C
UNA 25 22 1.0619 A216 WCA 22.6 бар / 120 °C 14.4 бар / 400 °C
UNA-Special 63 45 1.5419 A217 WC1 56 бар / 250 °C 40.6 бар / 450 °C
UNA 16 A
НЕРЖАВЕЮЩАЯ СТАЛЬ
40 22 1.4404 2); 1.4308 2) A182 F316L 2); A351 CF8 2) 40 бар / –196 °C / 20 °C 25.8 бар / 300 °C
UNA 26 h
НЕРЖАВЕЮЩАЯ СТАЛЬ
40 32 1.4408 A351 CF8 M 40 бар / 20 °C 25.8 бар / 300 °C

1) Физические и химические свойства согласно EN. Ближайший эквивалент ASTM указан только для ориентира.
2) Материал корпуса/крышки.
3) UNA 26 DN40, DN50: 26 бар/250 °С.
4) Корпус 1.5415, крышка 1.7357.
*) UNA 14 заменяет UNA 13, UNA 16 заменяет UNA 15.
**) Более подробную информацию смотрите в технических спецификациях для горизонтальных трубопроводов.


Возможные типы присоединений и строительные длины
Тип Тип присоединения Строительная длина (L) в мм
DN 15 ½" DN 20 ¾" DN 25 1" DN 40 1½" DN 50 2"
UNA 14h,14v Фланцы EN PN 25 150 150 160 - -
Резьбовые муфты 95 95 95 - -
UNA 16h, 16v,
UNA 16Ah, 16 Av

НЕРАЖВЕЮЩАЯ СТАЛЬ
Фланцы EN PN 40 150 150 160 - -
Фланцы ASME 150 RF 150 150 160 - -
Резьбовые муфты 95 95 95 - -
Муфты под сварку 95 95 95 - -
Концы под сварку встык 200 200 200 - -
UNA 23h, 23v Фланцы EN PN 16 150 150 160 230 230
UNA 25h, 25v Фланцы EN PN 40 150 150 160 230 230
UNA 26h, 26v Фланцы EN PN 40 150 150 160 230 230
UNA 26h
НЕРАЖВЕЮЩАЯ СТАЛЬ
Фланцы EN PN 40 210 210 230 320 320
UNA 26h Фланцы ASME 150+300 RF 210 210 230 320 320
Резьбовые муфты 200 200 200 255 255
Муфты под сварку 200 200 200 230 230
Концы под сварку встык 200 200 200 230 230
UNA 27h 1)
and
UNA 38
Фланцы EN PN 63/PN 100 300 - 300 420 416
Фланцы ASME 600 RF 300 - 300 421 427
Муфты под сварку 300 - 400 420 420
Концы под сварку встык 300 - 400 420 420
UNA 39   L1/L2   L1/L2   L1/L2
Фланцы EN PN 160 215/285 - 230/300 - 245/315
Фланцы ASME 900 RF 250/320 - 260/330 - 280/350
Концы под сварку встык 170/240 - 170/240 - 170/240

1) DN15 не поставляется.

Тип Тип присоединения Строительная длина (L) в мм
  DN 50 2" DN 65 2½" DN 80 3" DN 100 4"
UNA-Special
Тип 62, PN 16
Фланцы EN PN 16 L1 - 470 490 700
L2 - 395 420 595
UNA-Special
PN 25
Фланцы EN PN 25 L1 445 470 - -
L2 345 395 - -
UNA PN 25 Фланцы EN PN 25 L1 - - 140 140
L2 - - 335 400
UNA-Special
PN 63
Фланцы EN PN 63 L1 - 565 690 700
L2 - 400 435 450


Возможные исполнения

Тип Расположение вход./выход. патрубков Номер отверстия (O) соответствует макс. перепаду давления Гарнитура
Горизонтально Вертикально Под углом Simplex Duplex Simplex-R
UNA 14 x 1) x 1)   О 4, 13 x x x
UNA 16, 16A x 1) x 1)   О 4, 13, 22 x x x
UNA 23 x x   О 2, 4, 8, 13, 4 max.*), 8 max.*), 13 max.*) x x x
UNA 25/26 x x   О 2, 4, 8, 13, 22, 32, 4 max.*), 8 max.*), 13 max.*) x x x
UNA 27h x     О 16, 28, 45 x x
UNA 38 x x   О 50, (64), 80, 80 max x x
UNA 39     x О 80, 110, 140, 140 max x
UNA-Special Type 62, PN 16     x О 22)3), 3.54), 5, 10, 16 x 6) x 2)7)
UNA-Special PN 25     x О 25), 3.54), 5, 10, 16, 22 x 6) x 7)
UNA PN 25     x О 2, 3.5, 5, 8, 12, 16, 22 x 6)
UNA-Special PN 63     x О 16, 22, 32, 40, 45 x 6)

Simplex: поплавковый регулятор (без термостатического сильфона)
Duplex: поплавковый регулятор + термостатический сильфон
Simplex-R: поплавковый регулятор + встроенный байпас
1) Возможно изменить расположение патрубков с “h” на “v” и наоборот
2) Это исполнение не возможно для DN100 мм
3) Это исполнение не возможно для DN80 мм
4) Это исполнение не возможно для DN65 мм
5) Это исполнение не возможно для DN50 мм
6) Simplex: поплавковый регулятор + ручной вент. клапан + рычаг для подъема поплавка
7) Duplex: поплавковый регулятор + термостатический сильфон (авт. отвод воздуха)
*) DN 40, DN 50



Дополнительные опции для поплавковых конденсатоотводчиков

Опция Тип
Крышка со смотровым стеклом UNA 23
Рычаг для подъема поплавка с прокладкой UNA 23, 25, 26 (UNA 27 h и 38 по запросу)
Вентиляционный клапан с прокладкой (для Duplex гарнитуры) UNA 23, 25, 26, 27 h, 38
