Межфланцевые поворотные обратные клапаны NAF-Check

Область применения

Для жидкостей, газов, паров, агрессивных сред и низкотемпературных сред.

Материалы

Исполнение	Составные части	Номинальный размер [мм]	ASME / SS	EN эквивалент
Сталь	Корпус	40 + 50	SS 2343	1.4436
		65 – 250	ASTM A351 CF 8M	1.4408
		300 – 1000	ASTM A216 WCC	1.0619
	Створка	40 + 50	SS 2395	1.4435
	Створка	65 – 1000	SS 2387	1.4317
Нержавеющая сталь	Корпус	40 + 50	SS 2343	1.4436
	Корпус	65 – 1000	ASTM A351 CF 8M	1.4408
	Створка	40 – 1000	SS 2324	1.4470
Высокотемпературная сталь	Корпус	65 – 400	ASTM A217 WC6	1.7557
Высокотемпературная сталь	Створка	65 – 400	ASTM A217 WC6	1.7557

Размеры и веса

Тип	PN	DN	Размеры [мм]			Вес
Тип	PN	[мм]	D	L	A	[кг]
526 620 / 30 528 620 / 30	10 – 40	40	84	33	15	1.2
		50	92	43	5	1.7
		65	108	46	12	1.7
		80	128	64	16	3
		100	158	64	26	5
		125	180	70	36	7
		150	203	76	51	9
		200	263	89	71	16
		250	315	114	90	28
526 520 / 30 528 520 / 30	10 – 25	300	370	114	125	41
		350	432	127	146	48
		400	480	140	175	65
		450	530	152	188	94
		500	592	152	228	115
		600	692	178	282	192
		700	804	229	301	270
		800	911	241	374	402
		1000	1124	300	458	782
526 822 / 32	40 – 100	65	125	46	12	3
		80	138	64	16	4
		100	158	64	26	5
		125	188	70	39	9
		150	222	76	52	11
		200	275	89	73	23
		250	335	114	93	45
		300	394	114	131	57
		350	435	127	151	75
		400 4)	490	140	177	98

4)DN400 мм только для PN40/63.

Характеристики по давлению/температуре

Исполнение	Тип	PN	DN [мм]	Макс. рабочее давление [бар] / соответствующая температура [С] 3)
Исполнение	Тип	PN	DN [мм]	20	100	150	200	250	300	350	400	450	500	525
Сталь до –10 °С при номинальном давлении	526 620 / 30	40	40 – 250	40	40	40	38	36	32	25	18	11	–	–
Сталь до –10 °С при номинальном давлении	526 520 / 30	25	300 – 1000	25	25	25	24	22	20	15	11	6	-	-
Нержавеющая сталь до –40 °С при номинальном давлении	528 620 / 30	40	40 – 250	40	33	31	29	28	26	26	-	-	-	-
Нержавеющая сталь до –40 °С при номинальном давлении	528 520 / 30	25	300 – 1000	25	20	19	18	17	16	16	-	-	-	-
Высокотемпературная сталь до –10 °С при номинальном давлении	526 822 / 32	100	65 – 400	100	100	100	100	100	100	100	97	85	54	37

3) Макс. рабочая температура для клапана с пружиной +300 градС.

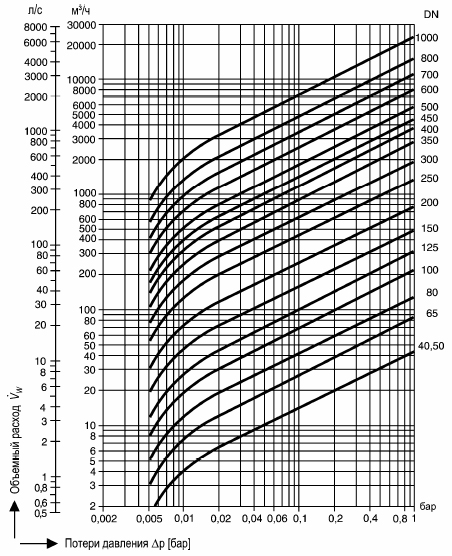

Графики потерь давления

Кривые на графике действительны для воды при температуре 20градС. Чтобы получить величи-ну потери давления на клапане для других сред, необходимо рассчитывать расход эквива-лентного объема воды и подставить его в график. Указанные на графике значения примени-мы к клапанам с горизонтальным потоком среды. При вертикальной установке незначитель-ные отклонения от значений на графике наблюдаются только в области частичного от¬крытия.
Данный график и расходные характеристики применимы для номинальных давлений до PN40 включительно. Для номинальных давлений выше PN40 Zeta-значения и значения перепада давления увеличиваются, примерно, на 20% для тех же расходов. Значения Kvs соответст-венно уменьшаются.
