Редукционные клапаны SelfAct 5801

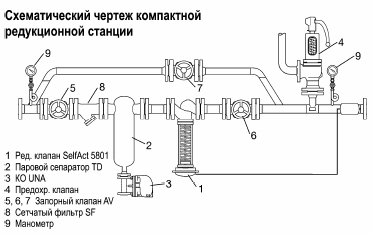

Область применения

Редукционный клапан SelfAct 5801 является пропорциональным односедельным регулятором прямого действия с сильфонным уплотнением. Клапан поддерживает постоянное давление после себя. Применяется для регулирования давления водяного пара, нейтральных жидкостей, невоспламеняющихся паров и газов. Если температура рабочей среды выше 100 С, то для защиты мембраны необходимо использовать охладитель импульса. В зависимости от материала корпуса существует три исполнения клапана SelfAct 5801: 0.7043 (чугун), 1.0619 (сталь) и 1.4581(нерж. сталь). Максимальный коэффициент редуцирования – 1 : 10.

Размеры [мм] и вес [кг] корпуса клапана
DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 150 160 180 200 230 290 310 350 400 480 600
H 390 390 390 408 425 500 505 590 590 705 725 760
Прим. Вес 7 8 9 12 14 19 27 40 52 80 114 173
Размеры [мм] и вес [кг] привода
Привод A11 A2 A3 A4 A51 A6 B11 B2
A 150 160 195 270 355 510 150 160
h1 90 100 100 120 165 220 90 110
Прим. Вес 2.8 4.5 6.0 4.5 10 28 3.5 5.5
Размеры [мм] и вес [кг] охладителя импульса
Номер I d Размер DN Вес
1 206 88.9 15 – 65 1.7
2 172 152.4 80 – 100 3.5
3 250 152.4 125 – 200 4.9



Значения Kvs, максимальный перепад давления МПД на клапане и номинальное давление PN

DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Kvs [м³/ч] 1.8/3.0 1.8/5.0 1.8/8.0 10 15 25 38 59 87 150 204 255
МПД 24 бар 20 бар 15 бар
0.7043 PN25 PN16/25
1.0619 PN40 PN25/40 PN25
1.4581 PN40 PN25/40


Характеристика по давлению/температуре

Исполнение Макс. раб. давление/температура
PN16 PN25 PN40
0.7043 16 бар / –10 С 10 бар / 350 С 25 бар / –10 С 16 бар / 350 С
1.0619 25 бар / –10 С 13 бар / 400 С 40 бар / –10 С 21 бар / 400 С
1.4581 25 бар / –10 С 14 бар / 400 С 40 бар / –10 С 23 бар / 400 С


Выбор привода

Диапазон вых. давления (бари) Номинальный размер DN
15 20 25 32 40 50 65 80 100 125 150 200
8-20 B11 A11 B2
8 – 16.5                   A11
3.2 – 10               A2
2.4 – 10           A11
1.1 – 10 A11
1.8 – 4.5                   A3
1.2 – 4.0               A3
0.8 – 3.0           A3
0.8 – 2.2                   A4
0.4 – 1.5               A4
0.4 – 1.1                   A51
0.1 – 1.4 A4
0.1 – 1.0           A4
0.1 – 0.6               A51 A6
