Аэрационные системы ФОРТЭКС АМЕЭкономичное и, в то же время, достаточное обеспечение кислородом протекающих в активационных станциях очистки сточных вод биологических и других процессов требует точных знаний методов определения размеров аэрационных систем, оптимального распределения аэрационных элементов в аэротенках и подбора оборудования, а также систем управления при постоянно изменяющихся условиях эксплуатации аэротенка.

Определение необходимого объема кислорода - окислительной мощности для нормального протекания биологических процессов очистки сточных вод при активационном процессе основано на определении расхода кислорода, необходимого для эндогенной респирации ила, экзогенного окисления органических веществ, для процессов нитрификации и, в случае необходимости, для процессов окисления, с учетом влияния денитрификационных процессов.

УСТРОЙСТВО МЕЛКОПУЗЫРЧАТОЙ АЭРАЦИОННОЙ СИСТЕМЫ



Мелкопузырчатая пневматическая система аэрации состоит из источника воздуха (одноканальная воздуходувка, ротационная воздуходувка, турбовоздуходувка), единицы фильтрации воздуха, трубной разводки из некорродирующих материалов, воздухораспределительных решеток, оснащенных мелкопузырчатыми элементами и обезвоживающего устройства.

Мембранные элементы являются наиболее подходящими для систем с прерывистой подачей воздуха, например, для систем одновременной нитрификации и денитрификации. Специально перфорированная мембрана из синтетического каучука (преобладает тип ЕПДМ) работает как обратный клапан. В последнее время мембранные элементы применяются и в аэрационных системах с постоянной подачей воздуха.

Фильтрация засасываемого воздуха и система удаления воды из аэрационных решеток существенно удлиняют срок службы и стабилизируют производительность мелкопузырчатых элементов, удлиняются интервалы между необходимыми текущими ремонтами и очисткой. Процент использования кислорода Еa из добавляемого воздуха зависит в значительной степени от наполнения элементов воздухом, глубины погружения, способа распределения элементов в аэротенке (поверхностная плотность элементов, способ распределения) и от интенсивности аэрации. В 2 раза повысится производительность аэрационных систем при распределении элементов по всей площади, в сравнении с их размещением вблизи стены (линейное расположение). Применяя измерение концентрации растворенного кислорода, и в зависимости от этой концентрации, управляя работой воздуходувок, можно достичь экономии электроэнергии. Мембранные элементы обеспечивают возможность прерывистой аэрации, без опасения их заиливания.





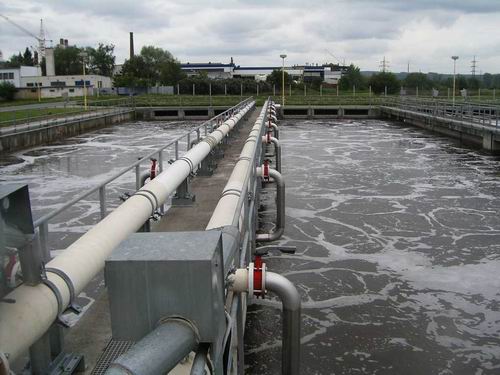

Аэрационная система ФОРТЭКСДля малых станций очистки сточных вод применяются малые ротационные воздуходувки, управляемые с помощью временной программы, которая реагирует на изменение загрузки станции в течение дня.

В случае больших станций очистки сточных вод применяется метод непрерывного измерения О2 и регулирование подачи сжатого воздуха.

Особое внимание при применении мелкопузырчатой пневматической аэрации нужно уделять монтажу всей системы. Необходимо произвести качественную установку системы в аэротенк, а после монтажа необходимо произвести проверку непроницаемости в чистой воде, при небольшом погружении аэрационных элементов.

ПРОЕКТИРОВАНИЕ МЕЛКОПУЗЫРЧАТЫХ АЭРАЦИОННЫХ СИСТЕМ ФОРТЭКС

Проектирование, изготовление и монтаж мелкопузырчатых аэрационных систем, производимых СП «ФОРТЭКС», соответствует всем перечисленным требованиям. Аэрационная система проектируется с помощью специальной программы в соответствии с руководством ЕРА, учитывающей окислительную характеристику мелкопузырчатого элемента. Готовый проект дополнительно проверяется вспомогательными параметрами (например, объемная интенсивность аэрации).

Окислительная характеристика была получена обширной совокупностью стандартных тестов и систематически проверяется эксплуатационными испытаниями.

ЭЛЕМЕНТЫ ФОРТЭКС

Аэрационные элементы ФОРТЭКС предназначены для перемешивания и аэрации вод в активационных и деаэрационных бассейнах станций очистки сточных вод или аэрации других жидкостей, для аэрации оборудования для разведения рыбы, прудов и водоемов, а также для пневматической флотации.

Мелкопузырчатые аэраторы ФОРТЭКС снабжены резиновой мембраной, которая изготовлена из ЕПДМ - каучука (этилен - пропилен - димер). При определенном давлении воздуха мембрана выпучивается таким образом, что в ней раскрываются отверстия, и начинает проходить воздух в форме мелких пузырьков. Над входным отверстием воздуха мембрана не имеет перфорации и служит в качестве обратного клапана для перекрытия впускного отверстия при прекращении подачи воздуха, чем препятствует проникновению воды в воздуховод. Контрольный клапан впуска воздуха обеспечивает одинаковое сопротивление и распределение воздуха по элементам также в случае длинных воздухораспределителей, препятствует местному падению давления и поддерживает систему в работоспособном состоянии даже в случае механического повреждения. Для закрепления элементов на магистральной аэрационной линии применяются разъемные крепления. Преимуществом элементов являются высокие окислительная мощность и использование кислорода, экономичность, низкие потери давления, простая конструкция элемента, возможность простой и быстрой замены мембраны или целого элемента, высокая устойчивость к засорению.

Средне пузырчатые элементы АМЕ - Р, АМЕ - S предназначены для перемешивания и аэрации вод в деаэрационных бассейнах станций очистки сточных вод, в резервуарах аэробной стабилизации ила, селекторах, песколовках или для аэрации других жидкостей, для аэрации оборудования для разведения рыбы, прудов и водоемов.

Мелкопузырчатые аэрационные элементы ФОРТЭКС производятся трех основных типов:

  • Дисковый (АМЕ - 260)
  • Пластинчатый (АМЕ -D)
  • Трубчатый (АМЕ - Т 750 и АМЕ - Т 370)

В случае средне пузырчатой аэрации применяются среднепузырчатые аэраторы АМЕ-Р или АМЕ - 260S.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип АМЕ 260 D Т 750 Т 370 260-S Р
Вес 0,8 1,9 1,3 0,9 0,8 0,05 кг
Потеря давления 1,8-3,7 2,4 -4,5 4,0 -5,6 4,0-5,6 1,0-2,0 1,2-4,0 kПа
Расход воздуха на элемент 1,0-6,0 3,0 -18,0 2,0-9,0 1,0-5,0 4,0-8,0 2,0-15,0 м3
Рекоменд. расход воздуха 3,5-4,0 7,0-10,0 5,0-6,0 2,5-3,5 5,0-7,0 4,0-10,0 м3
Использование кислорода Еа 3,8-8,0 4,0-7,0 3,5-8,0 3,5-8,0 2,5-4,5 1,7-2,2 %/м
Плотность элементов Ds 0,5-4,5 0,2-5,0 0,5-4,5 0,8-7,0 0,5-4,5 0,5-4,5 шт/м2


АМЕ - 260

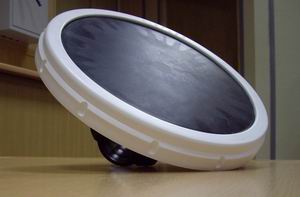

Мелкопузырчатый аэрационный дисковый элемент с эластичной мембраной состоит из резиновой перфорированной мембраны, прикрепленной к несущей тарелке металлическим зажимным кольцом. Несущая тарелка крепится к воздуховоду ввинчиванием в футорку с внутренней резьбой. Дисковый элемент применяется чаще всего для цельноплоскостных систем распределения.

СХЕМА АМЕ-260
СХЕМА АМЕ - 260

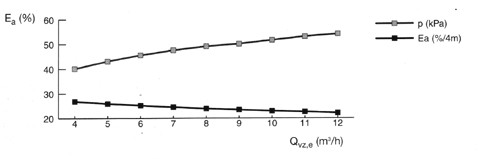

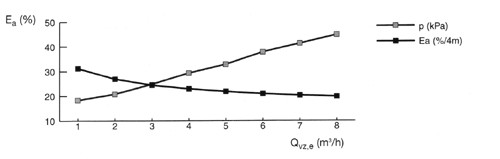

Характеристика АМЕ-260
Характеристика АМЕ-260

АМЕ - D

Мелкопузырчатый аэрационный пластинчатый элемент состоит из несущей плиты, эластичной перфорированной мембраны и устройства её крепления к несущей плите. Пластинчатые элементы являются самыми выгодными при применении для высоко нагруженных активационных систем, экстремальной плотности аэрационных элементов и в съемных (извлекаемых) решетках. Элемент крепится к воздуховоду ввинчиванием в футорку с помощью вставки с наружной резьбой 3/4”.

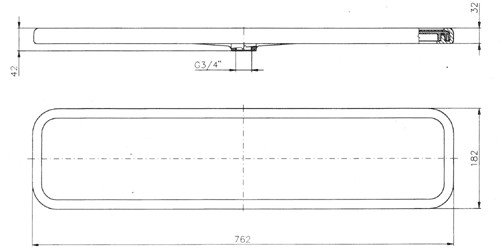

СХЕМА АМЕ - D
СХЕМА АМЕ - D

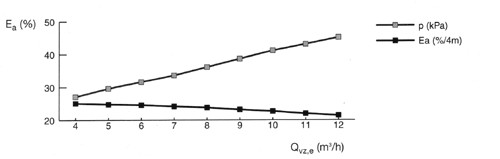

Характеристика АМЕ-D
Характеристика АМЕ-D



АМЕ - Т 750, АМЕ - Т 370

Мелкопузырчатый трубчатый аэрационный элемент состоит из резиновой перфорированной мембраны, прикрепленной к несущей трубке диаметром 63 мм. На обоих концах мембрана закреплена зажимными лентами. Трубчатый элемент снабжен отверстием подвода воздуха и у него существенно упрощен способ крепления к аэрационной линии. Трубчатые аэрационные элементы применяются в случаях высокой и экстремальной плотности размещения аэрационных элементов, при специфических формах отстойников и на съемных (извлекаемых) аэрационных решетках.

Для специального применения возможно изготовление этого типа аэраторов из нержавеющей стали, чтобы элемент не содержал пластиковых частей.

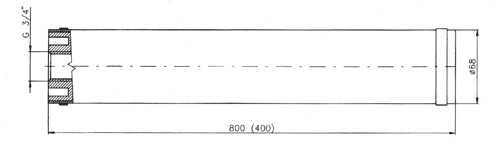

СХЕМА АМЕ - Т 750, АМЕ - Т 370
СХЕМА АМЕ - Т 750, АМЕ - Т 370

Характеристика АМЕ - Т (1 м)
Характеристика АМЕ - Т (1 м)

AME - 260S

Среднепузырчатый элемент АМЕ - 260S предназначен для перемешивания смесей в бассейнах, аэрации вод в резервуарах аэробной стабилизации ила, перемешивания аккумуляционных бассейнов и усреднителей.

СХЕМА АМЕ - 260S
СХЕМА АМЕ - 260S

AME - Р

Средне пузырчатый аэрационный элемент диаметром 80 мм состоит из перфорированной мембраны, которая изготовлена из ЕПДМ - каучука. Мембрана закреплена на несущей тарелке. Зажимного кольца элемент не имеет. Несущая тарелка прикрепляется к воздуховоду ввинчиванием в футорку с внутренней резьбой. Футорка является чаще всего пластиковым патроном диаметром 63 или 90 мм. Середина мембраны не имеет перфорации и служит в качестве обратного клапана для перекрытия впускного отверстия при прекращении подачи воздуха. Распределительный трубопровод исполнен из пластика или нержавеющей стали. Ввод в эксплуатацию и монтаж аэрационных элементов должен быть осуществлен по инструкции производителя.

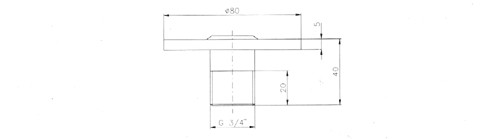

СХЕМА АМЕ - Р
СХЕМА АМЕ - Р

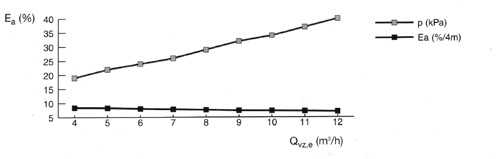

Характеристика АМЕ - Р
Характеристика АМЕ - Р
