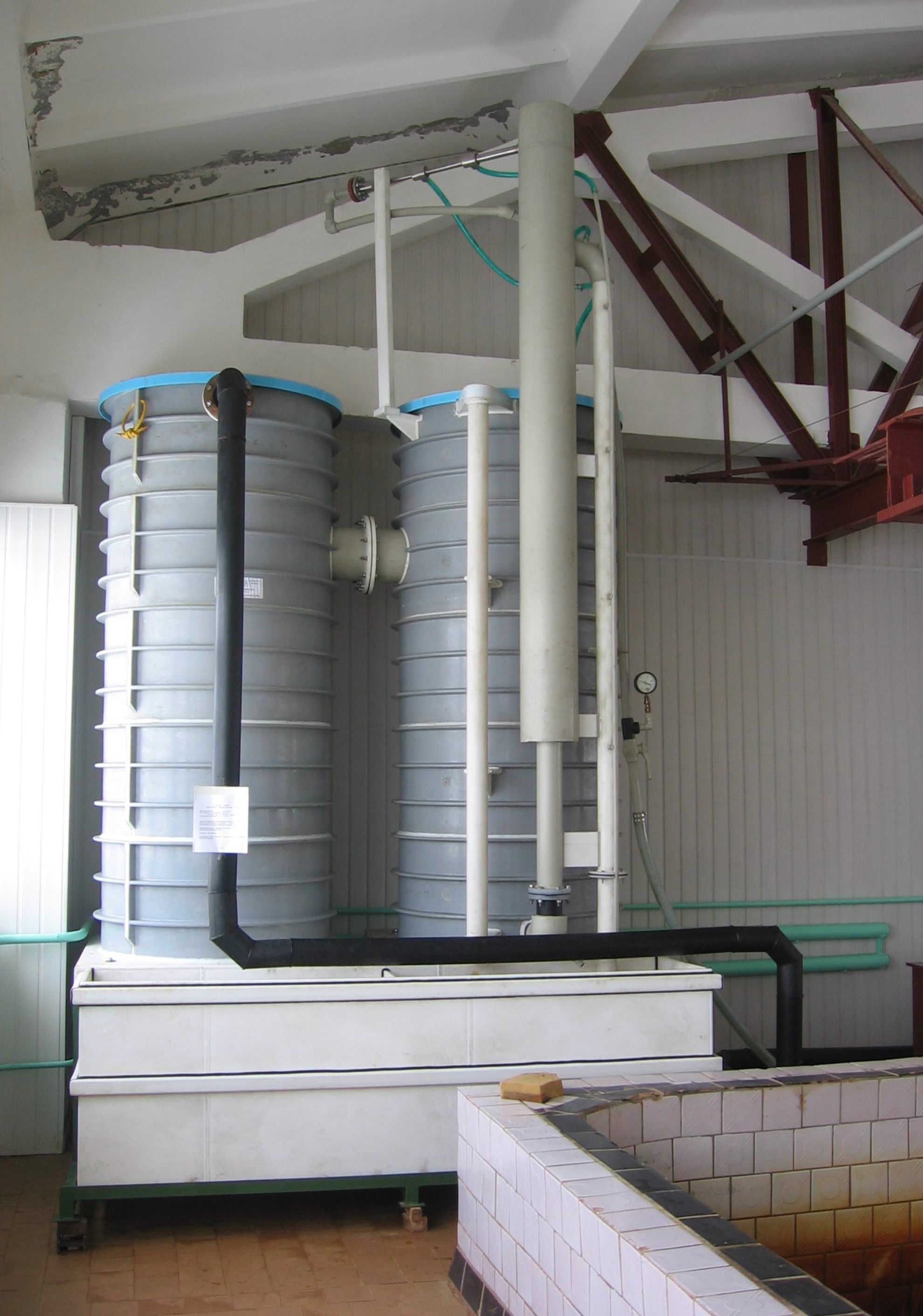

Безреагентная, гидроавтоматическая установка для обезжелезивания подземной воды

Безреагентная, гидроавтоматическая установка для обезжелезивания подземной воды

ОБЩИЕ СВЕДЕНИЯ

Компактная, гидроавтоматическая, безреагентная установка обезжелезивания предназначена для очистки воды из подземных источников от соединений железа до концентрации не более 0,3 мг/л согласно требованиям ГОСТ 2874-82 «Вода питьевая».

Попутно в установке происходит очистка исходной воды от растворенных газов, таких как сероводород, двуокись углерода, метан и др., удаление мутности и запаха, нитритов и нитратов, взвешенных и коллоидных частиц, снижение цветности, карбонатной жесткости, происходит стабилизация воды.

Вода после очистки используется для хозяйственно-питьевого водоснабжения потребителей.

Преимущества установки:

  • самостоятельная, гидроавтоматическая промывка плавающей фильтрующей загрузки;
  • отсутствуют дополнительные емкости и насосы, предназначенные для промывки фильтра, отсутствует компрессор для подачи воздуха в исходную воду; эксплуатация установки практически сводится к наблюдению за режимом работы насосов I и II подъема;
  • установки производительностью до 800 м3/сутки поставляются Заказчику в полной готовности к эксплуатации, вместе с баком для фильтрата, требуется лишь подключение установки к трубопроводу подачи исходной воды, насосу второго подъема и к месту слива промывочной воды, расход воды на самопромывку составляет 1,5% суточной производительности установки;
  • возможность увеличения производительности установки путем блокировки;
  • низкая материалоемкость и высокая надежность установки;
  • отсутствие вторичного загрязнения воды благодаря применению некорродирующих полимерных материалов.
  • Материалы, используемые для изготовления установки, имеют разрешение Минздрава РБ (гигиенические сертификаты).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производительность установки от 100 до 100 000 м3/сут.
Давление исходной воды перед аэратором установки 0,40 МПа
Высота верхней точки установки 5,8 м


Изготовление установок производительностью более 800 м3/сутки производится непосредственно на месте будущей эксплуатации. Расчет технических параметров производится индивидуально по требованию Заказчика.

ПРИНЦИП РАБОТЫ

Исходная вода насосом I подъема из артезианской скважины подается на аэратор-дегазатор, где происходят интенсивные процессы окисления железа кислородом воздуха и удаление этим же воздухом растворенных в воде газов. Обработанная таким образом вода далее поступает на гидроавтоматические фильтры с плавающей фильтрующей загрузкой, где окончательно очищается от нерастворимых примесей. По мере загрязнения фильтрующей загрузки, фильтр с помощью гидроробота самостоятельно включается в режим самопромывки, после окончания которой, также самостоятельно переключается в новый цикл фильтрования. Очищенная вода переливается в бак чистой воды и далее насосом второго подъема подается на потребление.

Принципиальная схема установки

Принципиальная схема установки

1 - аэратор
2 - гидроробот
3 - фильтр
4 - плавающая фильтрующая загрузка
5 - удерживающая сетка
6 - бак чистой воды
7 - насос второго подъема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НЕКОТОРЫХ УСТАНОВОК


Производительность м3/сут. 100 200 400
Давление воды перед аэраторами установки мРа 0,4 0,4 0,4
Диаметр установки м 1,7 2,2 3,0
Высота верхней точки м 5,5 5,8 5,8
Объем бака чистой воды (фильтрата) м3 1,8 3,6 8,2
Расход воды на самопромывку м3 1,5 3,0 6,0
Частота промывки фильтра в зависимости от концентрации загрязнений
Режим промывки фильтров  гидроавтоматический
Допускаемый перерыв в работе установки в течение суток ч 8 8 8


(При минусовой температуре окружающего воздуха остановка запрещается).

ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ

Концентрации:
- общее железо мг/л до 15
- свободная двуокись углерода мг/л до 100 - 120
- растворенный сероводород мг/л до 8
- перманганатная окисляемость мг О/л до 8,5
- общая щелочность мг-экв/л более 2
- РН   более 6,8
- колли-индекс   до 3
- форма химического соединения железа в воде   Fe(HCO3)2

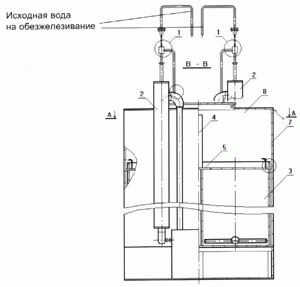

ПЛАН И РАЗРЕЗ УСТАНОВКИ ОБЕЗЖЕЛЕЗИВАНИЯ
ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 100 ДО 400 м3/сут.

ПЛАН УСТАНОВКИ ОБЕЗЖЕЛЕЗИВАНИЯ        РАЗРЕЗ УСТАНОВКИ ОБЕЗЖЕЛЕЗИВАНИЯ



  1. Аэратор
  2. Гидроробот
  3. Фильтры
  4. Переливные баки
  5. Удерживающая сетка
  6. Бак чистой воды
  7. Бак воды для промывки фильтров
  8. Сборник промывной воды

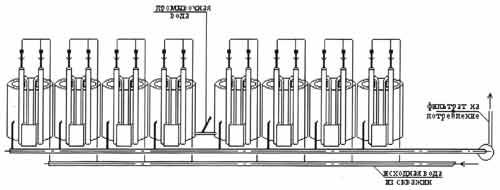

ПРИМЕРЫ БЛОКИРОВКИ УСТАНОВОК ОБЕЗЖЕЛЕЗИВАНИЯ
УСТАНОВКА ПРОИЗВОДИТЕЛЬНОСТЬЮ 5000 м3/сут.

ПРИМЕРЫ БЛОКИРОВКИ УСТАНОВОК
                ОБЕЗЖЕЛЕЗИВАНИЯ

Безреагентная самопромывающаяся установка для очистки подземной воды от Fe, H2S, CO2, запаха, мутности, производительностью 5000 м3/сутки.

Преимущества:

  • не требуется здание для установки
  • полностью заводское изготовление установки, диаметр установки - 3 м
  • транспортировка автотранспортом, поездом, пароходом
  • в установке имеются суммарные баки для фильтрата, сбора, очистки и возврата промывочной воды, а также для самопромывки фильтров
  • промывку фильтра осуществляет гидроробот, без участия человека
  • нет потерь промывочной воды (замкнутый цикл)
  • оператору требуется только регулировать производительность установки

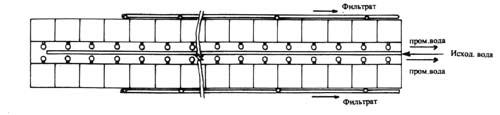

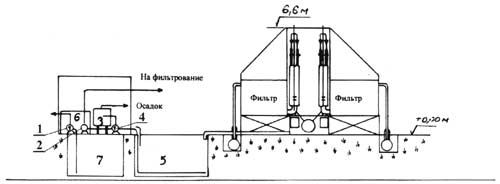

ФИЛЬТРОВАЛЬНЫЙ БЛОК ПРОИЗВОДИТЕЛЬНОСТЬЮ 10000 м3/сут.

ФИЛЬТРОВАЛЬНЫЙ БЛОК
                ПРОИЗВОДИТЕЛЬНОСТЬЮ 10000 м3/сут.

ФИЛЬТРОВАЛЬНЫЙ БЛОК ПРОИЗВОДИТЕЛЬНОСТЬЮ 10000 м3/сут.

  1. насосы второго подъема.
  2. насосы возврата осветленной промывочной воды на фильтрование.
  3. пресс-фильтр.
  4. насос для подачи осадка.
  5. емкость для промывной воды.
  6. гидроавтоматический дозатор флокулянта.
  7. сборник фильтрата.
