Воздуходувки Robuschi

Воздуходувки Robuschi предназначены для сжатия и подачи больших объёмов (до 450 м3/мин) воздуха или инертных газов под небольшим давлением (до 2 атмосфер) и могут использоваться в различных технологических процессах. Чаще всего используются при аэрации воды и для пневматической транспортировки сыпучих материалов (зерна, муки, кофе, какао, цемента и т.п.), а также для поддержания процессов горения в печах обжига и сушки.

ROBOX - это интегральный компрессорный блок для подачи газов под низким давлением, который имеет воздуходувку типа RBS с вращающимися лопастями с приводом от электродвигателя через специальный клинообразный ремень.

Блок данного типа обеспечивает производительность до 150 куб.м./мин при использовании электродвигателей мощностью до 250 кВт. Для обеспечения более высокой производительности в блоках GRB могут быть установлены электродвигатели с мощностью более 250 кВт, которые имеют привод с клинообразным ремнем. В блоках CRB с номинальной мощностью более 250 кВт привод прямого типа с коробкой передач.

Воздуходувка типа RBS имеет усовершенствованную конструкцию с крыльчаткой, в которой изменяется положение лопастей. Она была специально разработана для компрессорного блока ROBOX. Воздуходувка данного типа имеет роторы с тремя лопастями со специальным профилем, которые образуют новую систему, понижающую пульсацию потока газа (LOW PULSE) до уровня ниже 2% от рабочего давления. Валы воздуходувки имеют увеличенные размеры, что позволяет им работать при повышенных значениях рабочего давления и более высокой скорости вращения. Подшипники системы имеют усиленную конструкцию, что в особенности выражено у подшипника ведущего вала, который располагается со стороны электродвигателя, что позволяет обеспечить надежную работу агрегата при возникновении повышенных нагрузок от привода с клинообразным ремнем. На входе блока располагается специальный глушитель с запатентованной конструкцией, имеющий устройство подстройки по частоте для устранения базовой частоты (колебаний) воздуходувки за счет явления интерференции звуковых волн и звукопоглощающее устройство, с помощью которого подавляются частоты выше 500 Гц. В глушителе (сразу перед входным патрубком воздуходувки) установлен фильтр, с помощью которого исключается загрязнение подаваемого газа даже в случае повреждения поглощающего материала. Глушитель на выходе имеет специальную резонансную камеру с трубкой с крестообразным разрезом, с помощью которой подавляются частоты выше 500 Гц. Она последовательно соединена с запатентованным устройством, имеющим приспособление для подстройки с целью подавления шума на базовой частоте колебаний воздуходувки за счет явления интерференции звуковых волн.

Глушитель на выходе имеет специальную конструкцию для уменьшения потерь давления в потоке подаваемого газа. Отсутствие прокладок из звукопоглощающего материала исключает загрязнение подаваемого газа и обеспечивает стабильную и эффективную работу глушителя в течение всего срока его службы. Корпус глушителя является частью плиты основания, на которой установлена также воздуходувка и электродвигатель привода. В блоках типов GRB и СRB глушитель обеспечивает подавление звуковых частот в широком диапазоне и не имеет прокладки из звукопоглощающего материала.

Привод с применением клинообразного ремня имеет специальное запатентованное опорное устройство электродвигателя с качающимися кронштейнами, с помощью которых уменьшается нагрузка на воздуходувку и на подшипниках электродвигателя, что позволяет автоматически выравнивать натяжение ремня при работе агрегата без его периодического подтягивания. Положение кронштейнов можно легко регулировать для установки электродвигателей, имеющих различные размеры.

Наличие обратного клапана исключает возможность обратного вращения воздуходувки при ее остановке под нагрузкой. Он имеет новую конструкцию диска с термостойкой резиной и армирующим металлическим сердечником, на основе чего обеспечивается свободное прохождение потока газа при полностью открытом  клапане, что позволяет уменьшить потери давления и исключает дребезжание диска при малых уровнях потока воздуха. Разгрузочный клапан устанавливается по специальному запросу. С его помощью можно обеспечить прямой сброс газа при пуске установки (что может быть важным при наличии пускателей «звезда-треугольник»). Работа клапана происходит полностью автоматически и не требует применения электрического исполнительного устройства.Наличие шумопоглощающего кожуха позволяет существенно уменьшить уровень шумов агрегата. Кожух состоит из группы устойчивых стальных панелей с гальваническим покрытием и полиуретановым звукопоглощающим покрытием. Боковые панели закрывают блок агрегата вплоть до его основания, что гарантирует максимальное звукопоглощающее действие. Кожух установлен на двух стальных рейках с гальваническим покрытием и имеет несущую раму, которая используется при установке агрегата в цеху.

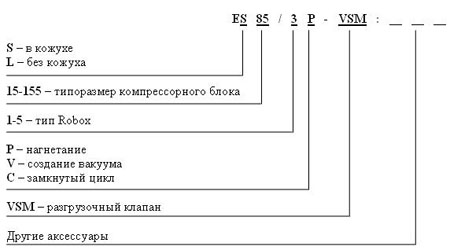

Модельный ряд воздуходувок Robuschi в сочетании с различными вариантами исполнения достаточно велик. Ниже приведены краткие технические характеристики наиболее часто запрашиваемых моделей и исполнений. Для правильного выбора и заказа воздуходувки рекомендуем воспользоваться рекомендациями специалистов.






Модель





  Пр-ть (MIN), м3/мин




  Пр-ть (MAX), м3/мин


  P2-Р1,(MIN), кПа


  P2-Р1,(MAX), кПа


  Мощность эл.дв., кВт


Кожух


EL15/1P 1,5 kW

0,5
2,20
20
50
1,5
-

EL15/1P 2,2 kW

0,4
3,50
20
70
2,2
-

EL15/1P 3,0 kW

1,00
4,30
24
70
3,0
-

EL15/1P 4,0 kW

2,00
4,30
35
70
4,0
-

EL25/1P 4,0 kW

4,30
5,50
27
34
4.0
-

EL35/2P 7,5 kW

5.50
7.90
38
55
7.5
-

ES35/2P 7,5 kW

5.50
7.90
38
55
7.5
+

EL35/2P 11,0 kW

4.60
7.50
58
90
11.0
-

EL45/2P 11.0 kW

7.50
13.00
33
58
11.0
-

EL65/3P 30.0 kW

17.0
24.0
66
75
30.0
-

EL65/3P 37,0 kW

16.50
23.50
85
95
37.0
-
