Вертикальная песколовка LPB

ПРИМЕНЕНИЕ

Вертикальная песколовка предназначена для гравитационного отделения и улавливания песка из сточных вод, поступающих на очистные сооружения. Песколовка устанавливается там, где возможно занесение станции очистки сточных вод песками, в особенности при использовании общесплавной канализации, она надежно защищает станцию очистки от попадания песка. Преимуществом песколовок LPB является их компактное исполнение и быстрый монтаж.

ФУНКЦИОНИРОВАНИЕ

Сточная вода, содержащая песок, очищенная от грубых примесей, поступает в центральный цилиндр песколовки, где происходит частичное снижение скорости и успокоение натекающей воды. По мере движения воды по центральному цилиндру в нижнюю часть песколовки, скорость течения снижается до такой степени, что зерна песка, находящиеся в воде, начинают осаждаться в пространстве аккумуляции песка. Освобожденная от песка вода поднимается через внешнее затрубное пространство к гребню водослива и стекает в канализацию.

Собранный в аккумулирующем пространстве песок после его пневматического взрыхления с помощью среднепузырчатого аэрационного элемента откачивается эрлифтом на песковые площадки.

ПРИМЕНЕННЫЙ МАТЕРИАЛ

Корпус, перегородки и трубопроводы изготовлены из полипропилена, соединительные части - из нержавеющей стали.

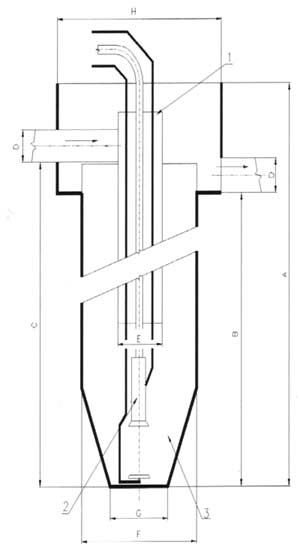

СХЕМА ПЕСКОЛОВКИ

1- Приточный цилиндр
2- Эрлифт для удаления песка
3- Пространство аккумуляции песка

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип песколовки	Ед. изм.	LPB 450	LPB 600	LPB 800	LPB 1000	LPB 1200	LPB 1500
Максим. расход	м³/с	0,0065	0,012	0,022	0,033	0,052	0,079
А	мм	2910	2910	4010	4010	4010	4010
В	мм	2450	2450	3450	3450	3450	3450
С	мм	2550	2550	3610	3610	3610	3610
D	мм	160	200	200	250	250	300
E	мм	250	250	300	400	400	500
F	мм	450	600	800	1000	1200	1500
G	мм	250	250	300	400	400	500
H	мм	700	1150	1400	1700	2100	2700
Запас песка	м3	0,06	0,1	0,26	0,39	0,75	0,94
Д_н подающей трубы на элемент	мм	40	40	40	40	40	40
Расход воздуха на элемент	м³/ч	16	16	16	28	28	32
Д_н подающей трубы на эрлифт	мм	25	25	40	40	40	40
Расход воздуха на эрлифт	м³/ч	12	12	25	25	30	30
Д_н отводящей трубы эрлифта	мм	50	50	90	90	90	90
Требуемое избыт. давление воздуха	кПа	250	250	350	350	350	350
Глубина аккумули-рующего прострва	мм	600	600	750	750	800	800
Масса песколовки	кг	50	70	105	125	140	160

* Параметры соблюдаются при подаче песчаной пульпы на высоту до 500 мм над верхней гранью песколовки. При необходимости подъема на большую высоту необходимо размеры и количество воздуха согласовать с изготовителем.

1 - Приточный цилиндр
2 - Эрлифт для удаления песка
3 - Пространство аккумуляции песка
