Ороситель спринклерный модели А:
- водяной настенный горизонтальный,
- колба 5 мм, резьба присоединения ½"NPT,
- температура срабатывания - 68°С или 57°С
Область применения
Оросители спринклерные производства фирмы CD применяются в водяных и водовоздушных спринклерных системах, а также в дренчерных системах.Основные характеристики
Выпускаются оросители типа AHD204K* (68°С/57°С) – установка параллельно поверхности пола. Они представляют собой автоматические спринклеры колбового типа стандартного реагирования. Стеклянная колба диаметром 5 мм является тепловым замком. В зависимости от температуры срабатывания жидкость в колбе имеет определенный цвет: 68°С – красная, 57°С – оранжевая. Температура срабатывания выбирается в зависимости от категории защищаемого помещения. В случае удаления из оросителя термочувствительного элемента – колбы – он автоматически становится дренчерным.
*До 2008 года оросители на 57°С имели маркировку AHD157K. Сейчас она сохраняется только как заводской номер продукта.

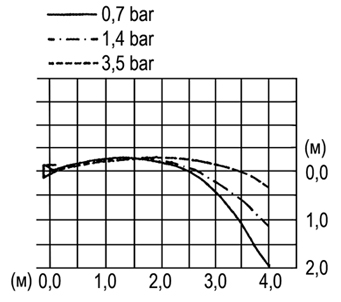

Рис. 1 Рис. 2 Табл. 1. Конструкция оросителя
|
Оросители этих типов предназначены для открытой установки на стену (оросители общего назначения), а также для углубленной установки в случае использования фасонного цоколя. Технические параметры Резьба присоединения - ½"NPT, внешняя коническая. Монтаж и эксплуатация Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55). Комплектность Оросители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой. |
Табл. 2. Интенсивность орошения горизонтального оросителя
|
