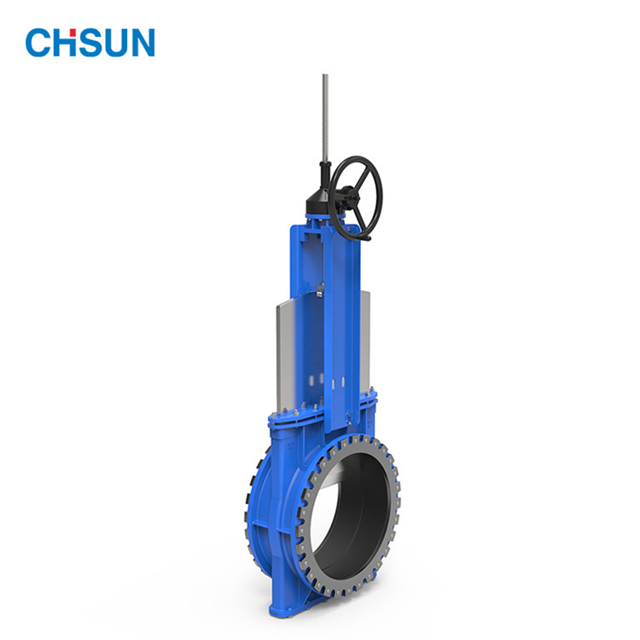

Двунаправленная шиберная задвижка серия QWL

Двунаправленные самогерметизирующиеся ножевые задвижки

Модель: QWLZ53X

Тип:

• Наконечник

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10, PN16, 150LB, JIS 10K, TABLE E/D

Стандарт тестирования:

• API-598

Опе рация:

• handwheel, electric, pneumatic, hydraulic, sprocket, electro-hydraulic, gear

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• NBR, EPDM, NR, PU

Упаковка:

• Aramid fiber, high-water based fiber, rubber, PTFE, graphite

Применимая среда:

• Applicable to slurry, urban sewage treatment, powder, paper, chemicals, and other fields.

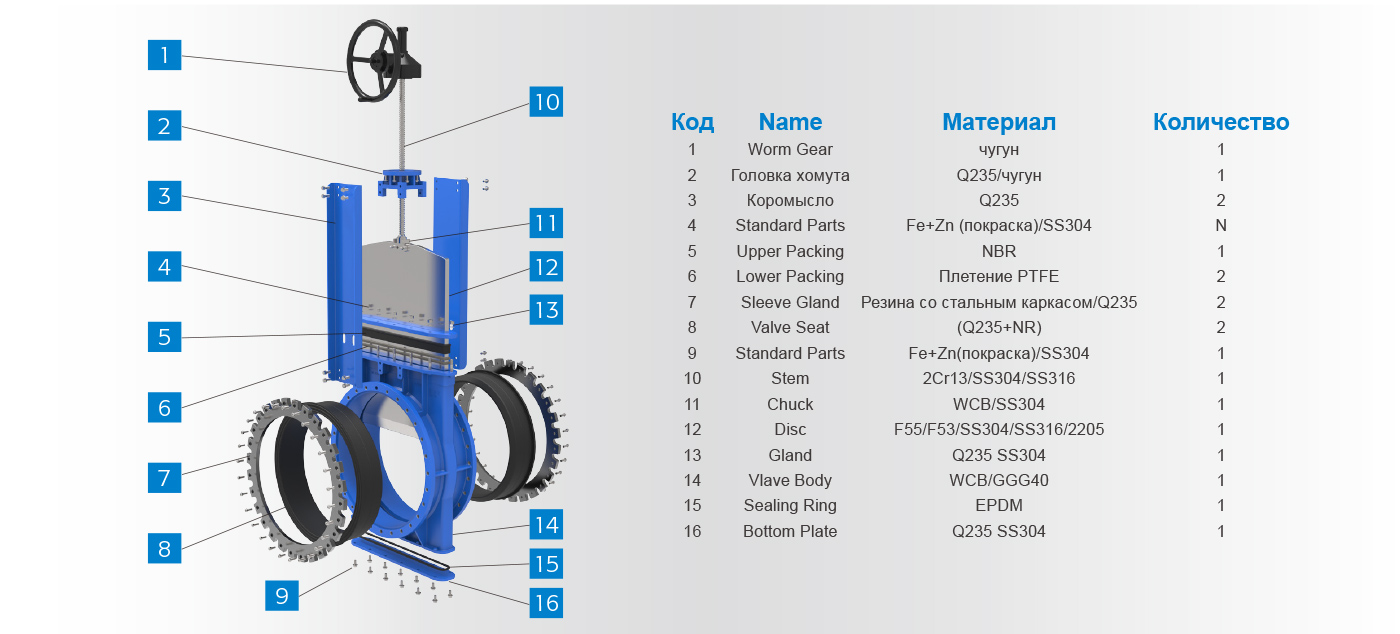

Самоуплотняющаяся ножевая задвижка серии QWL, в которой используется цельная конструкция корпуса клапана, резиновые втулки с обеих сторон корпуса защищают поверхность фланца для увеличения срока службы клапана. Когда нож полностью открыт и полностью закрыт, два Когда нож полностью открыт и полностью закрыт, два седла плотно прилегают друг к другу, давление в трубопроводе улучшает герметичность, поэтому среда не задерживается и не застревает в полости клапана. В корпусе клапана имеются промывочные отверстия и отверстие для очистки жидкости, застрявшей в полости клапана.
