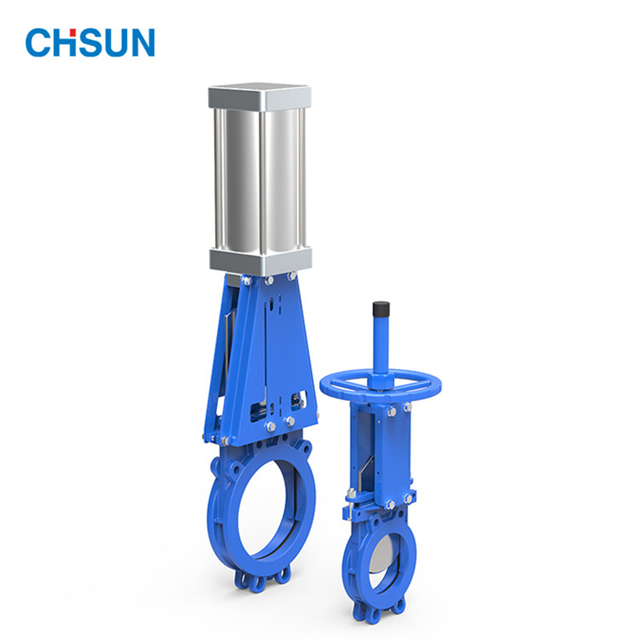

Двунаправленная шиберная задвижка серия QU

Встроенное двунаправленное уплотнение Непазовая ножевая задвижка

Модель: QUZ73X

Тип:

• Контрзажим

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10, PN16, 150LB,JIS10K, TABLE E/D

Стандарт тестирования:

• API-598

Опе рация:

• Ручное колесо, коробка передач, электрическая, пневматическая, гидравлическая, звездочка, рычаг

Основной материал:

• GGG40

Материал диска:

• SS316L, SS304

Уплотнительный материал:

• NBR, EPDM

Упа ковка:

• Арамид, высокая водная основа, тетрафтор, каучук

Применимая среда:

• Подходит для шлама, очистки городских сточных вод, сахарных заводов, порошков, производства бумаги, фармацевтики, химикатов, пищевых продуктов и других областей.

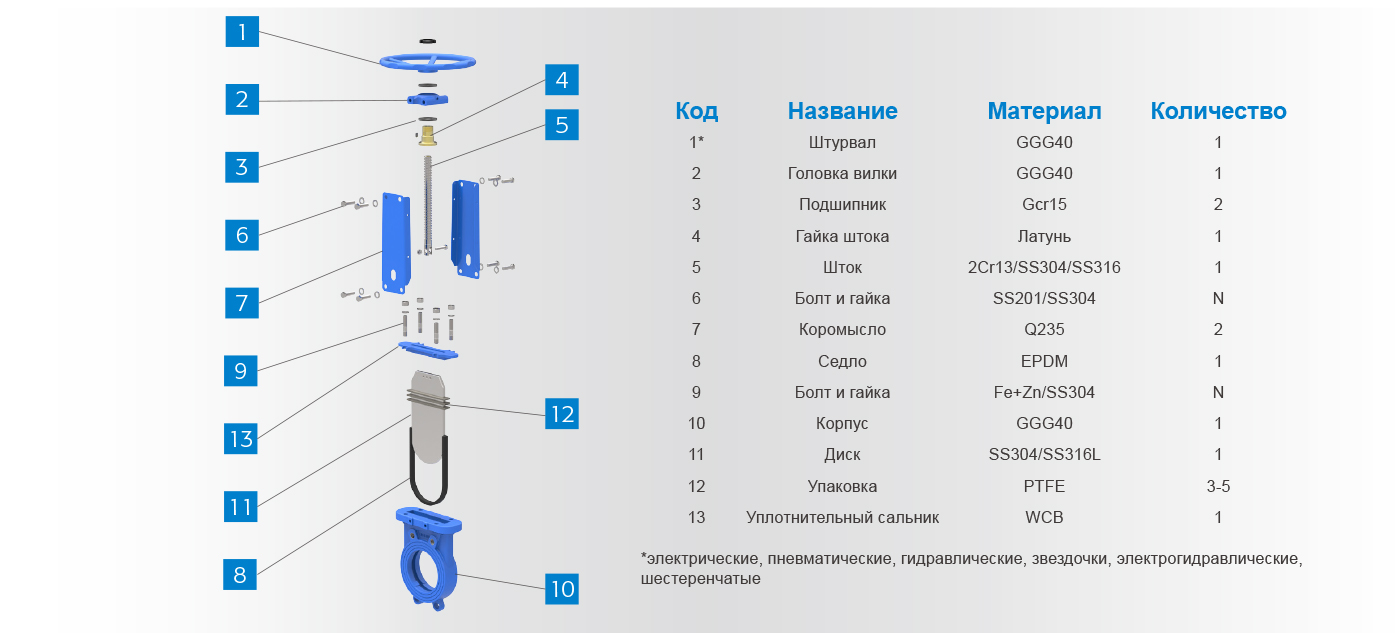

QU серии нет канавки двунаправленного уплотнения шиберной ножевой задвижки, чугунный корпус с более всей структуры шиберной ножевой задвижки, в том числе корпус клапана, ворота, и U-образный гибкий уплотнитель в нижней части тела с канавками.Когда клапан закрыт, нижний когда задвижка закрыта, нижний край затвора контактирует с уплотнением, а затем сжимает уплотнение в паз в корпусе и запечатывает реализацию затвора; когда задвижка открывается, отделяет затвор от нижнего края уплотнения, уплотнение отскочит на тот же уровень, что и паз, который будет предотвратить осадок СМИ, накопленных в полости тела канавки, не засоряется, не остатки, трубы легко очистить, так как для эффективного улучшения уплотнения эффект ножа шиберной задвижки, чтобы предотвратить утечку, когда клапан закрыт.
