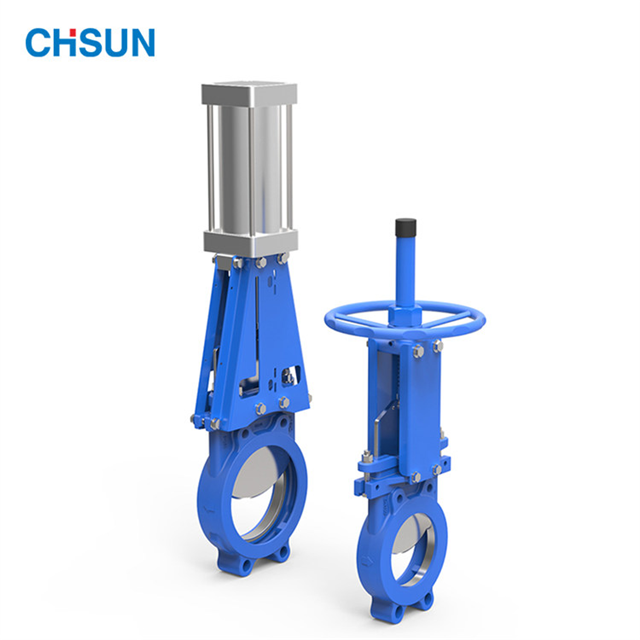

Однонаправленная шиберная задвижка серия QB

Ножевая задвижка с однонаправленным уплотнением/Легкое сменное седло

Модель: QBZ73X

Стандарт фланца:

• DIN PN10,PN16,150LB ,JIS 10K,ТАБЛИЦА E/D

Стандарт тестирования:

• API-598

Управление:

• ручной, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестеренчатый, рычаг

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• NBR, EPDM, PTFE, FKM, Графит, Металл

Упаковка:

• Арамидное волокно, волокно с высоким содержанием воды, резина, ПТФЭ, графит

Применимая среда:

• для пульпы, цементного шлама, золотосодержащего порошка, угольного шлама, пульпы, химической очистки сточных вод, отстойников, асфальта, кислоты и других жидкостей и других сред.

Ножевые задвижки серии QB имеют сменную конструкцию ножевых задвижек с резиновым уплотнением, принцип их герметизации заключается главным образом в тесном соединении между задвижкой и резиновыми уплотнениями. Его главная особенность заключается в том, что резиновое уплотнительное кольцо устанавливается в канавку седла и фиксируется металлическим седлом, которое предотвращает соскальзывание резинового уплотнителя при открытии и закрытии клапана. Если уплотнение повреждено, вы можете снять металлическое седло и заменить резиновое уплотнение, что значительно повысит эффективность работы клапана. Этот клапан является экономичным и высокопроизводительным изделием. Серия ножевых задвижек может быть оснащена пневматическими приводами в соответствии с требованиями различных отраслей промышленности и горнодобывающей промышленности.
