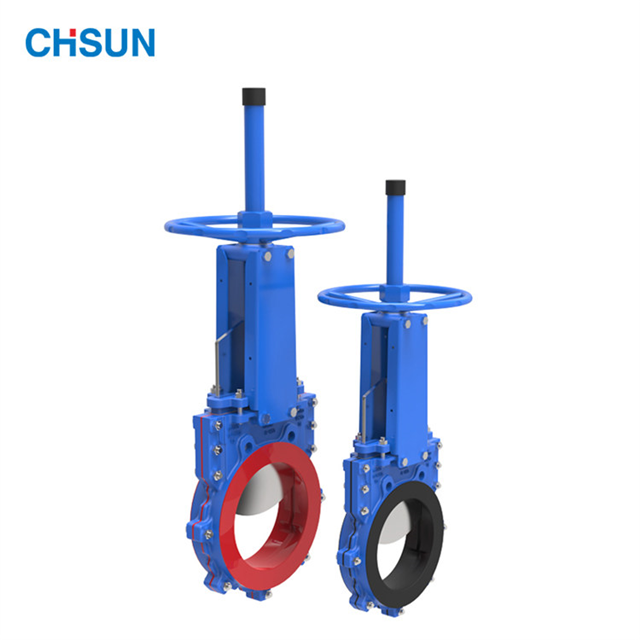

Двунаправленная шиберная задвижка серия QJ

Двунаправленный ножевой затвор с полностью резиновой футеровкой

Модель: QJZ73X

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10, PN16, 150LB, JIS 10K, TABLE E/D

Стандарт тестирования:

• API-598

Операция:

• Ручное колесо, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестерня, рычаг

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• Арамид, высокая водная основа, тетрафтор, каучук

Упаковка:

• Aramid fiber, high-water based fiber, rubber, PTFE

Применимая среда:

• Подходит для шлама, очистки городских сточных вод, сахарных заводов, бумаги, фармацевтических препаратов, химических и других масел и других твердых сред

Тип:

• Контрзажим

QJ серии нет канавки двунаправленного уплотнения резиновые накладки ножевой задвижки, ковкого чугуна тела, резиновые накладки дизайн, избегая среды коррозии тела, нижней части тела с без канавки. Когда клапан закрыт, дно ворот край контакт с уплотнением, а затем сжать уплотнение в паз в теле и запечатаны ворота реализации; когда ворота открываются, отдельные ворота от нижнего края уплотнения, уплотнение будет отскакивать на том же уровне, как паз, который будет предотвращать осадок СМИ, накопленных в полости тела паз, не засоряется, не остатки, трубы легко очистить, так как для эффективного улучшения уплотнения эффект нож шиберной задвижки для предотвращения утечки, когда клапан закрыт.
