Двунаправленная шиберная задвижка серия QS

Встроенное двунаправленное уплотнение Ножевой задвижки без канавок, износостойкое

Модель:

• QSZ73X

Тип:

• Контрзажим

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• PN10/PN16 150LB TE TD

Стандарт тестирования:

• API-598

Операция:

• Ручное колесо, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестерня

Основной материал:

• GGG40

Материал диска:

• SS316L, SS304

Уплотнительный материал:

• PU

Упаковка:

• Арамид, высокая водная основа, тетрафтор, каучук

Применимая среда:

• Подходит для шлама, очистки городских сточных вод, сахарных заводов, порошков, производства бумаги, фармацевтики, химикатов, пищевых продуктов и других областей.

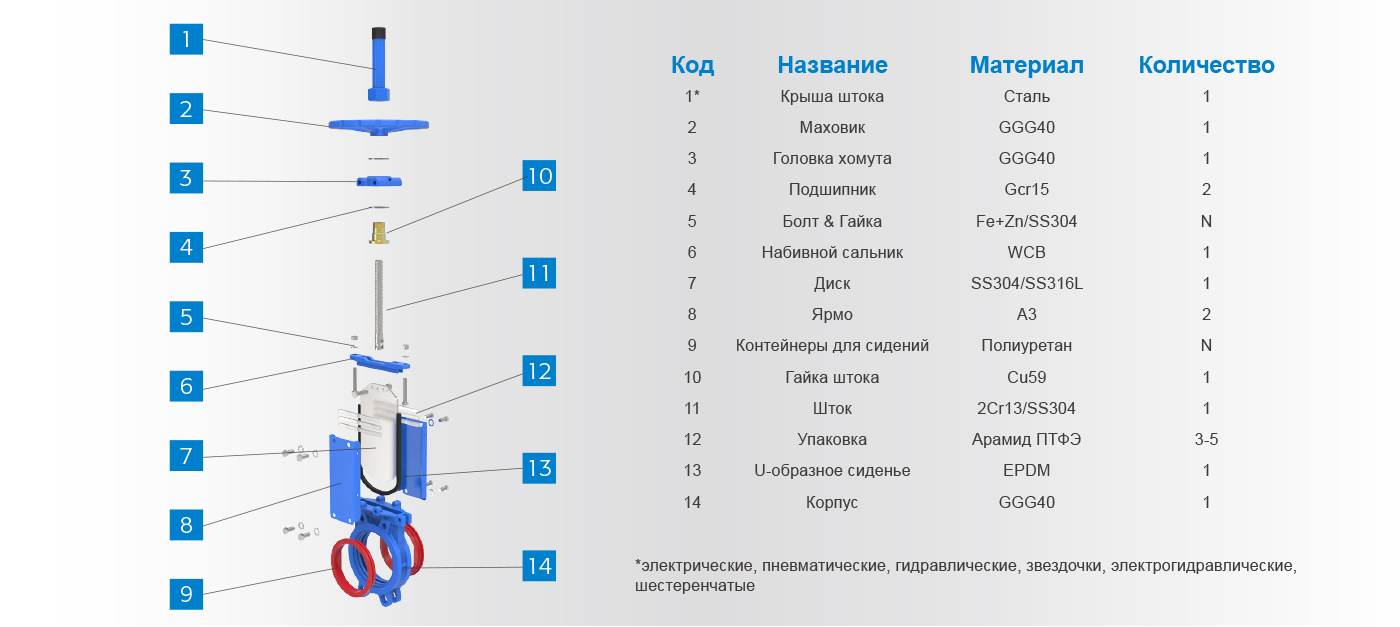

Ножевая задвижка серии QS без канавки с двунаправленным уплотнением, чугунный корпус со всей структурой ножевой задвижки, включая корпус клапана, затвор и U-образное гибкое уплотнение в нижней части корпуса с канавками и полиуретановой крышкой Seat. Когда клапан закрыт, дно ворот край контакт с уплотнением, а затем сжать уплотнение в паз в теле и запечатаны ворота реализации; когда ворота открывается, отделить ворота от нижнего края уплотнения, уплотнение будет отскакивать до того же уровня, как паз, который будет предотвратить осадок СМИ, накопленных в полости тела паз, не засоряется, не остатки, трубы легко очистить, так как для эффективного улучшения уплотнения эффект нож шиберной задвижки, чтобы предотвратить утечку, когда клапан закрыт.

Скачать Описание серия QS
