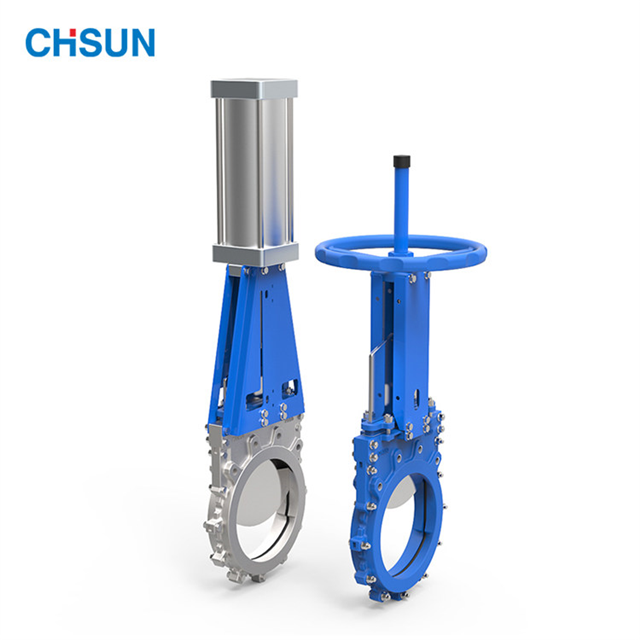

Двунаправленная шиберная задвижка серия QM

2PC Корпус двунаправленное уплотнение ножевой задвижки без паза

Модель: QMZ73X

Тип:

• Контрзажим

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10, PN16, 150LB, JIS 10K, TABLE E/D

Стандарт тестирования:

• API-598

Операция:

• Ручное колесо, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестерня, рычаг

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• NBR, EPDM, FKM

Упаковка:

• Арамид, высокая водная основа, тетрафтор, каучук

Применимая среда:

• Подходит для шлама, очистки городских сточных вод, сахарных заводов, бумаги, фармацевтических препаратов, химикатов и других твердых сред, таких как масло.

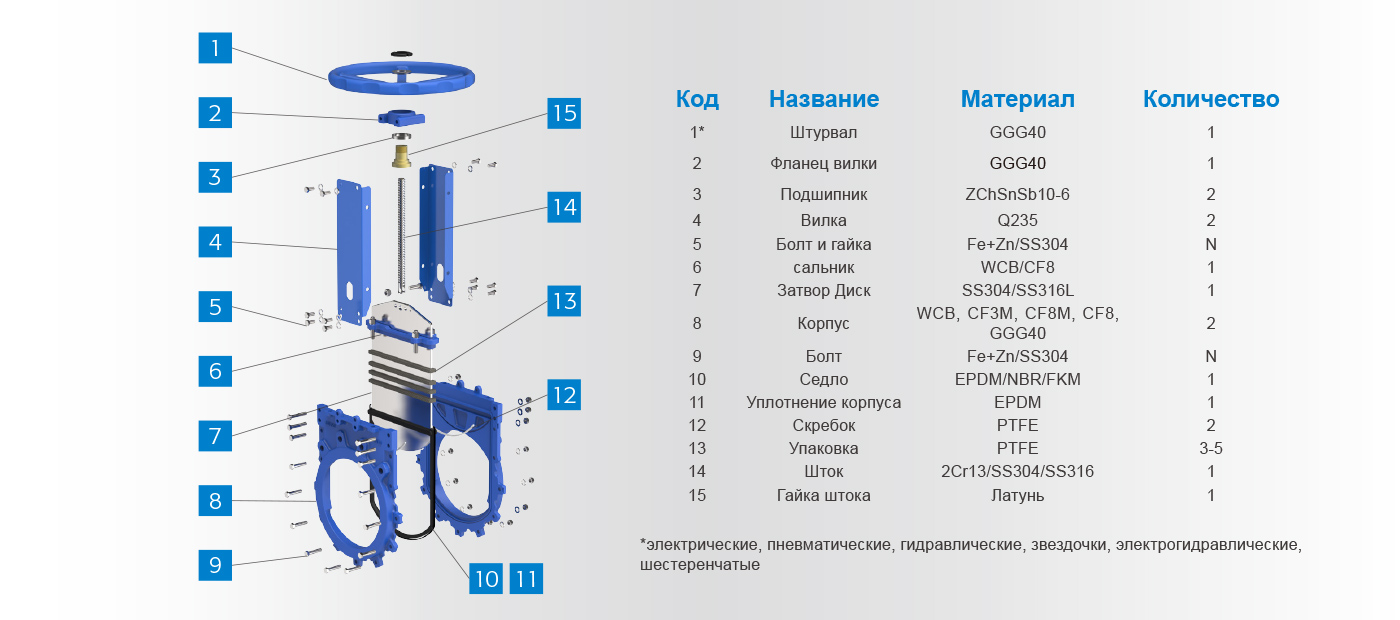

Ножевая задвижка серии QM без канавки с двунаправленным уплотнением, чугунный корпус со всей структурой ножевой задвижки, включая корпус клапана, затвор и U-образное гибкое уплотнение в нижней части корпуса с канавками. Когда клапан закрыт, дно ворота край контакт с уплотнением, а затем сжать уплотнение в паз в теле и запечатаны ворота реализации; когда ворота открывается, отделить ворота от нижнего края уплотнения, уплотнение будет отскакивать до того же уровня, как паз, который будет предотвращать осадок СМИ, накопленных в полости тела паз, не засоряется, не остатки, трубы легко очистить, так как для эффективного улучшения уплотнения эффект ножевой задвижки для предотвращения утечки, когда клапан закрыт.
