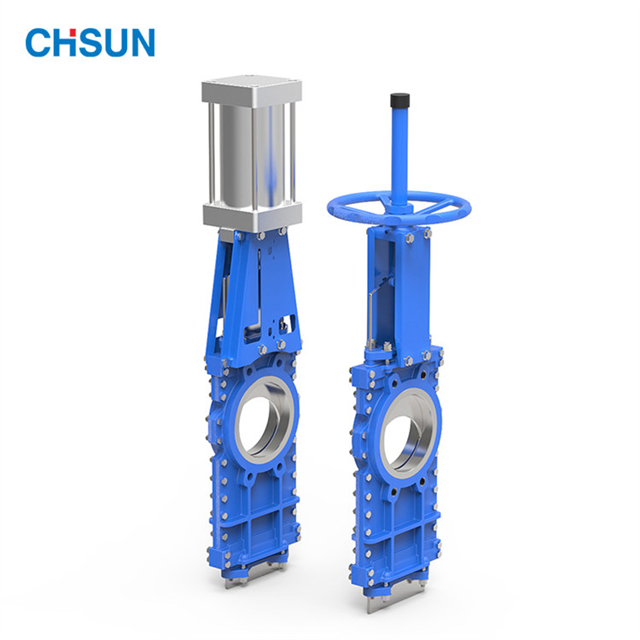

Двунаправленная шиберная задвижка серия QC

Двунаправленный ножевой затвор/дисковый проходной тип

Модель:QCZ73X

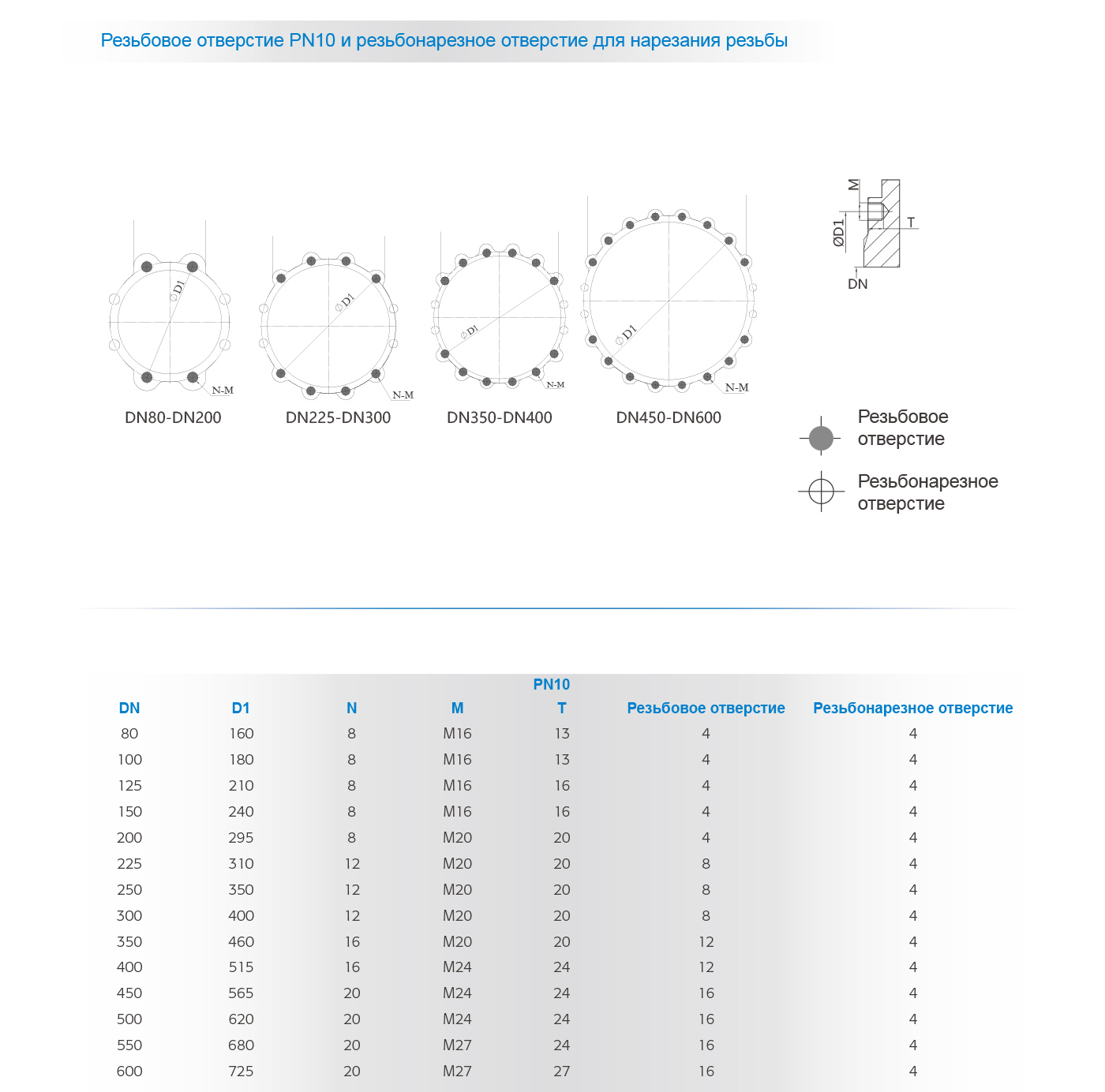

Стандарт фланца:

• DIN PN10, PN16, 150LB, JIS 10K, ТАБЛИЦА E/D

Стандарт тестирования:

• API-598

Операция:

• маховик, электрический, пневматический, гидравлический, звездочка, электрогидравлический, коробка передач, рычаг

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• NBR, EPDM, PTFE, FKM, Графит, Металл

Упаковка:

• Арамидное волокно, волокно на основе воды, резина, ПТФЭ, графит

Применимая среда:

• Применяется для угля на электростанциях, очистки сточных вод, в пищевой, бумажной, медицинской, нефтяной и химической промышленности, в воде, нефти, паре, соединительном или режущем растворе, золотом порошке, рудах, шлаке, угле, целлюлозе, древесной массе, хвостах, волокнах, пыли, химикатах, очистке сточных вод, отстойниках, асфальте, экспорте бункеров, зерновых, отходах скотобоен и других средах.

Серия QC без канавки двунаправленного уплотнения ножевая задвижка, чугунный корпус с более чем всей структуры ножевая задвижка, в том числе корпус клапана, ворота, и U-образный гибкий уплотнитель в нижней части тела с канавками. Когда клапан закрыт, дно ворот край контакт с уплотнением, а затем сжать уплотнение в паз в теле и запечатаны ворота реализации; когда ворота открывается, отделить ворота от нижнего края уплотнения, уплотнение будет отскакивать на том же уровне, как паз, который будет предотвратить осадок СМИ, накопленных в полости тела канавки, не засоряется, не остатки, трубы легко очистить, так как для эффективного улучшения уплотнения эффект ножа шиберной задвижки, чтобы предотвратить утечку, когда клапан закрыт.
