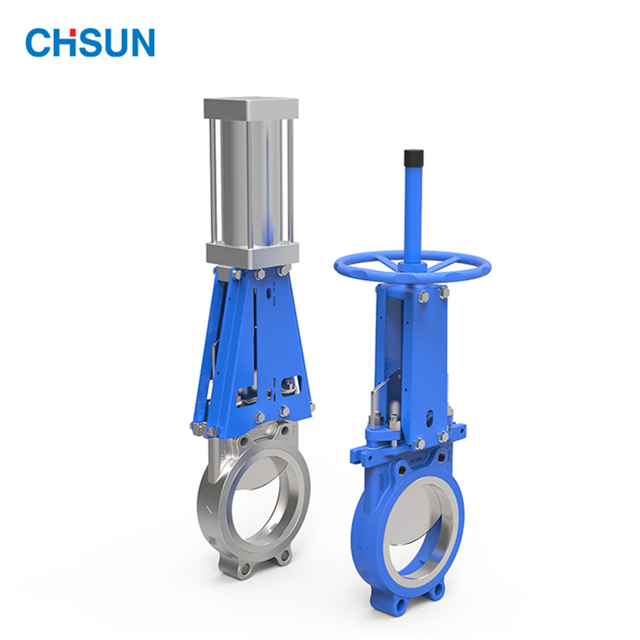

Однонаправленная шиберная задвижка серия QV

Ножевая задвижка с однонаправленным уплотнением/Заменяемое тяжелое седло

Модель: QVZ73X

Тип:

• Пластина, наконечник

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10,PN16,150LB, JIS 10K, TABLE E/D

Стандарт тестирования:

• API-598

Управление:

• ручной, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестерня, рычаг

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• NBR, EPDM, PTFE,FKM, Графито

Упаковка:

• Арамид, высокая водная основа, тетрафтор, каучук, графит

Применимая среда:

• Подходит для шлама, очистки городских сточных вод, сахарных заводов, порошка, бумаги, фармацевтических, химических и других масел, металлические уплотнения подходят для отбора угля на электростанциях, шлака, порошка, шлака, шлака и других твердых сред.

Ножевые задвижки серии QV имеют сменную конструкцию ножевых задвижек с резиновым уплотнением, принцип их герметизации заключается главным образом в тесном соединении между задвижкой и резиновыми уплотнениями. Его главная особенность заключается в том, что резиновое уплотнительное кольцо устанавливается в канавку седла и фиксируется металлическим седлом, что предотвращает соскальзывание резинового уплотнителя при открытии и закрытии клапана. Этот клапан экономичен.

Скачать Описание серия QV
