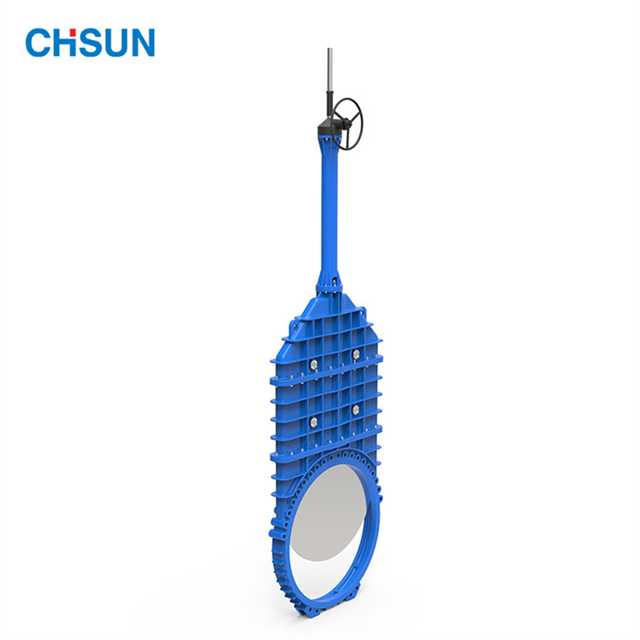

Однонаправленная шиберная задвижка серия QY

Ножевая задвижка с однонаправленным уплотнением (шток не поднимается)

Модель: QYZ73X/QYLZ73X

Тип:

• Контрзажим ,наконечник,фланец

Стандарт конструкции:

• MSS SP-81

Стандарт фланца:

• DIN PN10,PN16,150LB,JIS 10K, TABLE E/D

Стандарт тестирования:

• API-598

Управление:

• Ручное колесо, электрический, пневматический, гидравлический, звездочка, электрогидравлический, шестерня

Основной материал:

• F55, F53, 2205, CF3M, CF8M, CF8, WCB, GGG40

Материал диска:

• F55, F53, 2205, SS310, SS316L, SS316, SS304

Уплотнительный материал:

• EPDM, FKM, NBR, PTFE

Упаковка:

• Четыреххлористое

Применимая среда:

• Подходит для шламов, минеральных шламов, очистки городских сточных вод, сахарных заводов, порошков, производства бумаги, фармацевтики, химикатов и т.д.

Серия QY встроена в корпус клапана и полностью изолирована от внешней среды, она подходит для установки с канализационными трубами и удерживает корпус клапана погруженным в жидкость, если затвор не изолирован от внешней среды, то затвор вскоре выйдет из строя и повлияет на срок его службы. Конструкция уплотнения заключается в том, что при движении ножа вниз его кромка прижимается к клиновой колодке и обеспечивает закрытие ножа в сочетании с уплотнением седла, чтобы достичь эффекта уплотнения.
