Затворы (заслонки) запорные

Запорная заслонка (дисковый поворотный затвор) — тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды. Также эти устройства называют заслонками, поворотными затворами, герметичными клапанами. Наиболее часто такая арматура применяется при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорной арматуры.

Объединение Krombach Armaturen GmbH расширило предел номинальных давлений для данного типа оборудования, что позволило занять ту самую нишу, где другие производители бессильны.

В программу поставок ЗАО "ИРИМЭКС" входят следующие типы заслонок:


Затворы (клапаны) запорные с металлическим уплотнением "TRI-EX" тип 110

  • Трехэксцентриковое положение диска позволяет повысить изностостойкость оборудования
  • Корпус заслонки выполнен из углеродистой или легированной стали
  • PN 16, 25, 40 либо Class 150, 300
  • DN 100-1200
  • Типы присоединения: фланцевое, под приварку

 Технические характеристики заслонок типа 110


Затворы (клапаны) запорные с металлическим уплотнением "TRI-EX" тип 115

  • Двухэксцентриковое положение диска и трехэксцентриковая геометрия седла
  • Корпус заслонки выполнен из углеродистой или легированной стали
  • PN 10, 16, 25, 40 либо Class 150, 300
  • DN 150-600
  • Типы присоединения: фланцевое, под приварку

 Технические характеристики заслонок типа 115


Затворы (клапаны) запорные с редуктором или ручным приводом тип 120

  • Двухэксцентриковое положение диска
  • Корпус заслонки выполнен из сферолитового чугуна, с указанием положения открыто/закрыто на редукторе
  • PN 10, 16
  • DN 100-2000
  • Типы присоединения: фланцевое
  • Имеестя разрешение на применение для питьевой воды

 Технические характеристики заслонок типа 120

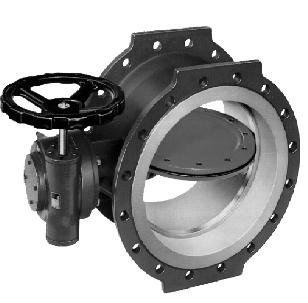

Затворы (клапаны) запорные с редуктором или ручным приводом тип 125

  • Двухэксцентриковое положение диска
  • Корпус заслонки выполнен из стали, сварной с мягким уплотнением, с указанем положения открыто/закрыто на редукторе
  • PN 6, 10, 16
  • DN 100-2000
  • Типы присоединения: фланцевое

 Технические характеристики заслонок типа 125

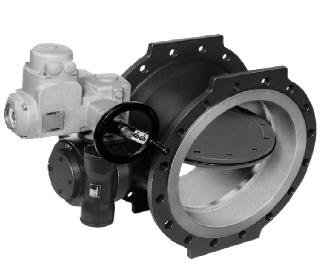

Затворы (клапаны) запорные с электроприводом тип 130

  • Двухэксцентриковое положение диска
  • Корпус заслонки выполнен из сферолитового чугуна с мягким уплотнением
  • PN 10, 16
  • DN 100-2000
  • Типы присоединения: фланцевое
  • Имеется разрешение на применение для питьевой воды

 Технические характеристики заслонок типа 130


Затворы (клапаны) запорные с поршневым приводом тип 140

  • Двухэксцентриковое положение диска
  • Корпус заслонки выполнен из сферолитового чугуна, с указанием положения открыто/закрыто на редукторе
  • PN 10, 16
  • DN 100-1200
  • Типы присоединения: фланцевое
  • Имеется разрешение на применение для питевой воды

 Технические характеристики заслонок типа 140


Заслонки запорные кольцевые тип 150

  • Корпус заслонки выполнен алюминия или сферолитового чугуна PN 10, 16
  • DN 40-800
  • Типы присоединения: межфланцевое

 Технические характеристики заслонок типа 150


Заслонки запорные кольцевые тип 155

  • Корпус заслонки выполнен алюминия или сферолитового чугуна, с рильсановым покрытием
  • PN 10, 16
  • DN 40-800
  • Типы присоединения: межфланцевое

 Технические характеристики заслонок типа 155

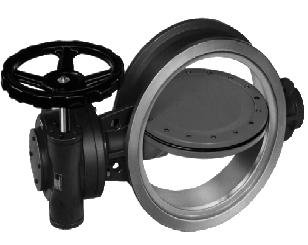

Затворы кольцевые с редуктором и ручным приводом тип 160

  • Корпус заслонки выполнен из сферолитового чугуна, с указанием положения открыто/закрыто на редукторе
  • Заслонка для межфланцевого монтажа под фланцы по DIN 2501 и ГОСТ
  • PN 10, 16
  • DN 100-1200

 Технические характеристики заслонок типа 160
